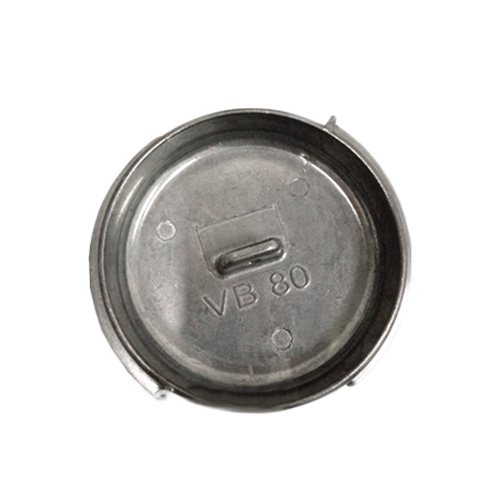

TYPE VB - accesorio de manguera de acoplamiento TW de acero inoxidable. Norma de accesorios : DIN 28...

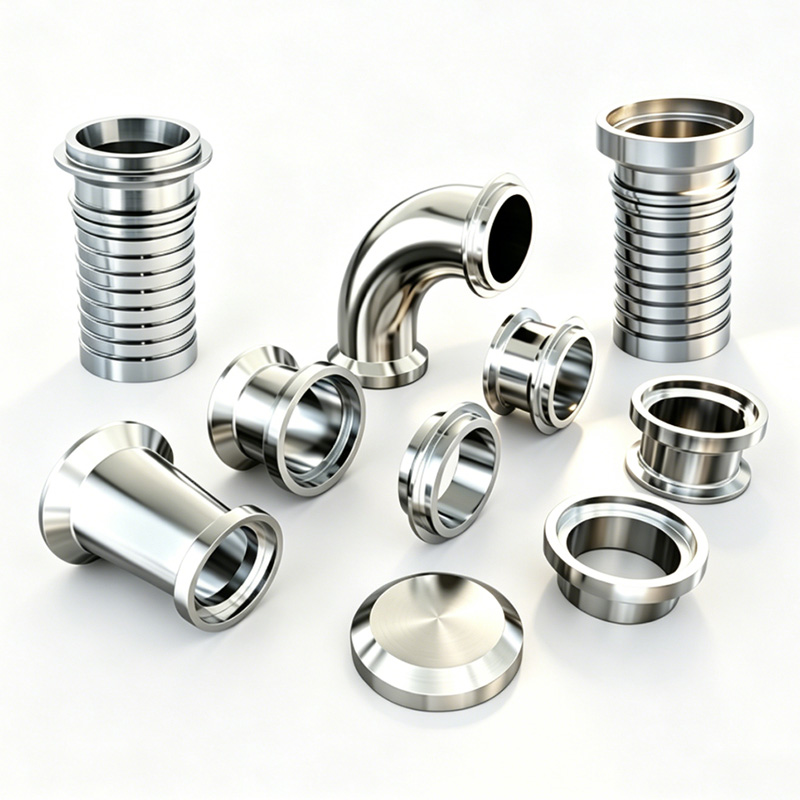

I-LINE Fittings
La serie I-LINE consta de accesorios de conexión rápida de alta presión de estilo pinza. A diferencia de las conexiones convencionales Tri-Clamp, el sistema cuenta con ranuras entrelazadas masculinas y hembras I-profile que conservan de forma segura las juntas. Esta construcción ofrece una resistencia superior a alta presión, temperatura elevada, vibración mecánica y vacío para condiciones de servicio exigentes. Su diseño higiénico sin patas muertas cumple con estrictos estándares sanitarios, mientras que la conexión de pinza permite una rápida ensamblaje, desmontaje y limpieza sin esfuerzo.
I-LINE sirve como una solución óptima a través de alimentos & bebidas, industrias farmacéuticas y químicas finas para los servicios de tuberías con alta presión de trabajo, vibración intensa, requisitos de limpieza estrictos y desmontaje frecuente para el mantenimiento.
Aplicaciones típicas:
Boquillas de bomba & filtrar puertos de entrada / salida
Tanques de fermentación, tanques de preparación & depósito intermedio
Intercambiadores de calor y equipo de separación de membrana
Tubo duro para transiciones de manguera flexibles
Circuitos de tubería CIP desmontaje recurrente
Puertos de conexión para equipos de proceso de alta presión, alta temperatura y alta vibración

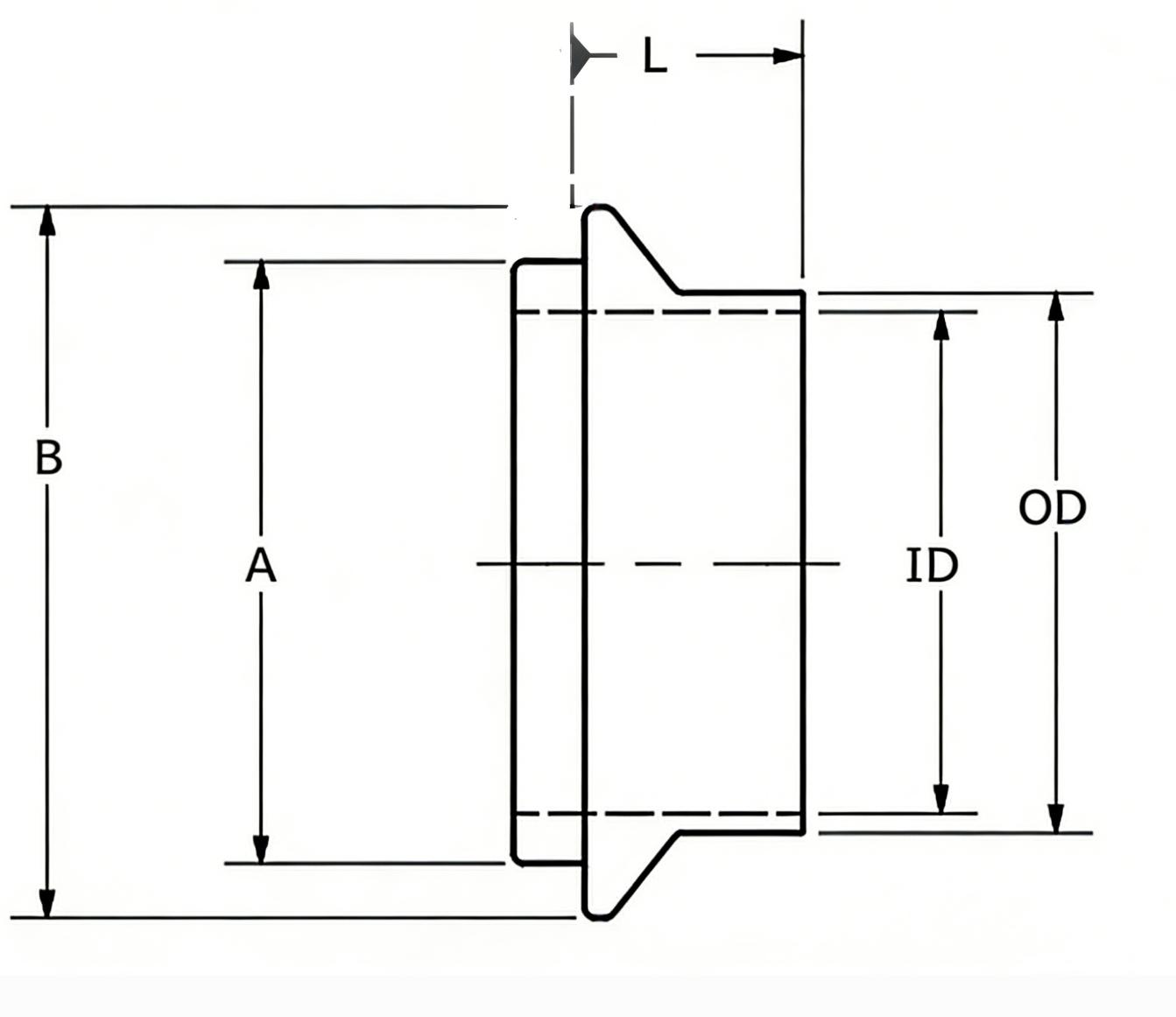

14WI: Hombre I-Line Weld Ferrule
| Inch | ID(mm) | OD(mm) | A(mm) | B(mm) | L(mm)short/long |
| 1" | 22.1 | 25.65 | 31.51 | 50.74 | 15.2/39.7 |
| 1.5" | 34.8 | 38.35 | 44.21 | 50.74 | 18.9/46.8 |
| 2" | 47.5 | 51.05 | 56.91 | 67.12 | 19.8/52.4 |
| 2.5" | 60.2 | 63.75 | 69.61 | 84.06 | 21.6/55.6 |
| 3" | 72.9 | 76.45 | 83.83 | 98.36 | 23/60.3 |
| 4" | 97.38 | 101.85 | 109.16 | 123.76 | 26.2/68.3 |
| 6" | 146.86 | 152.65 | 173.49 | 190.44 | 23.9/68.3 |
| 8" | 197.66 | 203.45 | 224.29 | 241.05 | 23.9/- |

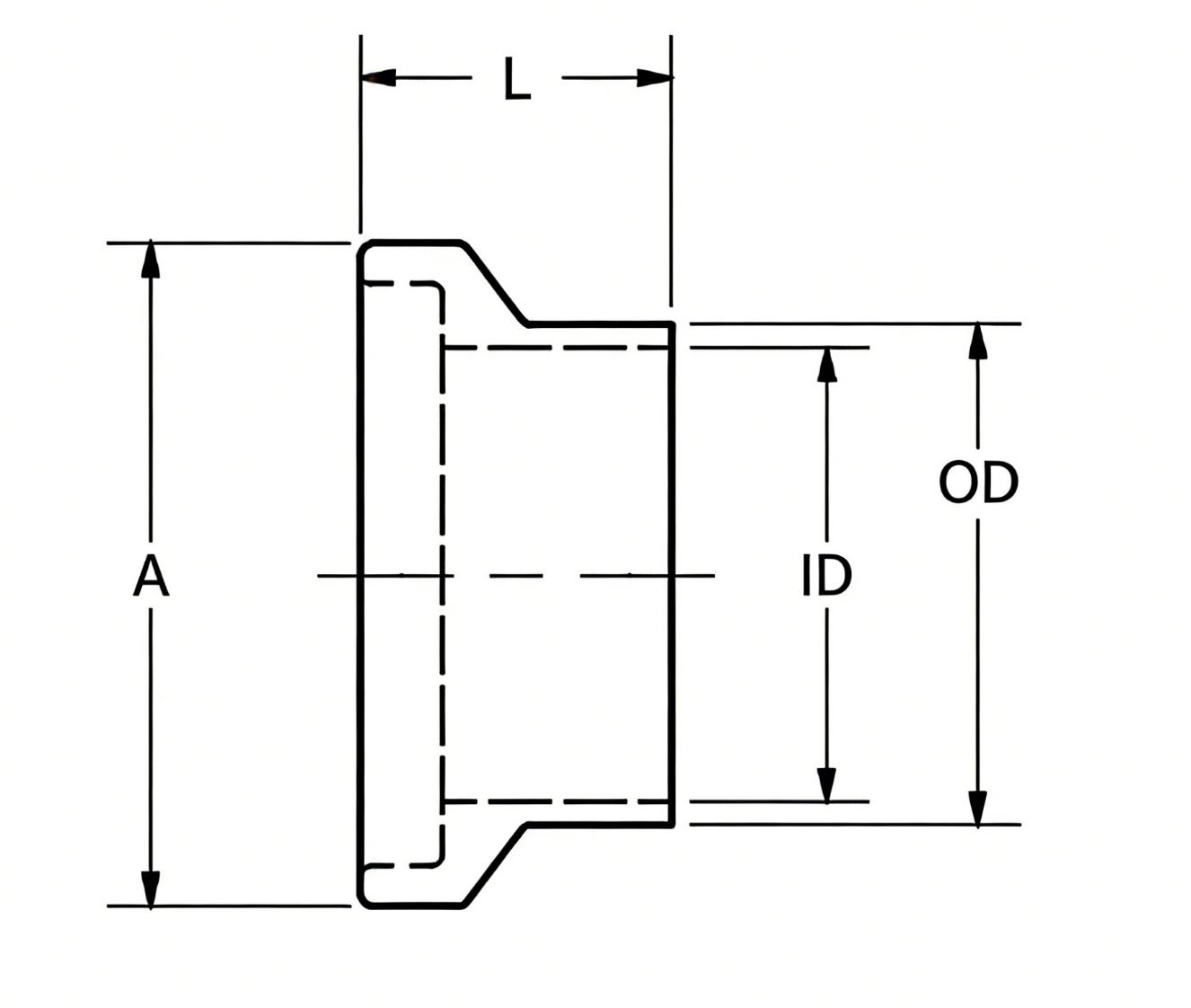

| Inch | ID(mm) | OD(mm) | A(mm) | L(mm)short/long |
| 1" | 22.1 | 25.65 | 50.74 | 20.0/44.4 |
| 1.5" | 34.8 | 38.35 | 50.74 | 24.1/51.6 |
| 2" | 47.5 | 51.05 | 67.12 | 26.3/58.7 |
| 2.5" | 60.2 | 63.75 | 84.06 | 29.5/63.5 |
| 3" | 72.9 | 76.45 | 98.36 | 31.1/68.3 |
| 4" | 97.38 | 101.85 | 123.76 | 34.2/76.2 |
| 6" | 146.86 | 152.65 | 190.44 | 28.7/76.2 |
| 8" | 197.66 | 203.45 | 241.05 | 28.7/- |
PS: Longitud personalizada (L) disponible bajo petición
