GLOBAL¿Cuáles son los requisitos clave para las mangueras de enfriamiento líquido del centro de datos AI?
El enfriamiento líquido se está convirtiendo en una parte cada vez más importante de la infraestructura de IA de alta densidad.
A medida que los servidores GPU se vuelven más poderosos, el sistema de refrigeración necesita eliminar una mayor cantidad de calor a través de un circuito refrigerante controlado. Placas frías, manifolds, CDUs, accesorios, UQDs y mangueras se convierten en parte del sistema de gestión térmica.
Entre estos componentes, la manguera de refrigeración líquida proporciona una conexión flexible entre componentes fijos.
Eso suena sencillo, pero una manguera de refrigeración del centro de datos AI tiene que satisfacer varios requisitos al mismo tiempo.

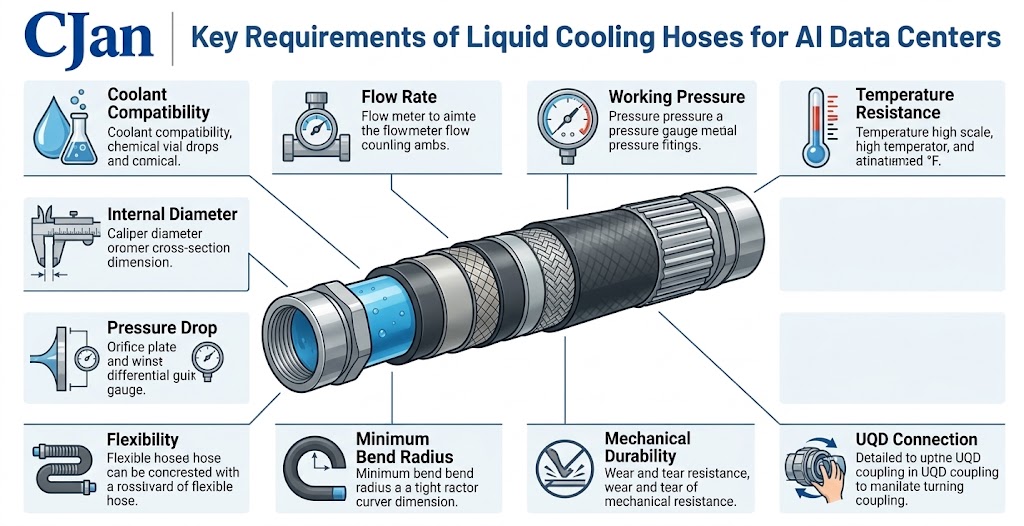

Este artículo explica los principales requisitos que los ingenieros deben considerar al evaluar una manguera de refrigeración líquida para aplicaciones del centro de datos AI.
1. El primer requisito: Compatibilidad Coolant
La superficie interior de la manguera está continuamente expuesta al refrigerante circulante.
Por ello, la compatibilidad de refrigerante debe ser uno de los primeros parámetros considerados durante la selección de mangueras.
No es suficiente describir el refrigerante simplemente como "basado en agua".
Los diferentes sistemas de refrigeración pueden utilizar diferentes formulaciones, aditivos y concentraciones. Por lo tanto, el material de manguera debe evaluarse contra la química refrigerante real utilizada en el sistema.
Las consideraciones importantes pueden incluir:
- Composición de refrigeración
- Concentración de agua
- Glycol u otros aditivos
- Exposición a largo plazo
- Temperatura de funcionamiento
- Inflamación o degradación del material potencial
2. La capacidad de presión debe coincidir con el sistema
Los bucles de refrigeración líquido funcionan bajo presión. Por lo tanto, la manguera necesita soportar la presión generada por la bomba y la resistencia hidráulica del sistema completo.
Los ingenieros normalmente necesitan distinguir entre varios valores de presión:
- Presión de trabajo normal
- Presión máxima de trabajo
- Presión durante la puesta en marcha o condiciones transitorias
- Presión de ensayo
Una manguera seleccionada sólo según su presión normal de funcionamiento puede no proporcionar suficiente margen para el entorno operativo completo.
El requisito de presión final debe determinarse a partir del diseño real del sistema.
3. Tasa de flujo es una entrada de diseño crítico
La manguera debe proporcionar un paso de flujo adecuado para el flujo refrigerante requerido.
Los requerimientos de flujo se relacionan en última instancia con la cantidad de calor que necesita ser eliminado.
Esta relación es por qué la selección de mangueras debe comenzar con los requisitos hidráulicos del sistema en lugar de comenzar con un tamaño de manguera disponible.

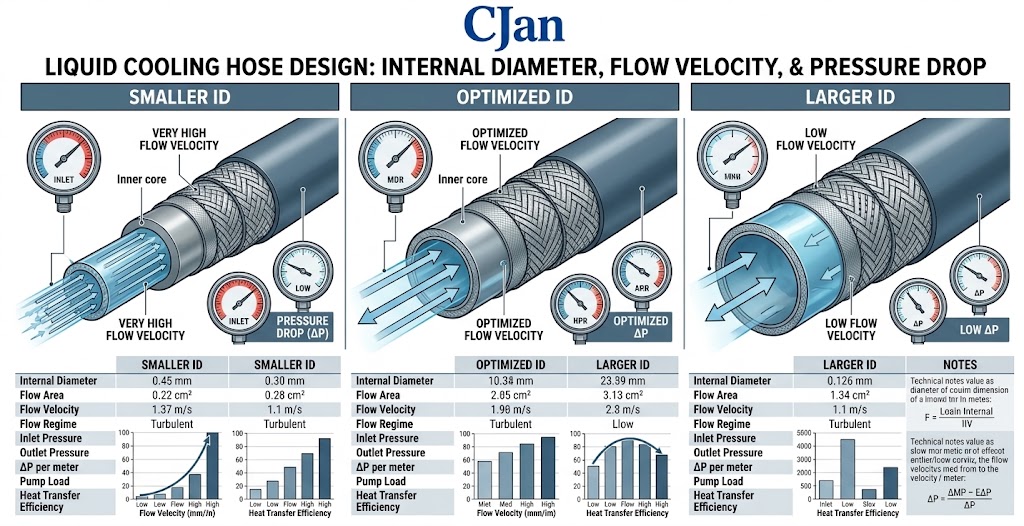

4. Diámetro interno afecta el rendimiento hidráulico
El diámetro interno de la manguera determina directamente el área de flujo disponible.
Para la misma velocidad de flujo, un diámetro interno más pequeño generalmente produce velocidad de fluido más alta y mayor resistencia hidráulica.
Por otro lado, una manguera innecesariamente grande puede crear problemas mecánicos e de instalación.
| Decisión de identificación de la manguera | Efecto potencial |
|---|---|
| Demasiado pequeño | Velocidad de flujo superior y caída de presión |
| Tamaño apropiado | Corrientes equilibradas y necesidades de instalación |
| Demasiado grande | Más espacio, accesorios más grandes y costos potencialmente más altos |
El objetivo no es seleccionar la manguera más grande posible. El objetivo es seleccionar un diámetro interno adecuado para el flujo requerido y el presupuesto de goteo de presión.
5. La caída de presión debe considerarse parte del sistema
Una manguera no funciona independientemente de los otros componentes hidráulicos.
El bucle de refrigeración completo puede contener pérdidas de presión de:
- Mangueras de enfriamiento líquido
- Fittings
- UQDs
- Manifolds
- Placas frías
- Válvulas
- Otras restricciones a la corriente
La caída total de presión determina la presión que la bomba necesita para proporcionar a la velocidad de flujo necesaria.
Por esta razón, se debe evaluar una manguera de refrigeración líquida utilizando datos de goteo de presión a un ritmo de flujo definido cuando se necesiten esos datos para el diseño del sistema.
6. La resistencia a la temperatura es más que un número máximo de temperatura
Una manguera de refrigeración líquida puede experimentar temperaturas cambiantes durante el funcionamiento.
Las condiciones de temperatura pueden ser influenciadas por:
- Volumen de GPU
- Temperatura de suministro refrigerante
- Temperatura de retorno
- Condiciones del servicio
- Inicio y cierre
- Procedimientos de conservación
Por lo tanto, los ingenieros deben considerar el rango completo de temperatura operativa en lugar de mirar sólo a la temperatura máxima.
Los cambios de temperatura repetidos también pueden ser relevantes al evaluar el rendimiento a largo plazo.
7. La flexibilidad es una ventaja importante de las conexiones de manguera
A diferencia de los tubos rígidos, la manguera flexible puede acomodar el enrutamiento complejo dentro de un rack servidor.
Esto es particularmente útil cuando la conexión de refrigeración necesita moverse:
- Bandejas GPU
- Placas frías
- Manifolds
- Estructuras de la cubierta
- Componentes de potencia
- Cables eléctricos
Sin embargo, la flexibilidad no debe confundirse con una capacidad de flexión ilimitada.
Una manguera todavía necesita operar dentro de su radio de curvas especificado.
8. El radio de Bend mínimo protege el camino de enfriamiento
Cuando una manguera está doblada con demasiada fuerza, su pasaje interno se puede distorsionar.
Esto puede afectar el flujo y aumentar el estrés mecánico.
La flexión excesiva también puede transferir carga adicional a la conexión de fijación o UQD.
Para los racks AI de alta densidad, esto debe ser considerado durante el diseño mecánico en lugar de después de que el hardware ya se ha instalado.
9. El refuerzo puede aumentar la capacidad mecánica
Algunas mangueras de enfriamiento líquido usan capas de refuerzo para mejorar el rendimiento mecánico.
Dependiendo del diseño de manguera, el refuerzo puede ayudar a apoyar:
- Resistencia a la presión
- Estabilidad dimensional
- Durabilidad mecánica
- Resistencia a la deformación
La construcción de refuerzo debe evaluarse junto con el tubo interior y la capa protectora exterior.
Una manguera reforzada no es automáticamente adecuada para cada aplicación. La construcción actual tiene que ajustarse a las condiciones de presión, flexibilidad e instalación necesarias.
10. El tubo interior necesita proteger el camino refrigerante
El tubo interior es la parte de la manguera que contacta directamente con el refrigerante.
Por lo tanto, su papel es fundamental para la fiabilidad del circuito de refrigeración.
Las características importantes pueden incluir:
- Compatibilidad química
- Resistencia a la temperatura
- Estabilidad dimensional
- Durabilidad a largo plazo
- Resistencia a la degradación relacionada con los fluidos
La selección de materiales debe basarse siempre en el entorno de aplicación real.
11. La capa exterior tiene un trabajo diferente
La capa exterior normalmente no se pone en contacto con el refrigerante. Su función está relacionada con el entorno circundante.
Dependiendo de la aplicación, la capa exterior puede tener que tolerar:
- Contacto mecánico
- Abrasión
- Manejo de instalación
- Exposición ambiental
- Movimiento repetido
Es por eso que la construcción de manguera debe ser evaluada como un montaje completo en lugar de mirar sólo al material del tubo interior.
12. Compatibilidad de conexión es esencial
Una manguera técnicamente adecuada todavía no puede funcionar correctamente si su conexión no coincide con los componentes circundantes.
El montaje de manguera puede interactuar con:
- Placas frías
- Manifolds
- CDUs
- Fittings
- UQDs
- Módulos de refrigeración de servidores
Por lo tanto, los ingenieros deben definir la configuración de conexión antes de finalizar el montaje de la manguera.

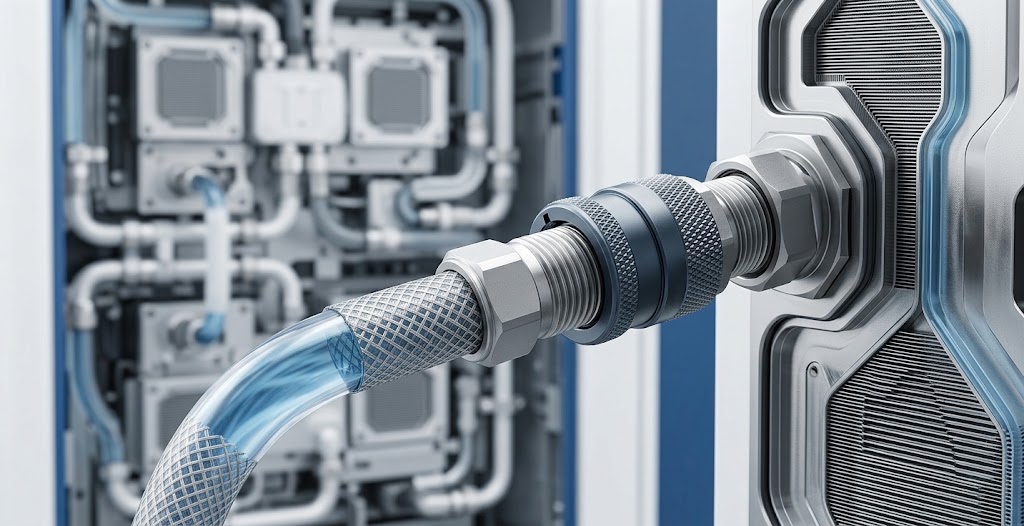

13. Por qué UQD Cuestiones de compatibilidad
Los UQD pueden facilitar el servicio de conexiones de refrigeración líquida.
En un entorno de servidor AI, el acceso al mantenimiento puede ser una parte importante del diseño del sistema.
Por lo tanto, el montaje de manguera debe ser compatible con el UQD seleccionado en términos de:
- Tamaño de conexión
- Tipo de conexión
- Nota de presión
- Gama de temperatura
- Compatibilidad de refrigeración
- Requisitos de flujo
- Espacio de instalación
El UQD también puede introducir caída de presión, por lo que la conexión debe ser evaluada hidráulicamente y mecánicamente.
14. La resistencia a la fuga es un requisito fundamental
En refrigeración líquida, el control de fugas es una parte esencial de la fiabilidad del sistema.
Los posibles puntos de fuga pueden existir en:
- Hose bodies
- Fittings
- Conexiones limitadas
- Conexiones UQD
- Interfaces múltiples
- Interfaz de placas frías
Esto significa que probar sólo el tubo de manguera puede no ser suficiente.
El conjunto completo de mangueras debe evaluarse cuando la aplicación requiere un rendimiento de fuga definido.
15. Estrés mecánico alrededor de la fijación
Un error común en la instalación de mangueras está concentrando excesiva fuerza de flexión o tirado cerca del ajuste.
La manguera puede parecer flexible, pero el área de conexión puede convertirse en un punto de concentración de estrés mecánico.
La buena práctica de instalación debe evitar:
- Doblado afilado inmediatamente detrás del ajuste
- Camise la manguera durante la instalación
- Extracción axial excesiva
- Malignación forzada
Un camino de enrutamiento suave normalmente proporciona un entorno de conexión más confiable.
16. La duración de la manguera debe ser diseñada, no adivinada
La longitud de la manguera afecta tanto la instalación como el rendimiento hidráulico.
Una manguera demasiado corta puede crear tensión.
Una manguera que es excesivamente larga puede introducir presión innecesaria gota y complejidad de enrutamiento.
La longitud requerida debe permitir:
- Correct routing
- Radio de curvatura mínima
- Movimiento de equipo
- Tolerancia de instalación
- Acceso al mantenimiento
17. Peso de la manguera puede importar en sistemas de densidad
En una sola conexión, el peso de la manguera puede parecer insignificante.
A escala de rack, sin embargo, múltiples mangueras, accesorios y conexiones pueden añadir.
El peso puede ser relevante al diseñar:
- Módulos de refrigeración de servidores
- Montaje manual
- Infraestructura de mapas
- Conjuntos de servicio móviles
Por lo tanto, el objetivo es lograr el rendimiento mecánico requerido sin un volumen innecesario.
18. Limpieza puede ser importante
Los sistemas de refrigeración pueden tener diferentes requisitos de limpieza dependiendo de la aplicación.
Para algunos sistemas, los ingenieros pueden importar:
- Contaminación interna
- Generación de partículas
- Residuos de fabricación
- Limpieza fluida
El nivel de limpieza requerido debe ser definido por el sistema de refrigeración en lugar de asumir que es idéntico para cada aplicación del centro de datos.
19. La permeación de la manguera puede ser pertinente
Algunos fluidos pueden interactuar con materiales poliméricos durante largos períodos.
Dependiendo del refrigerante y la aplicación, los ingenieros pueden considerar la permeación y estabilidad material a largo plazo.
Esto es particularmente relevante cuando la composición refrigerante debe permanecer estable durante un período de servicio prolongado.
El significado de la permeación depende fuertemente de la arquitectura material, refrigerante y del sistema.
20. La temperatura y la presión deben considerarse juntas
La capacidad de presión no siempre es independiente de la temperatura.
Para mangueras poliméricas, la presión permitido puede cambiar como cambios de temperatura.
Por lo tanto, los ingenieros no deben asumir automáticamente que la presión máxima enumerada a una temperatura sigue siendo válida en todo el rango de temperatura operativa.
21. Selección de materiales de manguera para enfriamiento líquido
Se pueden considerar varias familias de materiales de manguera para aplicaciones de refrigeración líquida.
| Material Familia | Consideración típica |
|---|---|
| EPDM | Considerado comúnmente para aplicaciones de refrigeración basadas en agua donde se requiere flexibilidad y durabilidad. |
| Silicona | A menudo se considera importante la flexibilidad y la capacidad de temperatura. |
| Fluoropolímeros | Considerado dónde son importantes los requisitos específicos de compatibilidad química o limpieza. |
| Otros elastómeros ingenieros | Seleccionado según necesidades específicas de refrigerante, presión, temperatura y mecánica. |
No hay un material universal "mejor" de enfriamiento líquido.
El material adecuado depende de las condiciones reales del sistema.
22. Why AI Data Los centros necesitan más Que un genérico Hose industrial
Una manguera industrial puede ser capaz de transportar líquido, pero el enfriamiento del servidor AI introduce requisitos adicionales.
La manguera puede necesitar trabajar dentro de un estante compacto manteniendo el flujo controlado y conexiones confiables durante ciclos de mantenimiento repetidos.
El diseño también puede implicar una estrecha integración con placas frías, múltiples y UQDs.
Por ello, el diseño de manguera específico de aplicaciones puede ser más útil que simplemente seleccionar una manguera industrial genérica basada en presión nominal.
23. ¿Qué se debe verificar antes de ordenar?
Una lista práctica de verificación previa al pedido puede incluir:
| parámetro | Pregunta para confirmar |
|---|---|
| Coolant | ¿Qué fórmula exacta de refrigerante se utilizará? |
| Flujo | ¿Qué velocidad de flujo es necesaria? |
| Presión | ¿Cuáles son las presiones normales y máximas? |
| Temperatura | ¿Cuál es el rango completo de temperatura de funcionamiento? |
| Hose ID | ¿Qué diámetro interno se requiere? |
| Bend Radius | ¿Cuál es el espacio disponible de enrutamiento? |
| Duración | ¿Qué longitud de manguera terminada es necesaria? |
| Conexión | ¿Qué ajuste y configuración UQD es necesaria? |
| Medio ambiente | ¿Qué condiciones mecánicas y de instalación se aplican? |
24. Asuntos de la Asamblea de la Manguera Terminada
En muchas aplicaciones, el tubo de manguera es sólo una parte del montaje final.
El producto terminado puede incluir:
- Hose
- Fittings
- Conexiones limitadas
- UQDs
- Componentes protectores
El montaje final debe ser evaluado como una unidad completa cuando la fiabilidad, fuga y rendimiento hidráulico son críticos.
25. Los exámenes deben reflejar la aplicación real
Los requisitos de prueba deben basarse en las condiciones reales del sistema.
Según la aplicación, la validación puede incluir:
- Pruebas de presión
- Pruebas de fuga
- Pruebas de flujo
- Pruebas de precipitación
- Pruebas de temperatura
- Pruebas de flexibilidad
- Pruebas de ciclo de conexión
El objetivo no es simplemente generar un informe de prueba. El objetivo es verificar que el conjunto de mangueras realiza bajo las condiciones que realmente experimentará.
26. Errores comunes de selección de mangueras
Varios errores de selección aparecen repetidamente en proyectos de refrigeración líquida.
Elegir por Size Alone
Una manguera que se ajusta físicamente a la conexión puede todavía tener una presión inadecuada, temperatura o compatibilidad refrigerante.
Elegir por Maximum Pressure Alone
Una calificación de alta presión no garantiza un rendimiento de flujo adecuado, flexibilidad o compatibilidad refrigerante.
Ignorar la gota de presión UQD
El UQD puede convertirse en una restricción hidráulica significativa dependiendo de su diseño interno y del flujo requerido.
Ignorar el Radius Bend
Una manguera puede pasar una prueba de banco pero convertirse en problemática cuando se forza en una instalación de rack ajustado.
Usando un refrigerante noverificado
La compatibilidad de los materiales debe verificarse contra la formulación actual de refrigerantes.
Probando sólo el tubo de manguera
La fijación final y las conexiones UQD pueden ser puntos críticos de fuga y deben incluirse en la validación adecuada de montaje.
27. How CJAN Enfoques Selección de mangueras de refrigeración líquido
CJAN ofrece varias opciones de manguera de refrigeración líquida para evaluar diferentes requisitos de aplicación, incluyendo LCH, LCH-SD y LCH-SDS.
La corriente Manguera de enfriamiento líquido información del producto está disponible en el sitio web de CJAN:
CJAN LCH Liquid Hose enfriante
Para aplicaciones que requieren una construcción diferente, los ingenieros también pueden revisar los productos de manguera de refrigeración líquido CJAN relacionados:
CJAN LCH-SD Manguera de enfriamiento líquido
CJAN LCH-SDS Manguera de enfriamiento líquido
Para una visión general de las soluciones de la industria de refrigeración líquida de CJAN, visite:
CJAN Liquid Soluciones de refrigeración
La selección de productos debe ser confirmada siempre contra las últimas especificaciones y el refrigerante real del cliente, presión, temperatura, flujo y requisitos de conexión.
28. La selección de productos LCH debe comenzar con las condiciones de aplicación
En lugar de preguntar sólo "¿Cuál es la manguera mejor?", una pregunta de ingeniería más útil es:
¿Qué construcción de manguera es apropiada para este bucle de enfriamiento particular?
Un proceso práctico de selección puede comenzar con la siguiente información:
Este enfoque reduce el riesgo de seleccionar una manguera basada en una sola especificación, mientras que domina el resto del sistema.
29. Selección de mangueras de refrigeración de AI es una tarea de ingeniería del sistema
La manguera más adecuada se determina por la interacción entre los requisitos térmicos, hidráulicos y mecánicos.
Una relación simplificada puede expresarse como:
Cambiar un parámetro puede afectar a los demás.
Por ejemplo, aumentar el flujo requerido puede influir en el diámetro de la manguera, la caída de presión y la selección de UQD.
Cambiar el refrigerante puede requerir un material de manguera diferente.
Cambiar el diseño de rack puede requerir una longitud de manguera diferente o un radio de curvatura.
30. Key Takeaway
Una manguera de refrigeración del líquido del centro de datos AI necesita hacer más que simplemente transporte refrigerante.
Debe funcionar de forma fiable dentro de un entorno hidráulico, térmico y mecánico específico.
Los requisitos más importantes son:
- Compatibilidad de refrigeración
- Capacidad de flujo
- Capacidad de presión
- Resistencia a la temperatura
- Diámetro interno adecuado
- Caída de presión controlada
- Flexibilidad
- Radio de curvatura mínima
- Durabilidad mecánica
- Compatibilidad de conexión
- Compatibilidad con UQD
- Leakage performance
Cuando estos factores se consideran juntos, la manguera de refrigeración líquida se convierte en parte de un sistema de gestión térmica debidamente diseñado en lugar de simplemente una tubería flexible.
Conclusión
Centro de datos AI refrigeración liquida las demandas crecientes en cada componente del bucle refrigerante.
La manguera ocupa un espacio físico relativamente pequeño, pero conecta los componentes que hacen que el sistema de refrigeración funcione.
Por lo tanto, una selección fiable de mangueras comienza con la aplicación real: refrigerante, caudal, presión, temperatura, espacio de instalación y requisitos de conexión.
Las familias de productos LCH, LCH-SD y LCH-SDS ofrecen opciones para evaluar diferentes requisitos de manguera de refrigeración líquida.
Para obtener más información sobre el producto LCH actual, visite:
CJAN LCH Liquid Hose enfriante
Para los requisitos específicos del proyecto, el enfoque más útil es proporcionar el refrigerante real, flujo, presión, temperatura, tamaño de manguera e información de conexión para que la construcción de manguera pueda ser evaluada contra el sistema de refrigeración completo.
