GLOBALConstrucción de mangueras de refrigeración líquido: Tubo interno, Reforzamiento y Explicación de cubierta
Una manguera de refrigeración líquida puede parecer un único componente flexible, pero su rendimiento depende de cómo sus materiales y capas estructurales trabajan juntos. El tubo interior pone en contacto con el refrigerante, el refuerzo aporta soporte mecánico, y la cubierta exterior protege la manguera de su entorno circundante. Para los sistemas de refrigeración del centro de datos AI, entender estas funciones ayuda a los ingenieros a especificar mangueras según las condiciones de funcionamiento en lugar de nombres de apariencia o material solo.
A medida que aumenta la densidad de potencia del servidor, los sistemas de refrigeración líquido deben mover refrigerante de forma fiable a través de instalaciones compactas y cada vez más complejas. Las mangueras pueden conectar unidades de distribución de refrigeración (CDUs), manifolds, sistemas de distribución a nivel de rack y placas frías servidor. Cada sección puede tener diferentes requisitos para la presión, el flujo, la temperatura, la flexibilidad y el acceso al mantenimiento.
Elegir una manguera implica más que seleccionar EPDM, silicona, PTFE o PFA. La construcción completa importa. Un tubo interior compatible no puede compensar el rendimiento mecánico inadecuado, y una cubierta exterior duradera no puede hacer un material de contacto fluido inadecuado compatible con el refrigerante.
Evaluar el tubo interior, el refuerzo, la cubierta exterior, los accesorios y las condiciones de funcionamiento como un montaje de manguera. La construcción correcta depende del refrigerante real, presión, temperatura, enrutamiento y requisitos de servicio.
1. ¿Qué es la construcción de manguera de enfriamiento líquido?
La construcción de manguera de refrigeración líquida describe la disposición de materiales y capas estructurales utilizadas para crear una manguera terminada. Dependiendo del diseño del producto, una manguera puede tener una pared de una sola capa o una estructura multicapa que incorpora un tubo de contacto fluido, refuerzo y una cubierta protectora externa.

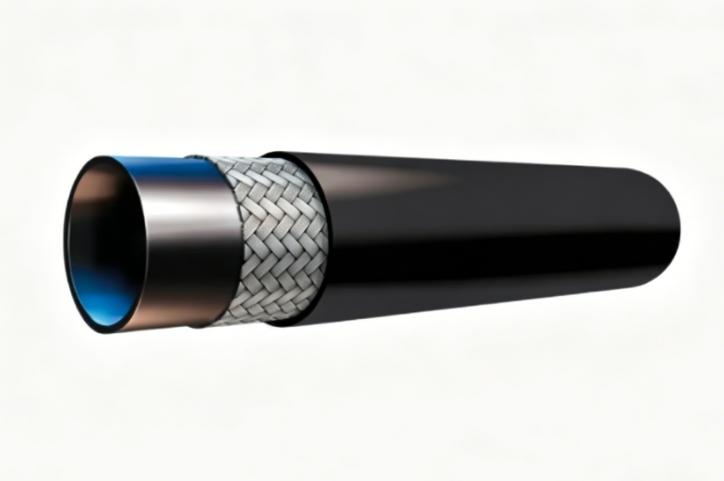

Esta es una representación conceptual de una manguera reforzada, no una sección transversal de cada producto. Las construcciones reales varían. Algunos diseños pueden usar capas adicionales, refuerzo textil, alambre embebido u otras características estructurales.
2. El tubo interior: la capa de contacto fluido
El tubo interior forma la superficie interna de la manguera y contacta directamente con el fluido circulante. Su material y su condición influyen en la compatibilidad refrigerante, la limpieza y la estabilidad a largo plazo. Por esta razón, el tubo interior debe ser seleccionado contra la formulación y el entorno operativo del fluido real.
2.1 Compatibilidad de refrigerante
Los sistemas de refrigeración líquida pueden utilizar mezclas de agua-glicol o líquidos especialmente formulados de transferencia de calor. Las diferencias en la concentración, los aditivos y la temperatura de funcionamiento pueden afectar la compatibilidad incluso cuando dos fluidos parecen similares.
Antes de seleccionar un material de tubo interior, identifique la formulación de refrigerante y revise la información de compatibilidad del fabricante de mangueras. Cuando la aplicación lo requiera, realice pruebas representativas bajo condiciones de temperatura y exposición relevantes.
2.2 Opciones comunes de material de tubo interior
EPDM, silicona, PTFE y PFA se utilizan en diferentes aplicaciones de manguera, pero ningún material único es automáticamente adecuado para cada sistema de enfriamiento líquido.
| Material | Posibles consideraciones de selección | Qué verificar |
|---|---|---|
| EPDM | A menudo se considera para aplicaciones compatibles de fluidos basados en agua. | Formulación refrigerante, temperatura, permeación, calificación de presión y especificaciones de punta final. |
| Silicona | Puede ser considerado donde la flexibilidad es un requisito importante de diseño. | Compatibilidad fluida, permeación, requisitos mecánicos y comportamiento a largo plazo. |
| PTFE | Puede seleccionarse para aplicaciones que requieran propiedades específicas de fluoropolímero con efecto líquido. | Construcción, flexibilidad, diseño de conexión y límites de temperatura de presión. |
| PFA | Puede ser adecuado para aplicaciones que requieren propiedades fluoropolímero particulares. | Compatibilidad de refrigerante real, construcción y especificaciones de productos validados. |
Estas son consideraciones generales de ingeniería, no una clasificación universal de materiales. La selección final debe basarse en la construcción completa de mangueras y en las condiciones en que funcionará.
2.3 Limpieza y estabilidad del fluido
La superficie de contacto líquido debe ser adecuada para los requisitos de limpieza del sistema. La selección, fabricación, embalaje, almacenamiento e instalación de materiales pueden afectar la limpieza del circuito terminado.
Si un proyecto tiene límites de contaminación específicos, definirlos explícitamente y confirmar cómo se clasificará el conjunto de mangueras terminadas. No asuma que un nombre de polímero por sí solo establece el cumplimiento de un requisito de limpieza.
2.4 Diámetro interior y flujo
El diámetro interior determina el área de flujo disponible y es una entrada importante para los cálculos hidráulicos. Una manguera subsada puede aumentar la pérdida de presión a una velocidad de flujo determinada. Sin embargo, aumentar el diámetro también afecta la selección de conexiones, el espacio de instalación y el diseño general del sistema.
Lectura relacionada: Diámetro interior de manguera líquido vs. Tasa de flujo: Lo que los ingenieros necesitan saber.
3. La capa de refuerzo: Apoyo mecánico
El refuerzo se utiliza en muchas mangueras flexibles para ayudar a la construcción a soportar cargas mecánicas y presión interna. Dependiendo del diseño, puede utilizar fibras textiles, alambre u otros elementos estructurales. Su tipo, arreglo y proceso de fabricación afectan el comportamiento de la manguera terminada.
3.1 Capacidad de presión
La presión interna coloca el estrés en una pared de manguera flexible. Una estructura de refuerzo adecuada puede ayudar a controlar la expansión y mantener la geometría deseada. Sin embargo, la capacidad de presión no puede determinarse únicamente desde el material de refuerzo.
La calificación de manguera terminada depende de la construcción completa, incluyendo el tubo interior, dimensiones, refuerzo, calidad de fabricación, tamaño de manguera y temperatura de funcionamiento. Los ingenieros deben utilizar los límites de presión de trabajo publicados por el fabricante y la orientación de temperatura de presión aplicable.
3.2 Estabilidad dimensional
Durante el funcionamiento, las mangueras pueden experimentar cambios de presión, variación de temperatura, flexión y vibración. El refuerzo puede ayudar a una manguera a mantener una forma más controlada bajo estas condiciones. El grado de soporte depende del diseño específico, por lo que las mangueras con dimensiones externas similares pueden comportarse de manera diferente.
3.3 Flexibilidad y radio de curvatura
El reforzamiento debe ajustarse a la instalación prevista. Una construcción diseñada para satisfacer requisitos de presión exigentes puede comportarse de forma diferente a una optimizada para el enrutamiento flexible. El objetivo es satisfacer los requisitos mecánicos al tiempo que conserva la flexibilidad necesaria para la instalación y mantenimiento.
Las mangueras deben instalarse dentro del radio de curva mínima especificado del fabricante. No deben ser torcidas o forzadas a la posición para compensar los componentes mal alineados.
3.4 Refuerzo textil y alambre
El refuerzo textil y el alambre incrustado pueden proporcionar diferentes combinaciones de soporte mecánico, flexibilidad y resistencia a la deformación. El alambre helicoidal se puede utilizar en ciertos diseños para apoyar la retención de la forma o resistencia al colapso. Estas características son dependientes de la construcción; no cada manguera requiere el mismo enfoque de refuerzo.
Lectura relacionada: Cómo el refuerzo de la manguera afecta el rendimiento del sistema de enfriamiento líquido.
4. La cubierta exterior: protección contra las condiciones externas
La cubierta exterior es la capa protectora externa en construcciones de manguera que incluyen una. A diferencia del tubo interior, normalmente no se pone en contacto con el refrigerante. Su propósito es proteger la manguera contra las condiciones externas especificadas para la aplicación.
4.1 Abrasión y manipulación
Durante la instalación y mantenimiento, las mangueras pueden entrar en contacto con soportes, paneles y componentes adyacentes. Una cubierta adecuada puede ayudar a resistir el desgaste externo esperado. No elimina la necesidad de evitar bordes afilados, frotamiento incontrolado o carreras de manguera no soportadas.
4.2 Exposición ambiental
Las propiedades de cobertura requeridas dependen del entorno circundante. Los factores relevantes pueden incluir temperatura, humedad, prácticas de limpieza y exposición a aceites u otros productos químicos. Estas condiciones deben incluirse en la especificación de la manguera cuando sean relevantes para la instalación.
4.3 Requisitos para el rendimiento de la llama
Algunos proyectos del centro de datos especifican requisitos de rendimiento de la llama para materiales de manguera o conjuntos. Si se requiere una calificación particular, verifique el producto exacto, la construcción y la documentación de prueba aplicable. Descripciones generales como “resistencia al fuego” no deben sustituir la evidencia de que el producto seleccionado cumple con los requisitos del proyecto.
4.4 Cubiertas onduladas y onduladas
Dependiendo del diseño, una manguera puede tener un exterior liso, ondulado o de otro modo texturado. La geometría de la cubierta puede influir en el manejo y el comportamiento de la instalación. La opción correcta debe evaluarse junto con el radio de curva, la limpieza disponible, las necesidades de inspección y la guía del fabricante.
5. Cómo trabajan juntos las tres capas
El tubo interior, el refuerzo y la cubierta exterior desempeñan diferentes funciones, pero la manguera terminada depende de su interacción. La selección de una capa en aislamiento puede pasar por alto importantes limitaciones en otras partes de la construcción.
| Componente | Función primaria | Cuestiones de ingeniería |
|---|---|---|
| Tubo interior | Contacto y contención fluidos | ¿Es compatible con el refrigerante real? ¿Se definen los requisitos de temperatura y limpieza? |
| Fortalecimiento | Apoyo mecánico y contribución a la capacidad de presión | ¿La manguera terminada cumple con los requisitos de presión, estabilidad y flexibilidad? |
| Cobertura exterior | Protección externa | ¿Se resistirá a la abrasión, manipulación y exposición ambiental esperada? |
| Montaje completo | Transferencia de fluidos en condiciones especificadas | ¿Están satisfechos los requisitos de flujo, presión, temperatura, enrutamiento y conexión? |
Un tubo interior compatible no garantiza la presión de trabajo necesaria. El refuerzo fuerte no corrige un material de contacto fluido inadecuado. Una cubierta duradera no elimina la necesidad de una correcta routa y soporte.
6. Por qué Construcción de Hose Cuestiones en los centros de datos AI
La infraestructura de refrigeración líquida puede incluir líneas de CDU-a-manifold, conexiones de manifold-to-rack y mangueras que sirven componentes de refrigeración del nivel del servidor. Los requisitos pueden diferir entre ubicaciones, por lo que no se debe suponer una construcción única para adaptarse a cada parte del sistema.
6.1 Operación continua
Los circuitos de refrigeración pueden funcionar durante períodos prolongados. Los ingenieros deben evaluar las mangueras frente a las condiciones de funcionamiento previstas a lo largo del tiempo, no sólo durante la puesta en marcha inicial.
6.2 Espacio de instalación restringido
La manguera seleccionada debe adaptarse sin violar su radio mínimo de curvas, colocando cargas innecesarias en conexiones o bloqueando el acceso al mantenimiento.
6.3 Rendimiento hidráulico
La construcción de mangueras es sólo un factor en el rendimiento hidráulico. Diámetro interior, longitud de manguera, propiedades refrigerantes, caudal, curvas, accesorios y acoplamientos contribuyen a la pérdida de presión de la ruta de flujo completa.
Lectura relacionada: Cómo la longitud de la manguera afecta la caída de presión en los sistemas de refrigeración líquido.
6.4 Ajustes y conexiones UQD
Los extremos de la manguera deben ser compatibles con los accesorios especificados y las conexiones UQD. Las dimensiones de conexión, los métodos de sellado, los procedimientos de montaje y las cargas mecánicas deben evaluarse junto a la construcción de la manguera.
7. Errores comunes al evaluar la construcción de mangueras
- Elegir solo por nombre polímero. EPDM, silicona, PTFE o PFA no define plenamente las capacidades de la manguera terminada.
- Suponiendo que el refuerzo sea siempre mejor. El refuerzo debe equilibrarse contra la flexibilidad, las dimensiones y los requisitos de enrutamiento.
- Ignorando la cubierta exterior. La abrasión, las prácticas de limpieza y la exposición ambiental pueden importar incluso cuando el tubo interior es compatible con refrigerantes.
- Usando la presión de la explosión como objetivo operativo. La presión de trabajo debe basarse en la calificación del fabricante y los requisitos de seguridad aplicables.
- Efectos de temperatura con aspecto. Las calificaciones de presión y el comportamiento material pueden cambiar con la temperatura de funcionamiento.
- Evaluar la manguera por separado de sus accesorios. El montaje completo debe cumplir los requisitos de la manguera, los conectores y los componentes de sellado juntos.
- Ignorando la ruta y el acceso al servicio. Una manguera adecuada todavía se puede instalar incorrectamente si es kinked, twisted, estirado o difícil de inspeccionar.
8. Cómo especificar la construcción correcta de manguera de refrigeración líquido
Una especificación útil proporciona al proveedor suficiente información para evaluar el conjunto completo de mangueras en lugar de hacer hipótesis basadas en el nombre de material o el diámetro nominal.
Lista de comprobación de la especificación de ingeniería
- Define la aplicación. Identifica si la manguera conecta un componente de refrigeración CDU, múltiple, rack o nivel servidor.
- Proporcione detalles de refrigerante. Especifique el tipo de fluido, concentración, aditivos y requisitos de compatibilidad.
- Documenta el sobre operativo. Presión de funcionamiento normal y máxima del Estado, temperatura continua y máxima, y condiciones de ciclo de presión relevantes.
- Establecer requisitos hidráulicos. Proporcionar la velocidad de flujo necesaria, las restricciones de diámetro interno, la longitud de la manguera y la pérdida de presión permitida cuando se sepa.
- Describir las condiciones de instalación. Incluye espacio de enrutamiento disponible, radio mínimo de flexión, movimiento, vibración, exposición a la abrasión y requisitos de soporte.
- Define las conexiones. Especifique las dimensiones de ajuste, tipo de conexión, requisitos de sellado y cualquier necesidad de interfaz UQD.
- Necesidades de verificación de listas. Identificar la documentación necesaria, pruebas de presión, pruebas de fuga, pruebas de rendimiento de llama u otra validación específica del proyecto.
- Aprobar la asamblea completa. Revise la manguera propuesta, accesorios, sellos y método de montaje juntos antes del despliegue.
9. CJAN Liquid Soluciones de manguera de refrigeración
CJAN Fluid Technology ofrece soluciones de manguera para aplicaciones industriales de manipulación de fluidos y refrigeración de líquidos. Para proyectos del centro de datos AI, la selección debe basarse en compatibilidad de refrigerantes, presión de operación, temperatura, dimensiones, condiciones de enrutamiento y diseño de conexión.
Visitar CJAN Liquid Refrigeración página de aplicación para la información relevante de la aplicación, y revisar la documentación correspondiente del producto antes de especificar una manguera para un sistema determinado.
Conclusión
La construcción de una manguera de refrigeración líquida es un diseño coordinado de material de contacto fluido, refuerzo mecánico y protección externa. El tubo interior debe adaptarse al refrigerante, el refuerzo debe cumplir con los requisitos mecánicos, y la cubierta exterior debe adaptarse al entorno de instalación.
Para el enfriamiento líquido del centro de datos AI, estas capas deben evaluarse junto con el diámetro interior, la longitud de la manguera, el radio de curva, los accesorios, las conexiones UQD y las condiciones de funcionamiento del sistema. Una especificación fiable comienza con la aplicación real y termina con la verificación del conjunto completo de mangueras.
Al evaluar cada capa para su función prevista, los ingenieros pueden tomar decisiones de selección de mangueras más informadas y reducir el riesgo de especificar una construcción que no coincida con las necesidades del sistema de refrigeración.
