GLOBALLiquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI
En un sistema de refrigeración del centro de datos AI, la manguera puede parecer un componente relativamente simple. Desde una perspectiva hidráulica, sin embargo, cada manguera añade resistencia al flujo refrigerante.
Esa resistencia se vuelve importante cuando se conectan múltiples mangueras, accesorios, UQDs, manifolds y placas frías en el mismo bucle de refrigeración.
Si la caída de presión es más alta de lo esperado, la bomba puede necesitar operar a una presión más alta para mantener el flujo requerido. En un rack AI densamente poblado, incluso las pérdidas de presión relativamente pequeñas a través de componentes individuales pueden ser significativas cuando se repiten en todo el sistema.
Este artículo explica los principales factores que afectan la caída de la presión de la manguera y cómo los ingenieros pueden evaluarlos durante el diseño del sistema de enfriamiento líquido del servidor AI.
Para el principio básico de funcionamiento de la refrigeración del líquido del centro de datos AI, vea ¿Cómo funciona el enfriamiento líquido en los centros de datos AI?.
1. ¿Qué es la gota de presión en una manguera de refrigeración líquido?
La caída de presión es la reducción de la presión del líquido mientras el refrigerante se mueve a través de una vía de flujo.
En una manguera de refrigeración líquida, la presión se pierde porque el refrigerante en movimiento experimenta la resistencia de la pared de la manguera y de los cambios en la trayectoria del flujo.

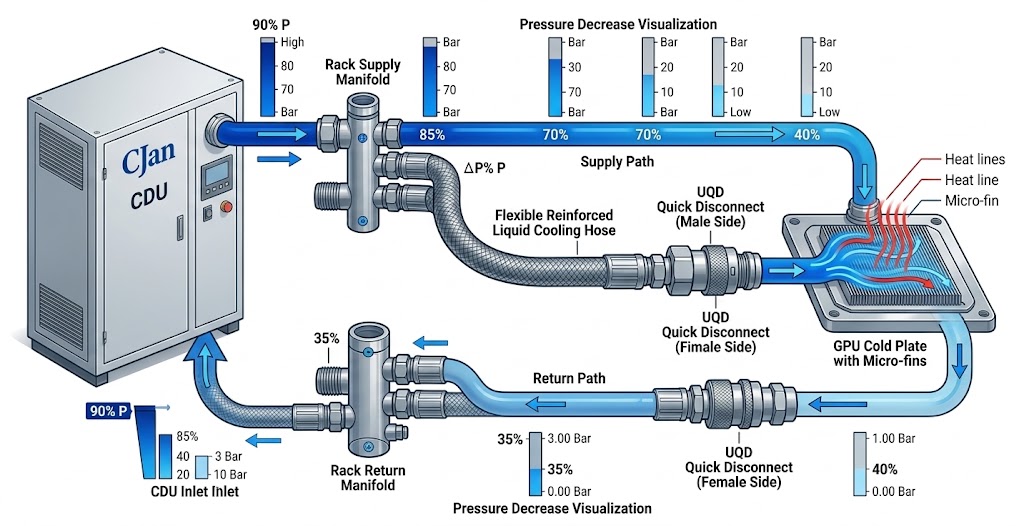

Para un bucle de refrigeración simplificado, el sendero hidráulico puede parecerse a esto:
Cada componente en este camino puede contribuir a la pérdida total de presión.
Por lo tanto, la caída de presión de manguera debe evaluarse como parte del sistema hidráulico completo en lugar de como una especificación aislada.
2. Por qué problemas de caída de presión en el enfriamiento del centro de datos AI
Los servidores AI pueden requerir un flujo refrigerante sustancial debido a la carga térmica generada por procesadores y aceleradores de alto rendimiento.
A medida que aumenta el flujo refrigerante, la resistencia hidráulica generalmente se vuelve más importante.
El sistema de refrigeración debe proporcionar suficiente flujo para transportar la cantidad necesaria de calor lejos de los componentes electrónicos.
Si existe una pérdida excesiva de presión en el circuito, la bomba debe proporcionar presión adicional para mantener ese flujo.
Esto no significa que la manguera con el mayor diámetro interno sea siempre la mejor opción. Diámetro de la manguera, flujo del sistema, espacio disponible, tamaño de conexión y requisitos de goteo de presión deben ser considerados juntos.
3. ¿Qué determina la gota de presión de manguera líquido?
Varias variables influyen en la pérdida de presión de una manguera.
- Flujo de refrigeración
- Diámetro interno de manguera
- Longitud de la manguera
- Viscosidad refrigerante
- Densidad de refrigeración
- Características de la superficie interna
- Geometría de la ruta del flujo
- Bends and routing
- Diseño de conexión
Entre estos factores, la velocidad de flujo, el diámetro interno y la longitud de manguera son a menudo particularmente importantes al comparar las configuraciones de manguera.
4. Tasa de flujo tiene un impacto directo
Cuando más refrigerante necesita pasar por la misma manguera, aumenta la velocidad del fluido.
La velocidad superior generalmente aumenta la resistencia hidráulica.
Es por ello que una manguera que realiza adecuadamente a una velocidad de flujo relativamente baja puede crear una caída de presión sustancialmente mayor cuando el sistema de refrigeración funciona a una velocidad de flujo más alta.
| Estado de flujo | Efecto hidráulico típico |
|---|---|
| Flujo inferior | Velocidad inferior de refrigerante y pérdida de presión generalmente inferior |
| Flujo de diseño | La caída de presión debe revisarse contra los requisitos del sistema |
| Flujo superior | Velocidad de refrigerante superior y pérdida de presión generalmente superior |
Por esta razón, los fabricantes deben proporcionar información de goteo de presión en condiciones de flujo definidas en lugar de proporcionar sólo una única clasificación nominal de manguera.

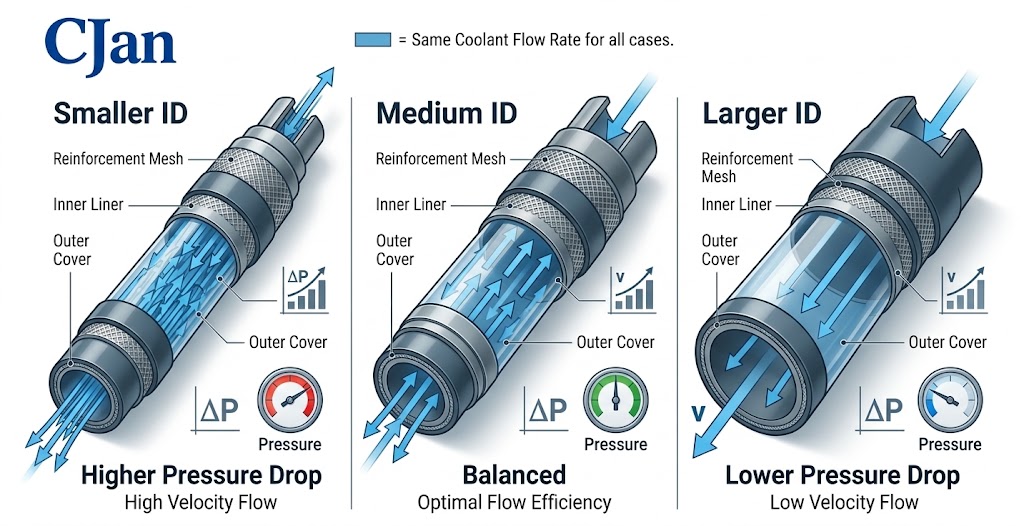

5. Por qué importa el diámetro interno de la manguera
El diámetro interno es una de las dimensiones de manguera más importantes para el rendimiento hidráulico.
Para el mismo flujo refrigerante, un pasaje interno más pequeño resulta en una velocidad de fluido más alta.
Un pasaje interno más grande puede reducir la velocidad y la resistencia hidráulica, aunque puede aumentar el tamaño físico del montaje.
Esto es especialmente importante cuando el bucle de refrigeración utiliza tasas de flujo relativamente altas.
6. Longitud de la manguera también contribuye a la pérdida de presión
Mangueras más largas generalmente crean más resistencia friccional que carreras más cortas de la misma construcción de manguera y diámetro interno.
En un rack AI, la diferencia puede parecer pequeña para una manguera. Sin embargo, un sistema puede contener múltiples mangueras de suministro y retorno.
Por lo tanto, el efecto hidráulico total debe ser considerado a través del circuito completo.
La longitud de la manguera debe mantenerse lo suficientemente larga para un correcto acceso de routing y mantenimiento, pero debe evitarse la longitud innecesaria del exceso.
7. Propiedades de refrigeración Supresión de presión defectuosa
La caída de presión no se puede evaluar con precisión sin conocer el refrigerante.
Diferentes refrigerantes pueden tener diferentes características de viscosidad y densidad.
Estas propiedades influyen en el comportamiento hidráulico dentro de la manguera.
Por ejemplo, un refrigerante a base de agua y un refrigerante que contenga una mayor concentración de glcol pueden comportarse de manera diferente incluso cuando están fluyendo por la misma manguera a la misma velocidad nominal de flujo.
8. La temperatura puede cambiar las condiciones hidráulicas
Las propiedades refrigerantes pueden cambiar con temperatura.
Debido a que la viscosidad puede variar con temperatura, el comportamiento de goteo de presión de un bucle de refrigeración también puede cambiar entre las condiciones de funcionamiento.
Esta es una razón por la cual los datos de goteo de presión deben ser interpretados junto con el rango de temperatura real de la aplicación.
9. ¿Los beneficios aumentan la caída de presión?
Sí. Los cambios en la dirección de flujo pueden aportar resistencia hidráulica adicional.
Por lo tanto, una manguera enrutada con múltiples curvas puede tener un comportamiento de presión diferente de una manguera recta de la misma longitud nominal.
En la práctica, los ingenieros deben distinguir entre:
- Pérdida de fricción a lo largo de la manguera
- Resistencia adicional causada por curvas
- Restricción causada por accesorios
- Restricción causada por UQDs
El enrutamiento también debe respetar el radio de curva mínima especificado de la manguera.
Para una discusión más amplia de la routa de manguera y la selección, vea Cómo elegir la manguera de refrigeración líquida adecuada para los servidores AI.
10. Los UQD pueden contribuir a la gota de presión total
En muchos sistemas de refrigeración líquida, los UQD se utilizan para simplificar la conexión y desconexión del equipo.
Sin embargo, un UQD es parte del camino hidráulico.
Su paso interno y geometría de flujo pueden contribuir a la pérdida de presión.
Esto significa que los ingenieros deben evitar evaluar la manguera mientras ignoran el hardware de conexión.
Al comparar diferentes conjuntos de manguera, la ruta completa de flujo proporciona una referencia de ingeniería más útil que la manguera sola.
11. Fijaciones de mangueras deben incluirse en el cálculo
Un montaje de manguera normalmente contiene accesorios o componentes de conexión en uno o ambos extremos.
La geometría interna de estos componentes puede crear resistencia adicional.
Por lo tanto, una manguera nominalmente grande todavía puede tener un camino de flujo relativamente restrictivo si los componentes de conexión tienen un paso interno más pequeño.
Cuando la caída de presión es crítica, los ingenieros deben examinar el camino de conexión completo del ID de manguera a través del ajuste y UQD.

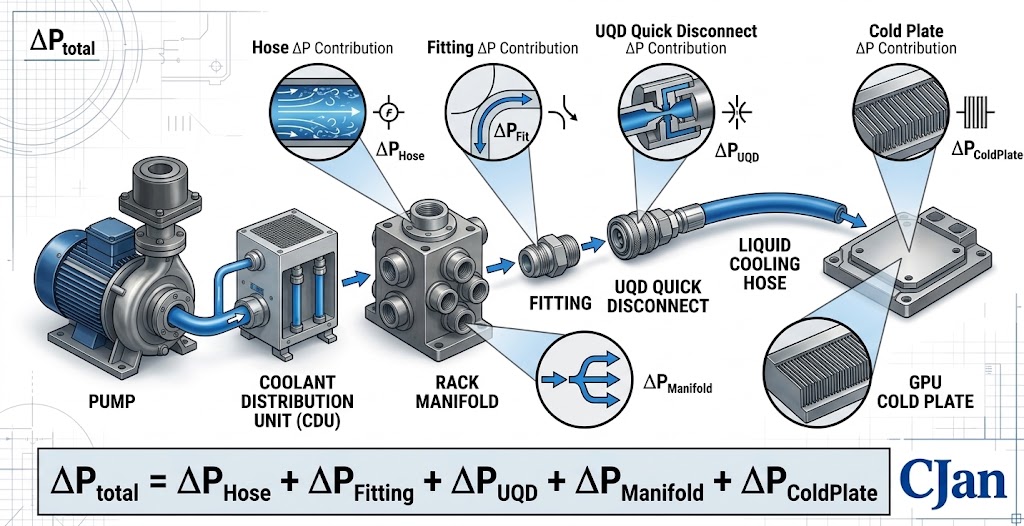

12. Se conectan gota de presión y selección de bombas
La bomba debe proporcionar suficiente presión para superar la resistencia hidráulica del circuito de refrigeración manteniendo al mismo tiempo el caudal requerido.
Una relación simplificada puede expresarse como:
El proceso de selección de bombas es más detallado y depende de la arquitectura de refrigeración completa.
Sin embargo, minimizar la resistencia hidráulica innecesaria puede hacer que el sistema general sea más fácil de manejar.
13. ¿Por qué una manguera más grande no es siempre la mejor respuesta
Es tentador resolver preocupaciones de goteo de presión simplemente aumentando el diámetro de la manguera.
Ese enfoque puede funcionar en algunas situaciones, pero no siempre es práctico.
Una manguera más grande puede requerir:
- Accesorios más grandes
- UQDs más grande
- Más espacio de instalación
- Más grande radiante
- Diferentes puertos múltiples
Por lo tanto, el objetivo de ingeniería es normalmente encontrar un equilibrio adecuado entre el rendimiento hidráulico y la integración física.
14. La caída de presión debe ser considerada junto con Bend Radius
Una manguera necesita encajar en el espacio de rack disponible sin crear una curva excesiva o kinking.
Una configuración muy ajustada de enrutamiento puede alterar el paso efectivo del flujo.
Por lo tanto, la evaluación de goteo de presión debe realizarse en la configuración de instalación prevista siempre que sea posible.
El proceso práctico de selección debe incluir requisitos hidráulicos y mecánicos.
15. Clasificación de presión y caída de presión son diferentes especificaciones
Estas dos especificaciones a veces se confunden.
Nota de presión describe la presión que la manguera está diseñada para soportar bajo condiciones especificadas.
Caída de presión describe la pérdida de presión que ocurre como flujo de refrigerante a través de la manguera.
Una manguera puede tener una calificación de alta presión mientras todavía produce más pérdida de presión que deseada a un ritmo de flujo particular.
16. Cómo pueden los ingenieros comparar diferentes tamaños de la manguera
Al evaluar tamaños de manguera, utilice las mismas condiciones de funcionamiento para cada candidato.
Una comparación útil debe mantener las siguientes variables consistentes:
- Coolant
- Temperatura refrigerante
- Tasa de flujo
- Longitud de la manguera
- Configuración de conexión
A continuación, los datos resultantes del goteo de presión pueden compararse de manera más significativa.
| parámetro | Candidato A | Candidato B | Candidato C |
|---|---|---|---|
| Diámetro interno | Más pequeña | Mediana | Más grande |
| Tasa de flujo | La misma condición de prueba | ||
| Coolant | Mismo refrigerante | ||
| Longitud de la manguera | La misma longitud de prueba | ||
| Supresión de presión | Medida | Medida | Medida |
17. Proceso de evaluación de la presión práctica
Este enfoque reduce el riesgo de optimizar un componente al crear una restricción no deseada en otro lugar del circuito de refrigeración.
18. How Pressure Drop Relatos a la Densidad de Rack AI
A medida que los sistemas informáticos de IA se integran más densamente, la arquitectura de enfriamiento puede ser más compleja.
Más procesadores, placas frías y puntos de conexión pueden requerir caminos de refrigeración adicionales.
Esto puede aumentar el número de componentes que contribuyen a la resistencia hidráulica total.
Para los sistemas de refrigeración de alta densidad, la gestión de gotas de presión se convierte en una parte importante del diseño de nivel de sistema.
19. La caída de presión debe evaluarse en el nivel del sistema
Un proveedor de manguera puede proporcionar información de goteo de presión para una manguera particular bajo condiciones de prueba especificadas.
Esa información es útil, pero no representa la pérdida de presión de todo el circuito de refrigeración.
La evaluación a nivel de sistema debería incluir:
- CDU
- Manifold
- Manguera de suministro
- UQDs
- Fittings
- Placa fría
- Manguera de retorno
- Otras restricciones a la corriente
Esta distinción es importante al traducir los datos de componentes en un diseño real de rack AI.
20. ¿Qué datos deben ser solicitados de un proveedor de la manguera?
Cuando la caída de presión es un parámetro de diseño importante, los ingenieros deben solicitar suficiente información para reproducir o interpretar las condiciones de prueba del proveedor.
La información útil incluye:
- Diámetro interno de manguera
- Longitud de prueba
- Coolant utilizado para pruebas
- Temperatura refrigerante
- Tasa de flujo
- Resultado de precipitación
- Configuración de conexión
Sin las condiciones de prueba, un número de goteo de presión puede ser difícil de aplicar directamente a otro sistema de refrigeración.
21. Opciones de manguera líquido CJAN
CJAN proporciona varias configuraciones de manguera de refrigeración líquida que se pueden evaluar según los requisitos del sistema.
La corriente CJAN LCH Liquid Hose enfriante está diseñado para aplicaciones de refrigeración líquida donde los ingenieros necesitan considerar los requisitos hidráulicos, térmicos y mecánicos juntos.
Otras configuraciones incluyen CJAN LCH-SD y CJAN LCH-SDS.
La selección de productos debe basarse en el refrigerante real, presión, temperatura, caudal, dimensiones y requisitos de conexión.
22. Análisis de presión de conexión con selección de mangueras
La caída de presión no debe tratarse como un cálculo aislado realizado después de que la manguera ya haya sido seleccionada.
Debe incluirse durante el proceso inicial de selección de mangueras.
El marco de selección más amplio está abarcado Cómo elegir la manguera de refrigeración líquida adecuada para los servidores AI.
Ese proceso considera la compatibilidad refrigerante, el flujo, la presión, la temperatura, las dimensiones de la manguera, el radio doblado, el entorno mecánico y los requisitos UQD juntos.
23. Caída de presión en una Asamblea de manguera líquido de refrigeración real
El conjunto de mangueras terminado puede comportarse de forma diferente de una simple longitud recta de manguera.
Por ejemplo, una asamblea típica puede incluir:
Cada sección puede influir en el resultado hidráulico final.
Por esta razón, las pruebas de prototipo o nivel de montaje pueden ser valiosas cuando el sistema de refrigeración tiene requisitos hidráulicos estrictos.
24. Cinco errores comunes en la evaluación de la presión
Error 1: Mirando sólo el diámetro de la manguera
El diámetro importa, pero no describe todo el camino hidráulico.
Error 2: Ignorar la tasa de flujo
Es difícil interpretar datos de goteo de presión sin una condición de flujo definida.
Error 3: Ignorar los UQD
Los UQD son parte del camino de flujo y pueden aportar resistencia adicional.
Error 4: Ignorando la temperatura de refrigerante
Las propiedades refrigerantes pueden variar con temperatura, afectando el comportamiento hidráulico.
Error 5: Evaluando sólo una manguera recta
La instalación final puede contener curvas, accesorios y componentes de conexión que cambian la pérdida de presión real.
25. Una lista de verificación de diseño simple
| Pregunta | Check |
|---|---|
| ¿Qué refrigerante se utiliza? | Confirme la formulación y la temperatura |
| ¿Qué velocidad de flujo es necesaria? | Definir el objetivo y el rango operativo |
| ¿Cuál es la identificación de la manguera? | Comprobación contra requisitos hidráulicos |
| ¿Cuánto tiempo lleva la manguera? | Incluir la longitud de enrutamiento real |
| ¿Qué accesorios se usan? | Ver ruta de flujo interno |
| ¿Qué UQD se usa? | Limitación del flujo de control |
| ¿Cuál es la caída total de presión? | Evaluar el bucle completo |
| ¿El punto de funcionamiento de la bomba es adecuado? | Confirme el flujo requerido y la presión |
Conclusión
La caída de presión de manguera de refrigeración líquido es una consideración a nivel de sistema en el enfriamiento del centro de datos AI.
Tasa de flujo, diámetro interno de manguera, longitud de manguera, propiedades refrigerantes, temperatura, curvas, accesorios y UQDs pueden influir en la resistencia hidráulica del circuito de refrigeración.
Por lo tanto, el enfoque más útil es evaluar la ruta de refrigeración completa en lugar de seleccionar una manguera basada únicamente en la calificación de presión o el tamaño nominal.
Para proyectos de refrigeración de servidores AI, CJAN proporciona configuraciones de manguera de refrigeración líquida LCH, LCH-SD y LCH-SDS que pueden evaluarse contra requisitos específicos de aplicación.
Al solicitar una recomendación de manguera, proporcionar el refrigerante, velocidad de flujo, presión, temperatura, dimensiones de manguera y configuración de conexión proporciona al proveedor una base mucho más fuerte para la evaluación de ingeniería.
Para más información, visite CJAN Liquid Soluciones de refrigeración página o revisar CJAN LCH Liquid Hose enfriante.
