Introducción
Cuando los ingenieros seleccionan una manguera de refrigeración líquida para un rack de servidor AI, la primera pregunta es a menudo:
¿Qué diámetro debería usar?
Suena simple. En la práctica, el diámetro de la manguera se determina por varias variables:
- Carga de calor de la cubierta
- Flujo refrigerante obligatorio
- Propiedades de refrigeración
- Diferencia de temperatura
- Longitud de la manguera
- Diámetro interno
- Fittings
- Desconexión rápida
- Caída de presión admisible
Una manguera que encaja físicamente en un conector puede ser el tamaño hidráulico incorrecto. Para el enfriamiento del centro de datos AI, el mejor enfoque es para empezar con el requisito de refrigeración y trabajar hacia atrás hacia la especificación de la manguera.
1. Comience con carga de calor de la cubierta
El sistema de refrigeración existe para eliminar el calor. Por lo tanto, el tamaño de la manguera debe relacionarse finalmente con el calor generado por el equipo.
Una relación simplificada es:
En términos prácticos de ingeniería:
↓
Eliminación de calor necesaria
↓
Tasa de flujo refrigerante
↓
Diámetro interno de la manguera
↓
Supresión de presión
↓
Requisitos de bomba de CDU
Esta secuencia es mucho más útil que empezar con la conexión de manguera.
2. Why AI Rack Cuestiones de poder
Los racks de centros de datos tradicionales pueden tener cargas térmicas relativamente moderadas. Los racks de IA son diferentes. Los sistemas GPU de alto rendimiento pueden crear una densidad de calor sustancialmente mayor, haciendo atractivo el enfriamiento líquido porque el refrigerante puede transportar el calor mucho más eficazmente cerca de la fuente de calor.
A medida que aumenta la potencia de rack, el sistema de refrigeración puede requerir:
- Flujo de refrigeración superior
- Pasajes de flujo más grandes
- Resistencia hidráulica inferior
- Placas frías más eficientes
- CDUs de mayor capacidad
La manguera es sólo una parte de esta red hidráulica, pero su diámetro interno afecta directamente la resistencia al flujo.
3. Diámetro interno importa más que el tamaño de conexión nominal
Este es uno de los puntos más importantes en la selección de mangueras. Un conector puede describirse como:
- 3/4 pulgadas
- 1 pulgada
- 1-1/4 pulgada
Pero eso sí. no El ingeniero debe comprobar:
Por ejemplo:
│
1 conexión
▼
Fijación
│
▼
Hose ID
│
▼
Pasaje interno UQD
│
▼
Manifold
Si un componente tiene un pasaje interno sustancialmente menor, puede convertirse en una restricción hidráulica.
4. Tasa de flujo refrigerante es un parámetro de tamaño primario
El caudal requerido depende de:
- Carga de calor
- Tipo de refrigerante
- Temperatura de suministro
- Temperatura de retorno
- Aumento de la temperatura deseada
Para un cálculo simplificado de refrigeración basado en agua:
Donde:
Q = caudal de masa refrigerante
P = carga de calor
Cp = capacidad de calor específica
ΔT = aumento de temperatura refrigerante permitido
El cálculo exacto debe utilizar las propiedades refrigerantes reales y las unidades de ingeniería especificadas por el diseñador del sistema.
5. Un ejemplo simple
Suponga que un bucle de refrigeración AI debe eliminar 100 kW de calor y el diseño permite un aumento de temperatura refrigerante 10°C. Para el enfriamiento basado en el agua, el flujo requerido está aproximadamente en el orden de:
El ejemplo demuestra un principio importante: Alta carga de calor de rack puede requerir un flujo refrigerante sustancial, que influye directamente en el diámetro de la manguera.

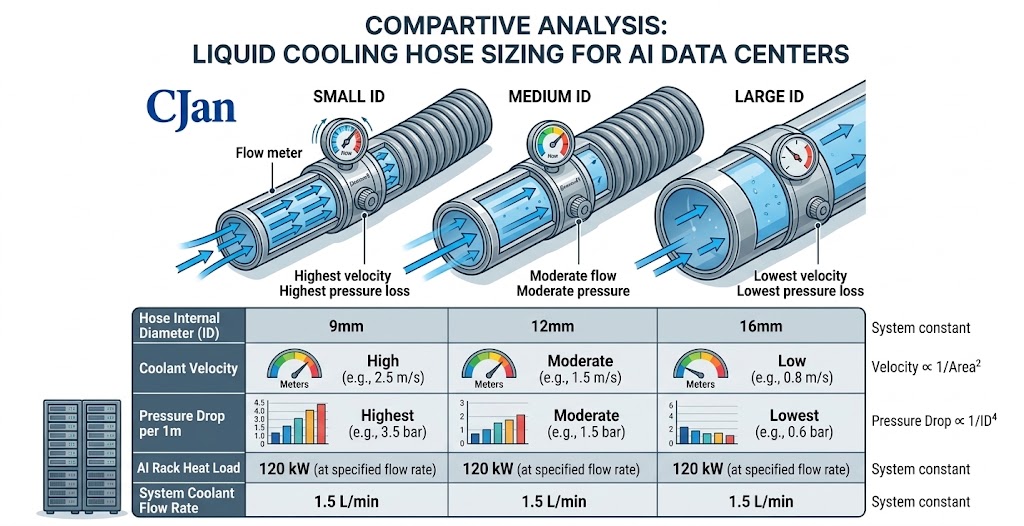

6. Diámetro de manguera y gota de presión
El aumento del diámetro de la manguera generalmente reduce la resistencia al flujo. La reducción del diámetro generalmente aumenta la velocidad del flujo y la pérdida de presión.
Una relación simplificada es:
↓
Velocidad de flujo superior
↓
Pérdida de presión superior
mientras:
↓
Baja velocidad de flujo
↓
Pérdida de presión inferior
Sin embargo, simplemente elegir la manguera más grande disponible no es necesariamente la mejor solución.
- Costo de material superior
- Accesorios más grandes
- Mayores requisitos de curvatura
- Más espacio de instalación
- Aumento del volumen de refrigeración
El objetivo es el tamaño adecuado, no el máximo tamaño.
7. Longitud de la manguera también afecta la gota de presión
Dos mangueras con el mismo diámetro interno pueden tener un rendimiento hidráulico diferente si sus longitudes difieren.
5 m de manguera → Mayor pérdida de fricción
Esto se vuelve importante cuando un CDU está situado lejos del rack. La routing larga puede aumentar:
- Pérdida de presión
- Volumen refrigerante
- Complejidad de instalación
Por lo tanto, La longitud de la manguera debe incluirse en el cálculo hidráulico.

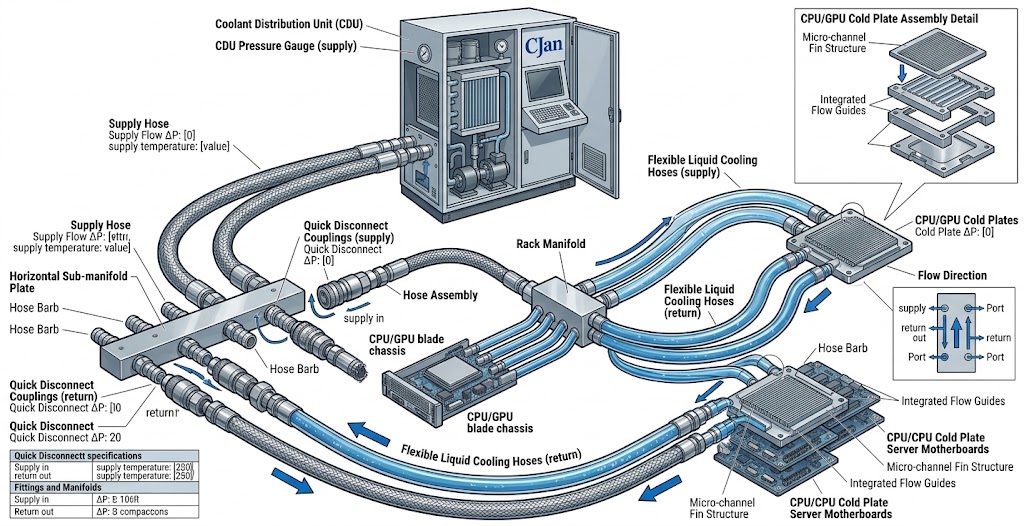

8. No te olvides de los Fittings
La manguera no es la única fuente de pérdida de presión. Un conjunto de enfriamiento completo puede contener:
- Hose
- Codos
- Adaptadores
- Desconexión rápida
- Válvulas
- Manifolds
Por lo tanto, la pérdida de presión del sistema puede considerarse conceptualmente como:
Esto es particularmente importante en sistemas de refrigeración AI de alto flujo.
9. Las desconexiones rápidas pueden convertirse en una restricción
Los acoplamientos de desconexión rápida son extremadamente útiles para el mantenimiento de rack. Sin embargo, los ingenieros no deben asumir que todos los UQD tienen el mismo rendimiento hidráulico.
Dos acoplamientos con el mismo tamaño de conexión nominal pueden tener diferentes:
- Pasajes de flujo interno
- Caída de presión
- Estructuras de válvula
- Coeficientes de flujo
Por lo tanto, al especificar un enfriamiento líquido, solicitar los datos de rendimiento hidráulico del UQD donde esté disponible.
10. Selección del Diámetro de Hose debe seguir la arquitectura de refrigeración

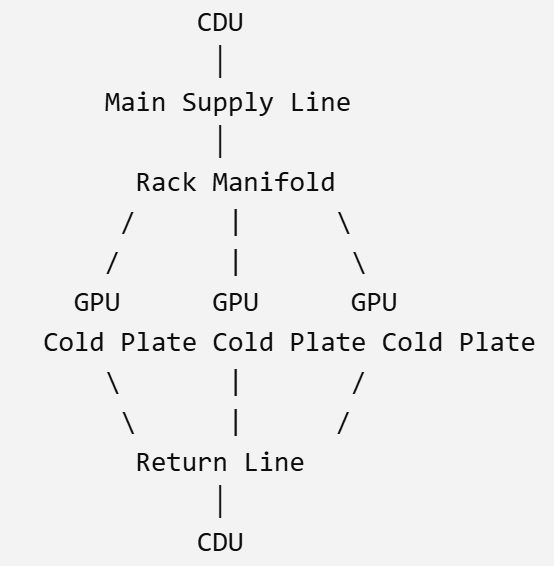

Un sistema de refrigeración AI típico podría parecer:
Por lo tanto, el tamaño necesario de la manguera puede diferir en diferentes puntos.
| Ubicación | Consideración típica del diseño |
|---|---|
| CDU → Rack | Flujo superior, enrutamiento más largo |
| Rack → Manifold | Distribución de flujo |
| Manifold → Placa fría | Corrientes de las ramas |
| Placa fría → Manifold | Flujo de retorno |
| Manifold → CDU | Flujo combinado de retorno |
No hay razón para asumir que cada manguera en el sistema debe tener el mismo diámetro.
11. Hojas de suministro y retorno
Las mangueras de suministro y retorno normalmente llevan un flujo total similar en el punto correspondiente del bucle. Sin embargo, sus condiciones de funcionamiento pueden variar ligeramente dependiendo de la arquitectura.
Los ingenieros deben considerar:
- Temperatura de suministro
- Temperatura de retorno
- Presión
- Flujo
- Hose routing
Ambos deben especificarse como parte del bucle de refrigeración completo.
12. Evite seleccionar el tamaño de la manguera desde el solo hardware existente
Una situación común es:
“El CDU tiene un puerto de 1 pulgada, por lo que necesitamos una manguera de 1 pulgada.”
Eso puede ser un punto de partida razonable, pero es no una especificación completa de ingeniería. El requisito real puede ser influenciado por:
- Geometría portuaria
- Diámetro interno de fijación
- Pasaje UQD
- Hose ID
- Flujo obligatorio
- Caída de presión
La pregunta correcta es:
13. Considerar el Radius de Hose Bend
El tamaño hidráulico no es la única preocupación. Una manguera puede tener la identificación correcta, pero todavía no es adecuado si no se puede enrutar correctamente.
Una curva ajustada puede:
- Corriente restringida
- Aumenta el estrés mecánico
- Reducir la vida útil de manguera
- Colocar el estrés en los accesorios
Por lo tanto:
14. Mangueras flexibles necesitan espacio de instalación
El espacio está ocupado por:
- Distribución de la energía
- Cables de red
- Manifolds de refrigeración
- Herraje de servidor
- Equipo de vigilancia
Por lo tanto, el diámetro seleccionado de la manguera debe equilibrar las necesidades hidráulicas contra el espacio de instalación.

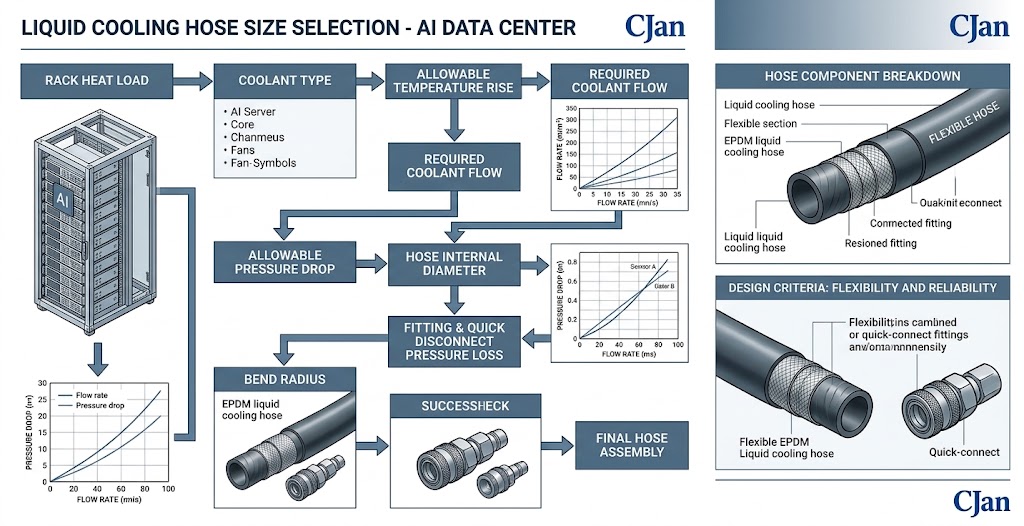

15. Cómo seleccionar un tamaño de la manguera: flujo de trabajo práctico
Para un proyecto de refrigeración por líquido AI, el siguiente flujo de trabajo es útil.
| Paso | Medida |
|---|---|
| 1 | Determinar la carga de calor – Ejemplo: Rack = 100 kW |
| 2 | Determine refrigerante – Ejemplo: refrigerante basado en agua |
| 3 | Determinación permitido ΔT – Ejemplo: 10°C |
| 4 | Cálculo del flujo requerido – Use propiedades refrigerantes reales |
| 5 | Establecer gota de presión admisible – Basado en la capacidad de CDU/bomba |
| 6 | Evaluar el ID de manguera – Compara los diámetros de los candidatos |
| 7 | Añadir accesorios y UQDs – Calcular pérdida total de presión de montaje |
| 8 | Instalación mecánica – Verificar el radio de curva, longitud, enrutamiento, orientación de conexión |
| 9 | Confirmar margen de seguridad – Verificación de presión, calificación de temperatura, compatibilidad de materiales, rendimiento de montaje |
16. Matriz de selección de mangueras por ejemplo
Lo siguiente es un marco de diseño en lugar de una mesa de tamaño universal.
| Requisito de refrigeración | Dirección de diseño inicial |
|---|---|
| Carga de calor bajo rack | Manguera flexible más pequeña puede ser suficiente |
| Carga de calor de rack media | ID medio con gota de presión controlada |
| Carga de calor de alta calidad | ID más grande / montaje de baja resistencia |
| Long CDU‐to-rack route | Preste especial atención a la pérdida de presión |
| Estante compacto | Priorizar la flexibilidad y doblar radio |
| Alto caudal | Evaluar la manguera + UQD + ajuste como sistema |
| Refrigerante de alta pureza | Evaluar las opciones de fluoropolímero |
| Requisito de resistencia al fuego | Considere construcciones de mangueras resistentes al fuego dedicadas |
17. El material y el tamaño deben ser seleccionados juntos
El tamaño de la manguera no puede separarse completamente de la construcción de la manguera.
| Material | Consideraciones |
|---|---|
| EPDM | A menudo atractivo para el enfriamiento basado en agua, conexiones de rack flexibles, enfriamiento general del centro de datos |
| Silicona | Se puede considerar donde la flexibilidad es importante y el rendimiento de la temperatura es exigente |
| PTFE / PFA | Más apropiado para aplicaciones donde la resistencia química, alta pureza o compatibilidad refrigerante especializada son importantes |
18. Opciones de manguera líquido CJAN
El sitio web actual de CJAN identifica Manguera de refrigeración líquido / LCH como producto dedicado para sistemas de refrigeración líquida en centros de datos.
La cartera de productos actual también incluye:
- LCH – Para aplicaciones de refrigeración líquida general
- LCH-SD – Manguera EPDM resistente al fuego para aplicaciones de refrigeración del líquido centro de datos
- LCH-SDS – Manguera EPDM resistente al fuego ultra flexible para aplicaciones de refrigeración del líquido centro de datos
- CJFLEX HAT – Manguera de alta resistencia para sistemas de refrigeración líquido IDC

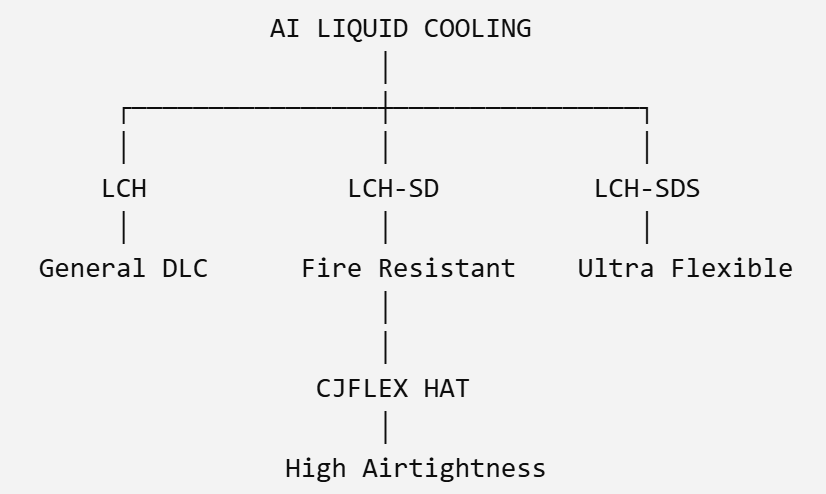

Resumen de la arquitectura del producto:
El modelo final debe ser seleccionado contra los requisitos de flujo, presión, temperatura, refrigerante e instalación del cliente.
19. Preguntas para enviar a un proveedor de la manguera
Al solicitar una cita, los ingenieros deben proporcionar más que: “Por favor, cito una manguera de refrigeración líquida de 1 pulgada.”
Una mejor RFQ incluye:
Coolant:
Temperatura de funcionamiento:
Temperatura máxima:
Presión de funcionamiento:
Flujo obligatorio:
ID de manguera / conexión:
Duración requerida:
Bend Radius:
Tipo de ajuste:
Desconexión rápida: Sí / No
Resistencia al fuego: requerido / No requerido
Cantidad:
Esta información permite al proveedor recomendar una configuración realista en lugar de simplemente coincidir con un diámetro nominal.
Errores comunes del tamaño de la manguera
| # | Error | Consequence |
|---|---|---|
| 1 | Diámetro de manguera que coincide con el tamaño del puerto | Un puerto coincidente no garantiza un rendimiento hidráulico adecuado. |
| 2 | Ignorar la caída de presión | La bomba puede tener suficiente capacidad de flujo pero un margen de presión insuficiente. |
| 3 | Ignorando las restricciones UQD | Un UQD restrictivo puede compensar el beneficio de una manguera más grande. |
| 4 | Hacer la manguera demasiado largo | Las rutas más largas aumentan la pérdida de presión y la complejidad de la instalación. |
| 5 | Elegir la manguera más grande disponible | Oversizing puede crear costos innecesarios y problemas de instalación. |
| 6 | Ignorar el Radius Bend | El rendimiento hidráulico y la instalación mecánica deben evaluarse juntos. |
Conclusión
El tamaño de manguera de refrigeración líquido nunca debe reducirse a una sola pregunta como:
"¿Qué tamaño es el puerto CDU?"
Una selección confiable comienza con el requisito de refrigeración y funciona a través del sistema hidráulico y mecánico completo:
Para los centros de datos AI, este enfoque se vuelve cada vez más importante a medida que aumenta la densidad de potencia de rack.
La cartera actual de refrigeración líquida de CJAN incluye LCH, LCH-SD, LCH-SDS y CJFLEX HAT, permitiendo que diferentes construcciones de manguera sean consideradas según los requisitos del proyecto.
El principio clave es simple:
