GLOBALPruebas de la Asamblea de la manguera de refrigeración líquido: Presión, Leak y Rendimiento
Una manguera de refrigeración líquida puede contener sólo unos pocos componentes, pero su fiabilidad depende de cómo estos componentes trabajan juntos.
En un centro de datos AI, un montaje típico puede incluir una manguera flexible, accesorios, componentes de sellado y conexiones UQD. Una vez instalado, el montaje se convierte en parte de un circuito refrigerante continuo que sirve GPUs, placas frías, manifolds u otro equipo de gestión térmica.
Por esta razón, las pruebas no deben parar al comprobar la propia manguera. La asamblea completa debe ser evaluada según la presión, fuga, flujo y requisitos mecánicos de la aplicación prevista.
1. ¿Por qué probar una Asamblea de manguera líquido enfriamiento?
Una manguera puede cumplir con sus especificaciones individuales de materiales y presión mientras que la asamblea completa todavía contiene un problema de conexión.
Por ejemplo, un posible fracaso puede originarse de:
- Instalación incorrecta
- Inserción de manguera inadecuada
- Crimping incorrecto
- Componentes de sellado dañados
- Incorrect Compromiso UQD
- Doblaje de manguera excesiva
- Contaminación de la Asamblea
Estas condiciones no pueden identificarse inspeccionando la manguera sola.
La prueba de la asamblea completa proporciona un paso de verificación adicional antes de la instalación.
2. ¿Qué es una Asamblea de manguera líquido enfriamiento?
Una manguera de enfriamiento líquido es más que una longitud de manguera.
Dependiendo de la aplicación, una asamblea puede contener:
- Manguera de enfriamiento líquido flexible
- Equipamientos finales
- Conexiones UQD
- Elementos de sellado
- Interfaces marcadas o aseguradas mecánicamente
La construcción actual depende de los requerimientos de arquitectura de refrigeración y conexión.
La gama de aplicaciones de refrigeración líquida de CJAN ofrece soluciones de manguera destinadas a aplicaciones de gestión térmica:
CJAN Liquid Soluciones de refrigeración
3. Las pruebas deben comenzar con los requisitos de la aplicación
Antes de definir un procedimiento de prueba, los ingenieros deben entender las condiciones que la asamblea experimentará en servicio.
Los parámetros importantes pueden incluir:
- Presión de trabajo
- Tasa de flujo requerida
- Tipo de refrigerante
- Temperatura de funcionamiento
- Tipo de conexión
- Condiciones de servicio previstas
- Configuración de instalación
Las condiciones de prueba deben estar relacionadas con la aplicación real en lugar de seleccionar arbitrariamente.
4. Pruebas de presión
Las pruebas de presión se utilizan comúnmente para evaluar la integridad de presión de un conjunto de mangueras completado.
Un arreglo de prueba simplificado puede ser representado como:
La asamblea está sometida a una condición de prueba definida y supervisada para evidencia de pérdida de presión, fuga o deformación anormal.
Los criterios de presión, duración y aceptación reales deben establecerse según la especificación del producto aplicable, el requisito del cliente o el estándar de prueba.
5. La presión de trabajo no es lo mismo que la presión de prueba
Una distinción importante es la diferencia entre la presión de trabajo normal y una presión de prueba.
La presión de trabajo describe la condición operativa prevista de la asamblea.
Una presión de prueba puede definirse por separado para fines de validación.
Para más información sobre selección de presión, consulte Clasificación de presión de manguera de refrigeración líquido: ¿Cuánta presión necesita un centro de datos AI?.
6. Pruebas de integridad de presión
Las pruebas de integridad de presión se centran en si la asamblea completa puede mantener la presión especificada sin fugas inaceptables o problemas estructurales.
Entre las esferas de interés figuran las siguientes:
- Cuerpo de manguera
- Conexión de fijación
- Zonas críticas
- Interfaz de sellado
- Conexiones UQD
La asamblea debe ser inspeccionada por filtración visible, deformación anormal u otra evidencia de fracaso.
7. Pruebas de fuga
Las pruebas de fuga tienen un énfasis diferente de las pruebas de presión general.
El objetivo es determinar si la asamblea tiene una vía inaceptable de fuga de líquidos o gas bajo las condiciones de prueba definidas.
Dependiendo de la aplicación, las pruebas de fuga pueden realizarse usando un medio de prueba adecuado y método de medición.
El método seleccionado debe ser adecuado para el diseño de montaje y la sensibilidad necesaria.
8. Por qué la inspección visual solo no es suficiente
Una inspección visual puede identificar problemas obvios, pero no puede verificar todos los aspectos de la integridad de la conexión.
Por ejemplo, una conexión puede aparecer correctamente montada mientras que contiene:
- Un sello colocado incorrectamente
- Insuficiente profundidad de inserción
- Dimensiones impropias de los camarones
- Daños internos
- Un pequeño camino de fuga
Por ello, la inspección visual suele ser muy útil como parte de un proceso de verificación más amplio.
9. Inspeccionar la manguera antes de probar
Antes de aplicar presión u otra condición de prueba, el montaje debe ser revisado visualmente.
Inspect for:
- Cortes o abrasiones
- Trituración
- Deformación anormal
- Contaminación
- Orientación incorrecta
- Componentes de conexión dañados
Cualquier defecto de montaje obvio debe abordarse antes de proceder a pruebas posteriores.
10. Inspección de instalación de fijación
La instalación de fijación debe revisarse contra la especificación de montaje.
Dependiendo del método de conexión, esto puede incluir:
- Profundidad de inserción
- Orientación de ajuste
- Dimensiones de cáñamo
- Posición de la lámpara
- Torque cuando corresponda
- Daño visible
Los procedimientos de montaje controlados ayudan a reducir la variación entre las asambleas individuales de manguera.
11. Comprobación de compromiso UQD
Cuando un UQD se incorpora en la asamblea, la conexión debe ser revisada para el apareamiento y bloqueo correctos.
Los cheques importantes pueden incluir:
- Componentes correctos de apareamiento
- Compromiso completo
- Posición del mecanismo de bloqueo
- Estado de sellado
- Falta de daño visible
El procedimiento de inspección exacto debe seguir los requisitos del fabricante de acoplamientos.
Para obtener más información sobre la selección de UQD, consulte UQD vs. conexiones rápidas tradicionales para el enfriamiento del centro de datos AI.
12. Control de flujo Ejecución
Un montaje de manguera puede ser libre de fugas e introducir resistencia hidráulica excesiva.
Por esta razón, la validación del rendimiento también puede incluir mediciones relacionadas con el flujo.
Cada componente contribuye a las características hidráulicas del bucle de refrigeración.
Cuando sea necesario, los ingenieros deben verificar que la asamblea completa no introduce una pérdida de presión inaceptable a la velocidad de flujo prevista.
See Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.
13. Pruebas de baja presión
La caída de presión se puede evaluar midiendo la diferencia de presión en el conjunto de la manguera a un ritmo de flujo definido.
El resultado medido se puede comparar con el rendimiento hidráulico esperado.
Esto puede ser particularmente útil cuando el montaje contiene múltiples accesorios o conexiones UQD.
14. Por qué pruebas de flujo Asuntos para el enfriamiento AI
Los sistemas de refrigeración del servidor AI dependen de la circulación controlada del refrigerante.
Si un montaje introduce una resistencia excesiva, el sistema de refrigeración puede requerir presión adicional de la bomba para lograr el flujo objetivo.
Por esta razón, la validación de montaje de manguera puede extenderse más allá de la simple prevención de fugas.
También puede ayudar a confirmar que el montaje es adecuado para el diseño hidráulico previsto.
15. Consideraciones de la temperatura durante los exámenes
Pruebas a temperatura ambiente no pueden reproducir todas las condiciones experimentadas durante el funcionamiento.
Cuando los requisitos de aplicación lo exigen, los ingenieros pueden tener en cuenta los efectos de temperatura en:
- Material de la manguera
- Sellos
- Fittings
- Componentes UQD
- Dimensiones de la Asamblea
Las pruebas dependientes de la temperatura deben definirse según los requisitos de aplicación reales.
16. La presión y la temperatura deben considerarse juntas
La capacidad de presión puede variar con temperatura.
Por lo tanto, una prueba de presión realizada a una temperatura no debe interpretarse automáticamente como prueba de rendimiento bajo cada condición operativa.
Los ingenieros deben utilizar los límites de temperatura de presión del fabricante al definir las condiciones de funcionamiento y validación.
17. Pruebas de compatibilidad refrigerante
El medio de prueba seleccionado también debe ser considerado cuidadosamente.
Un montaje de manguera destinado a un refrigerante específico debe ser evaluado en última instancia con materiales y condiciones que representan la aplicación prevista cuando sea necesario.
Esto es particularmente relevante cuando la asamblea contiene múltiples materiales mojados.
La cadena de compatibilidad incluye:
Todos los componentes mojados deben ser considerados juntos.
18. Prueba las interfaces de conexión
Las interfaces de conexión merecen especial atención porque combinan varios materiales y componentes mecánicos.
Una interfaz típica puede contener:
- Manguera flexible
- Ajuste rígido
- Sello
- Mecanismo de bloqueo
- UQD body
La interfaz debe ser probada en su configuración montada en lugar de asumir que las especificaciones de componentes individuales garantizan el rendimiento de montaje.
19. Carga mecánica durante el examen
Cuando la aplicación implica doblar o moverse, probar sólo una manguera perfectamente recta puede no representar la condición instalada.
Los ingenieros tal vez necesiten considerar los efectos de:
- Bending
- Hose routing
- Movimiento de equipo
- Vibración
- Orientación de conexión
La configuración de prueba adecuada depende de la aplicación real.
20. Pruebe la Asamblea después de Routing
El enrutamiento puede cambiar la carga mecánica experimentada por un montaje de manguera.
Para instalaciones críticas, por lo tanto puede ser útil considerar la condición de enrutamiento montado en lugar de probar sólo un montaje recto y descargado.
La secuencia apropiada depende del proceso de montaje y de los requisitos del cliente.
21. Métodos comunes de ensayo
| Prueba / cheque | Objetivo primario |
|---|---|
| Inspección visual | Identificar defectos de montaje visibles |
| Pruebas de presión | Verificar la integridad de la presión en condiciones definidas |
| Pruebas de fuga | Identificar fugas inaceptables |
| Pruebas de flujo | Verificar el rendimiento hidráulico |
| Medición de precipitación | Evaluar la resistencia hidráulica |
| Inspección dimensional | Verificar las dimensiones de montaje |
| Inspección de conexión | Verificar el ajuste y el compromiso UQD |
22. Las pruebas de presión no reemplazan las pruebas de fuga
Estas dos pruebas están relacionadas pero no deben tratarse automáticamente como idénticas.
Las pruebas de presión evalúan el montaje bajo una condición de presión definida.
Las pruebas de fuga se centran en identificar una vía de fuga inaceptable utilizando un método de detección definido.
La combinación de pruebas adecuada depende del nivel de rendimiento requerido de la aplicación.
23. Definir criterios de aceptación antes de probar
Una prueba es difícil de interpretar si los criterios de aceptación no se definen por adelantado.
Una especificación de prueba de ingeniería debe identificar, cuando proceda:
- Medio de prueba
- Presión de ensayo
- Temperatura de ensayo
- Duración del ensayo
- Tasa de flujo
- Pérdida admisible
- Límites de precipitación
- Criterios de aceptación visual
24. Resultados de la prueba de registros
Los registros de pruebas pueden proporcionar trazabilidad útil para las asambleas de manguera utilizadas en aplicaciones críticas.
Un registro de prueba puede incluir:
- Identificación de la Asamblea
- Modelo de manguera
- Configuración de configuración
- Configuración UQD
- Fecha de prueba
- Condiciones de prueba
- Presión asegurada
- Flujo medido
- Resultado de la prueba de fuga
- Resultado final de inspección
25. Trazabilidad puede ayudar durante el mantenimiento
Para grandes implementaciones del centro de datos, muchos conjuntos de manguera similares pueden instalarse en la misma instalación.
La identificación clara puede ayudar a los equipos de mantenimiento a determinar qué montaje fue probado y qué configuración se utilizó.
Esto resulta particularmente útil cuando las asambleas tienen diferentes longitudes, accesorios o configuraciones de conexión.
26. ¿Qué sucede si una Asamblea fracasa en el examen?
Una prueba fallida debe desencadenar una investigación en lugar de simplemente reemplazar la asamblea sin entender la causa.
Las causas potenciales pueden incluir:
- Montaje incorrecto
- Selección incorrecta de componentes
- Sello dañado
- Instalación inadecuada
- Incorrect Compromiso UQD
- Daño en la manguera
- Error de configuración de prueba
La asamblea fallida debe evaluarse según el procedimiento de calidad aplicable.
27. Retesting After Acción correctiva
Si se detecta y corrige un problema, la asamblea debe ser examinada según el procedimiento aplicable.
Simplemente corregir el problema visible sin verificar la asamblea completa puede dejar otros temas sin ser detectados.
28. Pruebas nuevas Hose Assemblies
Las asambleas de fabricación reciente deben ser validadas de acuerdo con los requisitos de calidad y producto aplicables.
El nivel de prueba exacto depende de:
- Diseño de producto
- Especificación del cliente
- Criterios de aplicación
- Proceso de fabricación
- Normas aplicables
No todas las asambleas requieren el mismo programa de prueba.
29. Pruebas después de la instalación de campo
Las pruebas de fábrica no eliminan necesariamente la necesidad de controles de instalación.
Durante la instalación de campo, las mangueras pueden ser:
- Bent
- Rotated
- Movedo
- Conectado a diferentes equipos
- Exposed to cargas de instalación
Por consiguiente, la puesta en marcha del sistema final debería incluir las medidas de verificación apropiadas para la configuración instalada.
30. Pruebas después del mantenimiento
Cuando se abre un circuito de refrigeración líquida durante el mantenimiento, las conexiones afectadas deben ser verificadas antes de que el sistema sea devuelto a la operación normal.
Esto es especialmente importante para las conexiones que han sido desconectadas y reconectadas.
Los requisitos de inspección y pruebas deben seguir los procedimientos de mantenimiento de la instalación.
31. Una secuencia práctica de ensayo de la manguera de enfriamiento líquido
32. Pruebas y fiabilidad del sistema de refrigeración líquida
La prueba no puede eliminar todos los posibles modos de falla, pero puede identificar defectos antes de que una asamblea entre en servicio.
Esto es especialmente útil en aplicaciones del centro de datos AI donde la disponibilidad de refrigeración está estrechamente vinculada al funcionamiento del equipo.
Por lo tanto, una estrategia práctica de fiabilidad combina:
- Selección correcta de mangueras
- Selección correcta
- Selección UQD correcta
- Montaje controlado
- Pruebas apropiadas
- Inspección de instalación
- Mantenimiento continuo
33. CJAN Liquid Enfriamiento de las asambleas de la manguera
CJAN proporciona soluciones de manguera de refrigeración líquida que pueden incorporarse en conjuntos de mangueras diseñados para centros de datos AI y otras aplicaciones de gestión térmica.
Los productos pertinentes incluyen:
- Manguera de enfriamiento líquido
- Manguera de enfriamiento líquido LCH-SD
- Manguera de refrigeración líquida
Para un montaje diseñado, la manguera debe ser igualada con el ajuste apropiado y UQD según las condiciones de refrigeración, presión, temperatura, flujo e instalación necesarias.
Ver el CJAN Liquid Cooling página de aplicación para información adicional.

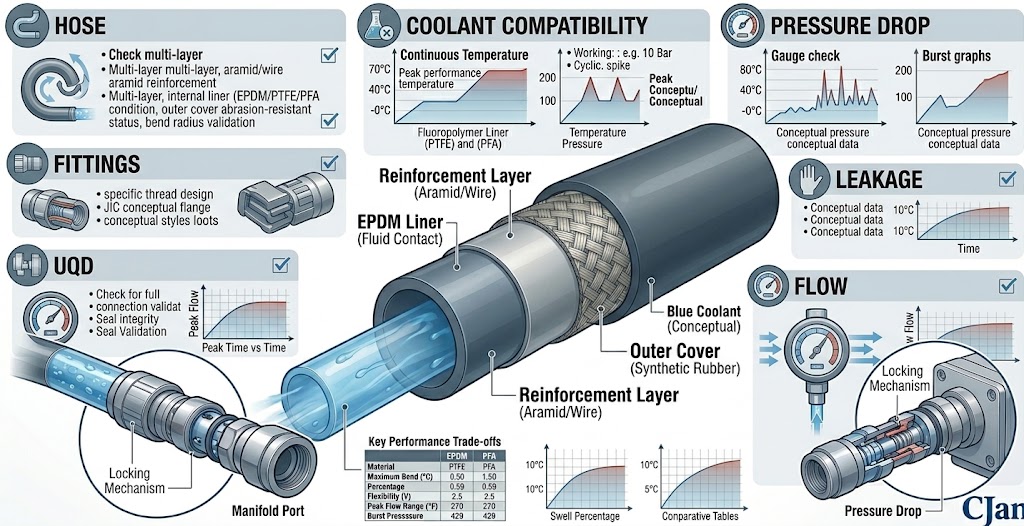

34. Lista de verificación práctica de los ensayos
| Tema | Verificación |
|---|---|
| Hose | Modelo y construcción correctos |
| Fittings | Tipo correcto e instalación |
| UQD | Apareamiento y compromiso correctos |
| Coolant | Compatible con materiales mojados |
| Presión | Condición de prueba definida |
| Leakage | Dentro de los criterios de aceptación especificados |
| Flujo | Dentro del rango de rendimiento requerido |
| Caída de presión | Dentro de los límites de diseño del sistema |
| Apariencia | No hay defectos de montaje visibles |
| Documentos | Resultados documentados para trazabilidad |
Conclusión
Prueba de un montaje de manguera de refrigeración líquido es más que comprobar si una manguera puede soportar la presión.
El montaje completado debe ser evaluado según las condiciones que experimentará en el sistema de refrigeración, incluyendo presión, fuga, flujo, temperatura y carga mecánica.
Las pruebas de presión pueden ayudar a verificar la integridad de la presión. Las pruebas de fuga pueden identificar caminos de fuga inaceptables. Los controles de flujo y presión pueden ayudar a confirmar el rendimiento hidráulico.
Para aplicaciones de refrigeración de líquidos del centro de datos AI, este enfoque ayuda a conectar la selección de mangueras con los requisitos prácticos de instalación, puesta en marcha y mantenimiento a largo plazo.
Aprender más acerca de Soluciones de manguera de refrigeración líquida CJAN y aplicaciones de ingeniería relacionadas.
