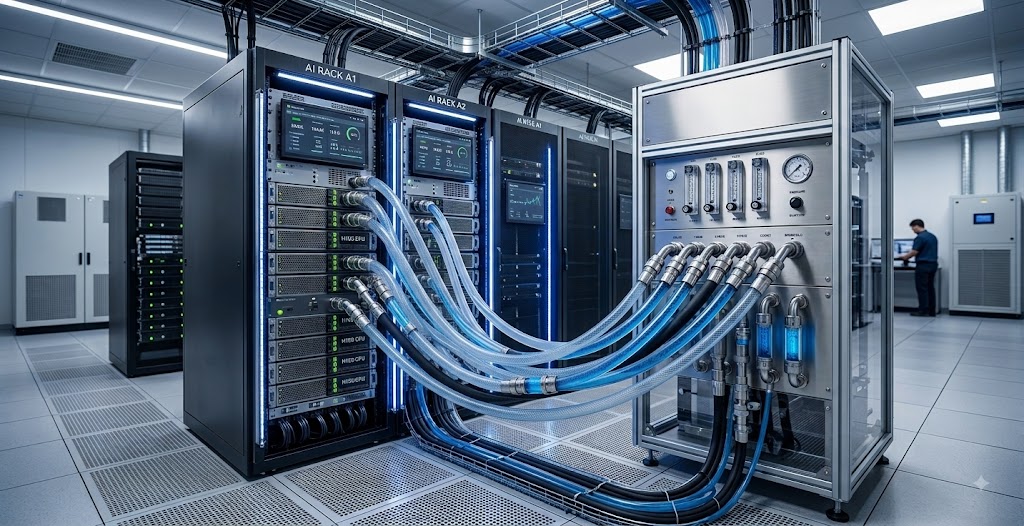

A medida que el cálculo AI continúa acelerando, los sistemas de refrigeración de centros de datos se enfrentan a condiciones de funcionamiento cada vez más exigentes.
Los servidores GPU de alto rendimiento generan calor significativo, lo que requiere soluciones eficientes de refrigeración líquida capaces de operar continuamente bajo condiciones controladas.
Dentro de estos sistemas, las mangueras de refrigeración líquida son responsables de transportar refrigerante entre:
Uno de los parámetros técnicos más importantes al seleccionar una manguera de refrigeración es:
Rendimiento de presión.
Una manguera debe mantener un funcionamiento fiable bajo presión continua de refrigerante, mientras que también manejar las fluctuaciones de presión temporal.
La selección de una manguera sólo por tamaño o tipo de conexión puede crear riesgos tales como:
Por lo tanto, entender las calificaciones de presión es esencial para diseñar infraestructura de refrigeración AI confiable.
Las especificaciones de presión generalmente incluyen varios valores importantes:
GLOBALPresión de trabajo
↓
Presión máxima recomendada
↓
Presión de BurstCada valor representa un límite de rendimiento diferente.
La presión de trabajo se refiere a la presión máxima que una manguera puede soportar con seguridad durante el funcionamiento continuo.
Este es el valor más importante para el diseño del sistema.
Para los sistemas de refrigeración de líquidos AI, los ingenieros deben evaluar:
La manguera seleccionada debe funcionar cómodamente por debajo de su máxima presión de trabajo.
La presión burst se refiere a la presión en la que una manguera puede fallar estructuralmente.
Por lo general es mucho más alto que la presión de trabajo.
Sin embargo:
La presión burst no es un objetivo operativo normal.
Un diseño fiable siempre debe mantener un margen de seguridad suficiente entre la presión de operación y la presión de explosión.
Los sistemas de refrigeración AI funcionan continuamente.
A diferencia de las aplicaciones industriales ocasionales, la experiencia de enfriamiento del centro de datos:
Una manguera que funciona bien durante pruebas cortas puede no proporcionar un rendimiento confiable a largo plazo.
La estabilidad de presión afecta:
El rendimiento de presión depende de múltiples factores de diseño.

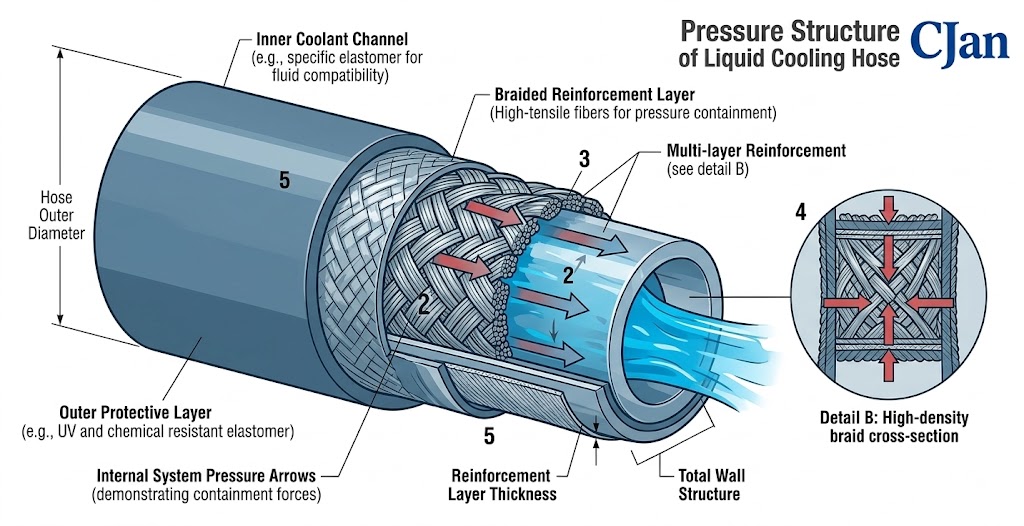

Una manguera de refrigeración líquida consiste generalmente en varias capas:
Tubo interior
↓
Capa de refuerzo
↓
Capa protectora externaCada capa contribuye a la resistencia a la presión.
El tubo interior se conecta directamente con el refrigerante.
Necesidades importantes:
La capa de refuerzo proporciona fuerza estructural.
Ayuda a resistir:
Los materiales de refuerzo comunes incluyen:
La capa exterior protege contra:
La capacidad de presión puede cambiar con temperatura.
Las temperaturas superiores pueden afectar:
Por lo tanto, las especificaciones de presión siempre deben ser evaluadas junto con la temperatura de funcionamiento.
Ejemplo:
Una manguera puede tener diferentes capacidades de presión en:
El diámetro de la manguera afecta las características de presión y flujo.
Un diámetro más grande:
Ventajas:
Consideraciones:
Un diámetro más pequeño:
Ventajas:
Consideraciones:
El diámetro correcto depende del diseño completo del sistema de refrigeración.
Las asambleas de manguera largas pueden experimentar:
Routing también influye en el rendimiento de presión.
Evitar:
Al seleccionar una manguera de refrigeración, los ingenieros deben considerar:
¿A qué presión normalmente funciona el circuito de refrigeración?
Lo que ocurre durante:
Un diseño fiable no funciona cerca del límite de manguera.
El enfoque recomendado:
Presión del sistema
↓
Safety Margin
↓
Clasificación de presión de la manguera
Un diámetro correcto no garantiza la fiabilidad de presión.
La presión burst es un límite de falla, no una condición de trabajo.
La capacidad de presión cambia con la temperatura de funcionamiento.
La manguera puede ser fuerte, pero los accesorios pueden convertirse en el punto débil.
El funcionamiento continuo requiere evaluar la durabilidad, no sólo la fuerza a corto plazo.
Antes del despliegue, las asambleas profesionales de manguera pueden requerir:
Controla la integridad estructural.
Verifica:
Confirma:
Los ingenieros deben evaluar:
| parámetro | Examen |
|---|---|
| Presión de trabajo | Estado operativo normal |
| Presión máxima | Condiciones máximas del sistema |
| Temperatura | Medio ambiente operativo |
| Coolant | Compatibilidad con fluidos |
| Estructura de la manguera | Diseño de refuerzo |
| Instalación | Rotación y doblado |
CJAN desarrolla soluciones de manguera de refrigeración líquida para aplicaciones que requieren un transporte de refrigeración fiable.
La familia de productos LCH soporta:
Adecuado para:
Características:
| Parte No. | ID | OD | Bending radius | Presión de trabajo | Presión de carga | Duración | |
| pulgadas | mm | mm | mm | PSI | PSI | m | |
| LCH006 | 1/4" | 6. 4 | 15 | 50 | 300 | 1200 | 100 |
| LCH008 | 3/8" | 9.6 | 18.5 | 65 | 300 | 1200 | 100 |
|
LCH013 |
1/2" | 12.7 | 22 | 75 | 300 | 1200 | 100 |
|
LCH025 |
1" |
25. 4 |
36.8 |
150 |
300 |
1200 |
60 |
Diseñado para aplicaciones que requieren mayores consideraciones de seguridad.
Adecuado para:
| Parte No. | ID | OD | Bending Radius | Trabajo Presión | Bursting Presión | Lenth | |
| pulgadas | mm | mm | mm | MPa | MPa | m | |
| LCH032-SDS | 1-1/4" | 32 | 42 | 45 | 1 | 4 | 30/60 |
| SDSL038 | 1-1/2" | 38 | 49.5 | 55 | 1 | 4 | 30/60 |
| LCH051-SDS | 2" | 51 | 61 | 76 | 1 | 4 | 30/60 |
| LCH076-SDS | 3" | 76 | 87.5 | 76 | 1 | 4 | 30/60 |
| LCH0102-SDS | 4" | 102 | 113 | 102 | 1 | 4 | 30/60 |
Diseñado para:
| Parte No. | ID | OD | Bending Radius | Trabajo Presión | Bursting Presión | Lenth | |
| pulgadas | mm | mm | mm | MPa | MPa | m | |
| LCH032-SD | 1-1/4" | 32 | 44 | 160 | 1.6 | 6.4 | 40 |
| LCH038-SD | 1-1/2" | 38 | 51 | 190 | 1 | 4 | 40 |
| LCH051-SD | 2" | 51 | 64 | 250 | 1 | 4 | 40 |
| LCH064-SD | 2-1/2" | 64 | 78 | 315 | 1 | 4 | 40 |
| LCH076-SD | 3" | 76 | 90 | 350 | 1 | 4 | 40 |
El rendimiento de presión es uno de los factores clave que determinan la fiabilidad de la manguera de refrigeración líquida.
Una selección adecuada de manguera requiere evaluar:
Para los centros de datos AI, la confiabilidad es más importante que simplemente lograr la máxima presión.
La mejor solución de manguera de refrigeración es una que coincide con los requisitos del sistema y proporciona un funcionamiento estable a largo plazo.
A medida que la infraestructura AI sigue evolucionando, las asambleas de mangueras de refrigeración líquida debidamente diseñadas desempeñarán un papel cada vez más importante en el mantenimiento de la fiabilidad de la gestión térmica.
