GLOBALCómo diseñar conjuntos fiables de manguera líquido para servidores AI
En un sistema de refrigeración del servidor AI, la manguera en sí misma es sólo una parte de la conexión.
Un montaje completo de manguera de refrigeración líquido puede incluir la manguera, accesorios, sellos, desconexiones rápidas y otros componentes de conexión. La forma en que se seleccionan y montan estas piezas puede afectar directamente la confiabilidad del circuito de refrigeración.
Esto se vuelve particularmente importante en servidores AI de alta densidad, donde el refrigerante debe ser entregado continuamente a procesadores de alta potencia y devuelto al sistema de distribución de refrigeración sin pérdida de presión innecesaria o riesgo de fuga.
Por esta razón, el material de manguera, el refuerzo, el diámetro, los accesorios, el enrutamiento, las condiciones de funcionamiento y la calidad de montaje deben ser considerados juntos.
1. ¿Qué es una Asamblea de manguera líquido enfriamiento?
Un montaje de manguera de enfriamiento líquido es una conexión de fluido flexible terminada que consiste en una manguera y los componentes necesarios para conectarla al sistema de enfriamiento.
Una asamblea simplificada puede ser representada como:
Dependiendo del diseño del sistema, el montaje también puede incorporar acoplamientos UQD, pinzas, herrajes, sellos u otros componentes de conexión.
La asamblea final debe ser tratada como un componente diseñado porque la manguera y sus conexiones trabajan juntas durante la operación.
2. Por qué Hose Asamblea General Asuntos de diseño en servidores AI
Los servidores AI pueden generar cargas de calor sustanciales dentro de un espacio físico relativamente compacto.
El enfriamiento líquido permite que el calor sea transferido de componentes de alta potencia a través de un circuito refrigerante controlado.
Los conjuntos de manguera flexibles utilizados dentro de este circuito necesitan mantener la contención de fluidos mientras se adaptan el diseño de equipos, las limitaciones de instalación y los requisitos de servicio.
Los requisitos típicos incluyen:
- Compatibilidad de refrigerante adecuada
- Capacidad de presión adecuada
- Capacidad de temperatura adecuada
- Flujo refrigerante obligatorio
- Pérdida de presión controlada
- Conexión fiable
- radius doblado apropiado
- Durabilidad mecánica
Un montaje de manguera que satisface sólo uno de estos requisitos puede ser inadecuado para el sistema de refrigeración completo.
3. Comience con los requisitos del sistema de refrigeración
El montaje de manguera debe especificarse después de que se hayan establecido las condiciones básicas de funcionamiento.
Los ingenieros deben determinar primero:
- Tipo de refrigerante
- Concentración de refrigerante, cuando proceda
- Tasa de flujo requerida
- Presión de funcionamiento
- Presión máxima
- Temperatura de funcionamiento
- Temperatura máxima
- Espacio de instalación disponible
- Longitud de manguera necesaria
- Tipo de conexión
Estos parámetros proporcionan la base para seleccionar los componentes de construcción y conexión de manguera.
Para un proceso de selección más amplio, vea Cómo seleccionar la manguera de refrigeración líquida adecuada para los centros de datos AI.
4. Seleccione el Material de Hose para el Coolant
El material de contacto líquido es una de las primeras decisiones en la selección de mangueras.
Diferentes formulaciones refrigerantes pueden interactuar de manera diferente con materiales polímeros, sellos y otros componentes mojados.
Los posibles materiales de manguera para aplicaciones de refrigeración líquida incluyen EPDM, silicona, PTFE, PFA y otras construcciones diseñadas.
La elección correcta depende de la química refrigerante real y las condiciones de funcionamiento más que del nombre material solo.
Por ejemplo, una manguera adecuada para una formulación de glicol de agua no debe suponerse automáticamente que sea adecuada para otro refrigerante sin verificación de compatibilidad.
See Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
5. Seleccione la Construcción de manguera adecuada
La construcción de manguera debe coincidir con los requisitos mecánicos de la aplicación.
Una manguera flexible básica puede utilizar una construcción de una sola capa, mientras que las aplicaciones que requieren soporte mecánico adicional pueden utilizar la construcción reforzada.
Una manguera típica reforzada puede incluir:
El refuerzo puede contribuir a la capacidad de presión, estabilidad dimensional y durabilidad mecánica.
Sin embargo, el refuerzo no debe ser seleccionado independientemente del diámetro de la manguera, el radio de curva y la presión de operación.
See Cómo el refuerzo de la manguera afecta el rendimiento del sistema de enfriamiento líquido.
6. Seleccione el diámetro correcto de la manguera
El diámetro interno de la manguera está estrechamente relacionado con el flujo refrigerante y la pérdida de presión.
Si la manguera es demasiado pequeña para el caudal requerido, la pérdida de presión puede aumentar y el circuito de refrigeración puede requerir más energía de bombeo.
Si la manguera es innecesariamente grande, el espacio de instalación y las dimensiones de conexión pueden ser más difíciles de manejar.
Por lo tanto, el objetivo debe ser un equilibrio adecuado entre el rendimiento hidráulico y la integración física.
See Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI.
7. Considerar la presión y la temperatura juntos
La presión y la temperatura no deben evaluarse independientemente.
Las propiedades materiales pueden cambiar con temperatura, mientras que las condiciones de funcionamiento permitidas de un montaje de manguera pueden depender tanto de la presión como de la temperatura.
Al especificar una asamblea, los ingenieros deben identificar:
- Presión de operación normal
- Presión máxima de operación
- Temperatura de funcionamiento normal
- Temperatura máxima
- Bicicleta de presión
- Ciclismo de temperatura
La combinación final de manguera y fijación debe ser valorada para el sobre operativo real.
8. Elija el tipo de ajuste adecuado
El ajuste es el punto de transición entre la manguera flexible y el resto del sistema de refrigeración.
Los tipos de conexión pueden incluir accesorios roscados, conexiones de púas, conjuntos de crimped y soluciones de desconexión rápida dependiendo de la arquitectura del sistema.
La selección debe considerar:
- Normas de conexión
- Dimensiones de la manguera
- Nota de presión
- Método de sellado
- Compatibilidad de refrigeración
- Espacio de instalación
- Necesidades de mantenimiento
El ajuste debe ser compatible con la construcción de mangueras y la conexión de equipo.
See Ajustes de manguera de refrigeración líquido: Cómo seleccionar el tipo de conexión derecha.
9. Conexiones UQD para refrigeración AI Server
Las conexiones UQD pueden ser útiles cuando es necesario desconectar el equipo de refrigeración durante la instalación, servicio o reemplazo.
Al utilizar acoplamientos UQD, el acoplamiento debe ser considerado junto con la manguera y montaje de montaje.
Las consideraciones importantes incluyen:
- Requisitos de flujo
- Capacidad de presión
- Temperatura
- Compatibilidad de refrigeración
- Tamaño de conexión
- Rendimiento de sellado
- Necesidades de servicios
El UQD no debe tratarse simplemente como un componente de conveniencia. Sus características de conexión pueden afectar el diseño de montaje general.
10. Longitud de la manguera y gota de presión
La longitud de la manguera tiene una relación directa con la resistencia hidráulica.
A medida que aumenta la longitud de la manguera, la pérdida de presión friccional generalmente aumenta para un diámetro interno dado, refrigerante y condición de flujo.
Esto significa que el enrutamiento de manguera no debe diseñarse únicamente en torno a la comodidad física.
Los ingenieros también deben considerar si la longitud excesiva de la manguera crea una pérdida innecesaria de presión.
Para las consideraciones detalladas de presión, véase Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.
11. Hose Routing y Bend Radius
Incluso un montaje de manguera correctamente especificado puede realizar mal si se enruta incorrectamente.
La manguera debe instalarse sin cambios excesivos de curvado, torsión, compresión o dirección.
El radio de curvas mínimo especificado para la manguera debe ser respetado durante la instalación.
El buen enrutamiento debe proporcionar suficiente espacio para que la manguera siga un camino natural evitando los lazos innecesarios y el estrés mecánico.
12. Evite cambiar la manguera durante la instalación
El recubrimiento es diferente de la curvatura normal.
Una manguera puede aparecer correctamente colocada mientras lleva el estrés torsional si los accesorios se instalan con la manguera rota de su orientación natural.
El movimiento repetido o el ciclismo de presión puede hacer esta condición más significativa.
Durante el montaje, la manguera debe ser posicionada para que la dirección de doblado prevista no introduzca la torsión innecesaria.
13. Mantener cargas de ajuste bajo control
Los accesorios de manguera no deben utilizarse para compensar la mala alineación entre los componentes.
Si dos puntos de conexión son mal alineados, forzando la manguera en posición puede crear cargas mecánicas adicionales en los accesorios.
Un mejor enfoque es ajustar la geometría de enrutamiento o conexión para que la manguera pueda conectarse naturalmente.
Esto es particularmente importante para los sistemas de refrigeración a nivel de rack donde se pueden instalar múltiples conexiones dentro de un espacio restringido.
14. Considerar la expansión térmica
El equipo de refrigeración, los racks y las estructuras de tuberías pueden experimentar cambios dimensionales a medida que cambian las temperaturas operativas.
El montaje de manguera puede proporcionar flexibilidad entre componentes, pero debe tener suficiente movimiento disponible sin ser estirado, comprimido o doblado más allá de sus límites de diseño.
Cuando los cambios de temperatura son significativos, el movimiento esperado debe ser considerado durante la longitud de la manguera y el diseño de enrutamiento.
15. Diseño para el acceso al mantenimiento
Los sistemas de refrigeración del servidor AI requieren acceso práctico al servicio.
Por lo tanto, un montaje de manguera debe diseñarse no sólo para el funcionamiento normal, sino también para el mantenimiento.
Los ingenieros deben considerar si los técnicos pueden:
- Acceso a los accesorios
- Operar conexiones UQD cuando corresponda
- Inspeccionar superficies de manguera
- Identificar posibles fugas
- Eliminar el montaje sin perturbar componentes adyacentes
Una conexión técnicamente funcional pero difícil de prestar servicios puede aumentar la complejidad del mantenimiento.
16. Minimizar la longitud de la manguera innecesaria
Más largo no es necesariamente mejor.
La longitud adicional de la manguera puede aumentar el uso de materiales, ocupar más espacio de instalación y contribuir a la pérdida de presión adicional.
Al mismo tiempo, la manguera no debe ser tan corta que se hace difícil de instalar o crea tensión mecánica excesiva.
La longitud correcta es, por tanto, la longitud que proporciona suficiente flexibilidad de enrutamiento sin escote innecesario.
17. Evite los beneficios de Sharp cerca de los ajustes
El área inmediatamente al lado de un ajuste es una parte importante de la asamblea.
Forzar una manguera en una curva afilada directamente en el ajuste puede crear estrés mecánico concentrado.
Cuando sea posible, la manguera debe tener suficiente longitud recta o routing controlado cerca de la conexión.
Esto también facilita la instalación e inspección.
18. Revisar el Sendero de Flujo de Refrigerante Completa
Una asamblea de manguera debe ser evaluada como parte del camino de flujo completo.
Cada sección de mangueras contribuye a la resistencia hidráulica total del circuito de refrigeración.
Las fijación, acoplamientos, curvas y cambios de diámetro interno también pueden contribuir a la pérdida de presión.
Por esta razón, los ingenieros deben considerar todo el circuito en lugar de evaluar cada manguera en aislamiento.
19. Considerar la conexión entre la manguera y la placa fría
En el nivel del servidor, el montaje de la manguera puede conectarse directa o indirectamente a una placa fría o un manifold de distribución.
La conexión debe proporcionar un rendimiento de sellado suficiente mientras se acomoda el espacio de instalación disponible.
La manguera no debe introducir cargas innecesarias en la conexión de placa fría.
Cuando la placa fría se instala dentro de un entorno de servidor denso, la orientación de la conexión también puede afectar la gestión del cable, la limpieza del flujo de aire y el acceso al servicio.
20. Design CDU-to-Rack Hose Assemblies Cuidadosamente
Las conexiones CDU-to-rack pueden implicar conexiones flexibles relativamente largas en comparación con las conexiones ubicadas directamente dentro de un servidor.
Estas asambleas pueden tener que acomodar:
- Rack movement
- Tolerancias de instalación
- Acceso al mantenimiento
- Requisitos de presión
- Flujo obligatorio
- Espacio de enrutamiento disponible
La manguera debe tener suficiente longitud para la instalación y el servicio sin crear bucles excesivos.
See CDU to Rack Conexión: Diseño de conjuntos fiables de manguera líquido para centros de datos AI.
21. Método de la Asamblea
La forma en que la manguera está conectada a sus accesorios es parte del diseño de montaje.
Dependiendo del sistema de producto y conexión, el montaje puede implicar carmeteo, fijación u otros métodos de unión controlados.
El proceso de conexión debe seguir el procedimiento especificado del fabricante.
Una manguera apropiadamente seleccionada todavía puede experimentar fuga o fallo prematuro si el proceso de montaje es inconsistente.
22. Inspección de la Asamblea Finalizada
La inspección debe realizarse después de la asamblea y antes de que la manguera se ponga en servicio.
Los cheques típicos pueden incluir:
- Longitud de la manguera correcta
- Diámetro de manguera correcto
- Orientación de ajuste
- Integridad de conexión
- Condición de superficie visible
- Instalación UQD correcta cuando corresponda
- Falta de torsión excesiva
- Radio de curvatura correcta
Las pruebas adicionales de presión y fuga deben realizarse según los requisitos de ingeniería y calidad aplicables.
23. Pruebas de presión y fuga
Un montaje de manguera terminado debe ser evaluado según los requisitos de prueba aplicables antes de entrar en servicio.
Dependiendo de la aplicación, las pruebas pueden incluir pruebas de presión, pruebas de fugas y controles funcionales.
Los criterios de presión, duración y aceptación de las pruebas deben establecerse de acuerdo con la especificación de la manguera y los estándares aplicables o requisitos del cliente.
Las pruebas deben verificar el montaje terminado en lugar de depender solamente de la calificación nominal de los componentes individuales.
24. Hose común Errores de diseño de la Asamblea
Se pueden evitar varios problemas de diseño durante la etapa inicial de ingeniería.
| Cuestión común | Potential Consequence |
|---|---|
| Hose undersized para el flujo | Pérdida de presión superior |
| Longitud de la manguera excesiva | Pérdida de presión adicional y espacio de instalación |
| Doblamientos de altura | Estres mecánicos adicionales |
| Hose twisting | Carga torsional no deseada |
| Ajuste deficiente | Cargas de conexión adicionales |
| Selección incorrecta de materiales | Preocupaciones de compatibilidad |
| Pruebas insuficientes | Los defectos de conexión o montaje pueden permanecer indetectados |

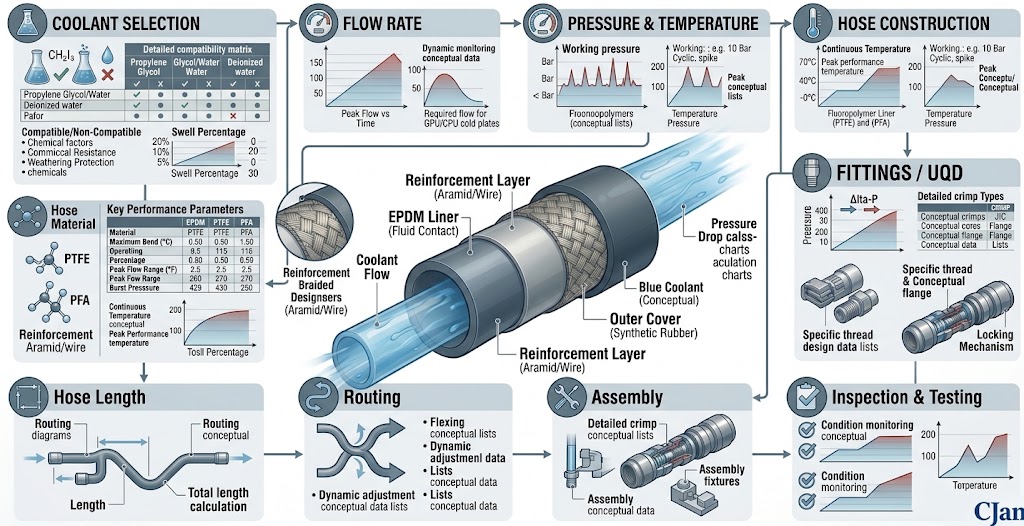

25. A Practice Hose Assembly Design Workflow
Se puede organizar un proceso práctico de diseño en los siguientes pasos:
Este proceso ayuda a evitar que se tomen decisiones individuales de componentes sin considerar el sistema de refrigeración completo.
26. Hose Assembly Design para servidores AI de alta densidad
Los servidores AI de alta densidad pueden requerir muchas conexiones refrigerantes dentro de un espacio físico limitado.
Esto hace que el enrutamiento compacto y la capacidad de servicio importantes consideraciones de diseño.
Un montaje adecuado de mangueras debe proporcionar suficiente flexibilidad para acomodar la instalación manteniendo la geometría controlada durante el funcionamiento.
La asamblea también debe seleccionarse con el flujo de refrigerante necesario y la pérdida de presión en mente.
Para aplicaciones de servidor de alta densidad, vea Cómo elegir la manguera de refrigeración líquida adecuada para servidores AI de alta densidad.
27. Elegir un proveedor de mangueras para asambleas personalizadas
Cuando una manguera estándar no es suficiente, un proveedor de manguera puede necesitar proporcionar un montaje personalizado completo.
Los ingenieros deben proporcionar al proveedor información de aplicación clara en lugar de especificar sólo el diámetro de la manguera.
La información útil incluye:
- Tipo de refrigerante
- Tasa de flujo
- Presión
- Temperatura
- Dimensiones de la manguera
- Longitud necesaria
- Tipo de ajuste
- Requisitos UQD
- Ambiente de instalación
- Requisitos de ensayo
Esto permite al fabricante evaluar el montaje completo en lugar de suministrar una manguera sin un contexto de aplicación suficiente.
28. CJAN Liquid Refrigeración Asamblea General Soluciones
CJAN proporciona soluciones de manguera de refrigeración líquida para aplicaciones en las que se deben considerar juntos materiales de manguera, construcción, accesorios y requisitos de enrutamiento.
El CJAN Liquid Cooling gama de aplicaciones cubre soluciones de manguera flexibles para sistemas de gestión térmica.
Los productos de manguera relevantes incluyen LCH, LCH-SD y LCH-SDS.
Para aplicaciones que requieran una configuración específica de manguera y conexión, la asamblea debe desarrollarse de acuerdo con los requerimientos de refrigerante, presión, temperatura, caudal, enrutamiento y ajuste.
Conclusión
Las mangueras de enfriamiento líquido fiable requieren más que seleccionar una manguera adecuada.
La manguera, el refuerzo, los accesorios, las conexiones UQD, el proceso de enrutamiento y montaje contribuyen al rendimiento de la conexión final.
Para los servidores AI, el enfoque más práctico es comenzar con los requisitos del sistema de refrigeración y luego trabajar a través de la compatibilidad de materiales, el dimensionamiento hidráulico, requisitos mecánicos, diseño de conexión y pruebas.
Un montaje de manguera bien diseñado debe proporcionar el flujo de refrigerante requerido mientras permanece mecánicamente estable, servicial y compatible con el entorno operativo.
En sistemas de refrigeración AI de alta densidad, tratar el montaje de la manguera como un componente diseñado en lugar de un simple accesorio puede hacer que el diseño de refrigeración general sea más fácil de especificar, instalar y mantener.
Para más información, visite CJAN Liquid Cooling página de aplicación.
