GLOBALCómo la presión y la temperatura afectan la fiabilidad de la manguera de refrigeración líquido en los centros de datos AI

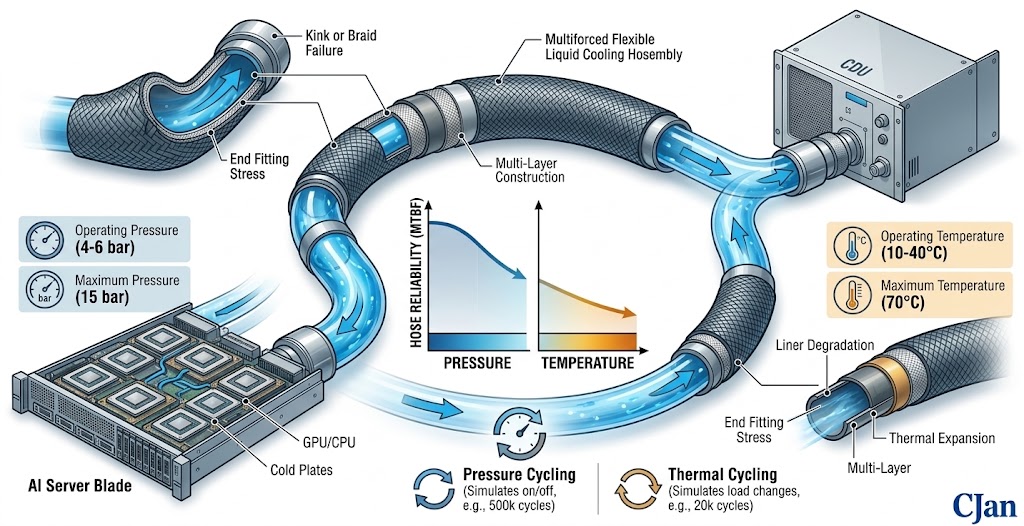

Una manguera de refrigeración líquida puede parecer perfectamente normal durante la instalación y estar expuesto a condiciones exigentes una vez que un centro de datos AI comience a funcionar.
La presión de refrigerante, la temperatura de funcionamiento, las fluctuaciones de presión y los ciclos térmicos repetidos contribuyen al medio ambiente en el que la manguera debe realizar.
Por esta razón, la presión y la temperatura deben evaluarse juntos al especificar una manguera de refrigeración líquida.
Para el papel básico de las mangueras en los sistemas de refrigeración AI, vea ¿Cómo funciona el enfriamiento líquido en los centros de datos AI?.
1. Por qué materia de presión y temperatura
Una manguera de refrigeración líquida realiza varios trabajos simultáneamente.
- Contiene el refrigerante circulante.
- Contiene presión interna.
- Aloja el movimiento del sistema y el enrutamiento.
- Funciona dentro de un rango de temperatura especificado.
- Mantiene conexiones confiables con accesorios y UQDs.
Estos requisitos están interconectados.
Por ejemplo, la temperatura puede influir en el comportamiento material, mientras que la presión coloca el estrés mecánico en la estructura de la manguera.
2. Presión de funcionamiento vs. Presión máxima
Una de las primeras distinciones que los ingenieros deben hacer es entre la presión de funcionamiento normal y la presión de diseño máxima.
Presión de funcionamiento describe la presión esperada durante el funcionamiento normal del sistema.
Presión máxima representa una condición superior que la asamblea puede tener que soportar según su especificación.
El sobre de aplicación completo debe ser considerado, incluyendo fluctuaciones de temperatura y presión.
3. La presión no siempre es constante
Los sistemas de refrigeración pueden experimentar cambios de presión durante el funcionamiento.
La presión puede variar a medida que las bombas cambian las condiciones de funcionamiento, las válvulas se abren o cierran o cambian las cargas de refrigeración.
Estas fluctuaciones son diferentes de un único valor de presión estática.
Cuando se espera el ciclismo de presión, el ensamblaje de manguera debe evaluarse para el patrón operativo real.

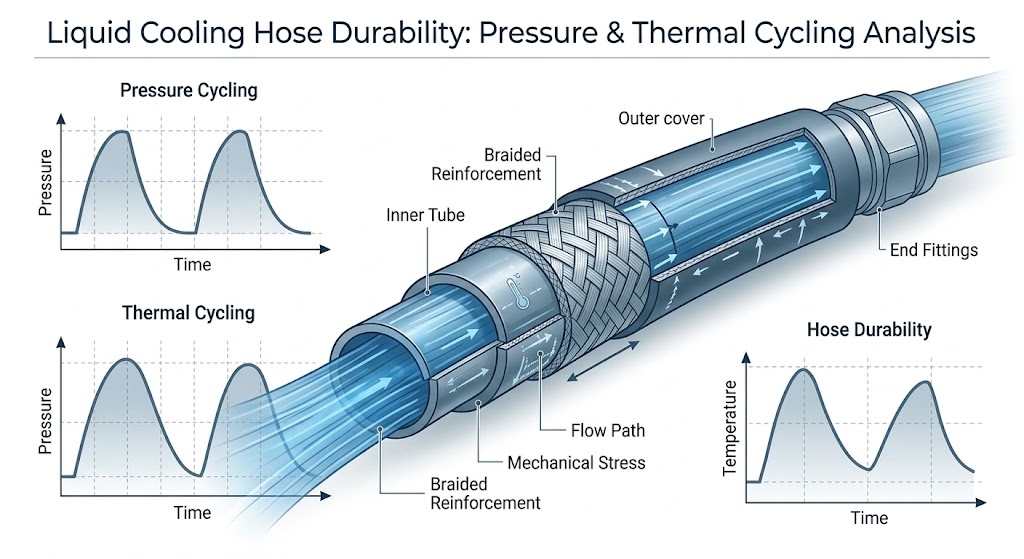

4. Pulsación de presión y Ciclismo
Los cambios de presión repetidos pueden situar el estrés cíclico en el refuerzo de la manguera y las áreas de conexión.
El significado depende de la amplitud y frecuencia de los cambios de presión, la construcción de manguera y la temperatura de funcionamiento.
Para los sistemas con fluctuaciones de presión frecuentes, las pruebas de calificación deben reflejar la aplicación real cuando sea práctico.
5. La temperatura afecta los materiales de manguera
La temperatura influye en el comportamiento físico de los materiales de polímero y elastómero.
Como cambios de temperatura, características como flexibilidad, rigidez y fuerza mecánica también pueden cambiar.
Esto no significa que una manguera se vuelva automáticamente inapropiado a una temperatura superior. Significa que la manguera debe ser seleccionada y clasificada para el rango de temperatura deseado.
6. Temperatura máxima No es lo mismo que la temperatura continua
Una temperatura máxima publicada y una temperatura de funcionamiento continua no deben interpretarse como la misma condición de ingeniería.
Una manguera puede tolerar una excursión de temperatura de corta duración que no sería apropiada como su condición de operación continua normal.
Al especificar una manguera de refrigeración, los ingenieros deben identificar:
- Temperatura de funcionamiento normal
- Temperatura máxima continua
- Excursiones a corto plazo de temperatura
- Bicicleta de temperatura
7. Ciclismo térmico puede importar más que una temperatura única
Los sistemas de refrigeración del centro de datos AI pueden experimentar cambios en la carga térmica.
A medida que cambia la temperatura del refrigerante, la manguera y otros componentes pueden expandirse y contraerse repetidamente.
El ciclismo térmico repetido crea un entorno mecánico diferente de la operación de temperatura constante.
Para aplicaciones con ciclismo térmico significativo, el ensamblaje completo de manguera debe ser considerado durante la calificación.
8. La presión y la temperatura deben evaluarse conjuntamente
La presión y la temperatura no siempre deben tratarse como especificaciones independientes.
Una manguera puede tener diferentes características de rendimiento bajo diferentes combinaciones de presión y temperatura.
Por lo tanto, una especificación útil de la aplicación parece más así:
| parámetro | Requisitos por ejemplo |
|---|---|
| Presión de funcionamiento | Definir la condición del sistema actual |
| Presión máxima | Definir límite de diseño |
| Temperatura de funcionamiento | Define el rango normal |
| Temperatura máxima | Definir la condición superior esperada |
| Ciclismo de presión | Definir si es aplicable |
| Ciclismo térmico | Definir si es aplicable |
9. Por qué Hose Cuestiones de construcción
Una manguera de refrigeración líquida es típicamente un componente multicapa en lugar de una simple pieza de tubo de polímero.
La capa interior proporciona la superficie de contacto fluido, el refuerzo contribuye a la fuerza mecánica, y la capa exterior proporciona protección ambiental.
La construcción debe ajustarse a los requisitos de presión, temperatura y mecánica de la aplicación.
10. El refuerzo ayuda a manejar la presión interna
Reforzamiento es una parte importante de muchas construcciones flexibles de mangueras con capacidad de presión.
Ayuda a la manguera mantener su forma y soportar la presión interna.
Sin embargo, el refuerzo no debe considerarse aisladamente.
El tubo interior, el refuerzo, la capa exterior y las conexiones finales trabajan juntas como un montaje.
11. Las conexiones pueden ser el punto débil
La manguera en sí es sólo una parte de la ruta del fluido.
La conexión entre manguera y fijación o UQD también necesita soportar las condiciones de presión y temperatura especificadas.
Los componentes potenciales de conexión incluyen:
- Hose end
- Fijación
- Cánula o pinza
- Sello
- UQD
Una calificación de presión para la manguera sola no define automáticamente la calificación de la asamblea completa.
12. La caída de presión es diferente de la puntuación de presión
La caída de presión y la puntuación de presión a menudo se confunden durante la selección de mangueras.
Nota de presión se refiere a la presión que el montaje de manguera está diseñado para soportar.
Caída de presión describe la pérdida de presión causada por la resistencia al fluido mientras el refrigerante se mueve a través del sistema.
Son diferentes parámetros de ingeniería.
Para cálculos de goteo de presión, vea Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.
13. El diámetro de la manguera sigue siendo importante
El diámetro interno de la manguera afecta la velocidad del refrigerante y la resistencia hidráulica.
Un diámetro interno más pequeño puede aumentar la pérdida de presión a un ritmo de flujo determinado.
Esto significa que las consideraciones de tamaño de manguera y presión deben evaluarse juntas.
Para un enfoque de tamaño detallado, véase Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI.
14. Temperatura Afecta también propiedades refrigerantes
La temperatura no sólo afecta al material de manguera.
También puede influir en propiedades refrigerantes como la viscosidad.
Los cambios en la viscosidad refrigerante pueden afectar el comportamiento hidráulico del bucle de refrigeración.
Esta es una razón por la cual la evaluación de goteo de presión debe utilizar temperaturas operativas realistas cuando sea posible.
15. Compatibilidad y Temperatura Coolant
La compatibilidad de los materiales también debe considerarse en todo el rango de temperatura previsto.
Una evaluación material realizada a temperatura ambiente puede no representar la condición completa del servicio.
Por lo tanto, el refrigerante, la temperatura y la duración de la exposición deben incluirse en la selección de materiales.
Para más información, consulte Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
16. Temperatura, Presión y Vida de Servicio
La vida útil de la manguera depende de las condiciones experimentadas durante la operación.
La exposición continua a la presión y la temperatura, combinada con el movimiento mecánico y el ciclismo, puede colocar demandas sobre la manguera con el tiempo.
Es por eso que una manguera debe ser evaluada según su sobre de servicio real en lugar de un único valor máximo.
17. Evite operar demasiado cerca del límite
Los sistemas de ingeniería generalmente se benefician del margen de diseño razonable.
Si la condición de operación normal está muy cerca del límite especificado de la manguera, puede haber menos margen para cambios operativos inesperados, picos de presión o excursiones de temperatura.
18. Rutamiento mecánico también influye en la fiabilidad
La presión y la temperatura no son los únicos factores que afectan la vida de la manguera.
Una manguera también puede experimentar flexión, torsión, vibración o contacto externo.
El enrutamiento incorrecto puede crear estrés mecánico adicional incluso cuando la presión y la temperatura están dentro de la especificación.
La manguera debe instalarse según su radio de flexión requerido y geometría de conexión.
19. Evite los beneficios Sharp cerca de las conexiones
Los extremos de la manguera y las áreas de conexión merecen especial atención durante la instalación.
La curva excesiva cerca de un ajuste puede colocar estrés adicional en el montaje.
El buen enrutamiento debe proporcionar una transición suave de la manguera a la conexión sin forzar la manguera en una curva inadecuada.
20. Movimiento de Vibración y Equipo
Las mangueras flexibles se utilizan a menudo en parte porque pueden acomodar el movimiento entre componentes conectados.
Sin embargo, el movimiento repetido puede convertirse en una carga mecánica si la manguera está mal enrutada o restringida.
En un entorno de servidor AI, la manguera puede necesitar acomodar el acceso al mantenimiento, la eliminación de componentes o el movimiento de nivel de rack.
Por lo tanto, el enrutamiento debe proporcionar suficiente flexibilidad sin crear una flexión cíclica excesiva.
21. Why AI Data Centers Require Desempeño de manguera consistente
La infraestructura de IA está cada vez más diseñada alrededor de equipos de computadoras de alta densidad y arquitecturas de refrigeración líquida.
Los componentes de refrigeración se integran en un sistema compacto donde las mangueras pueden conectar placas frías, manifolds, UQDs y CDUs dentro de un espacio de instalación limitado.
En estas condiciones, una manguera debe equilibrar:
- Capacidad de presión
- Capacidad de temperatura
- Rendimiento hidráulico
- Flexibilidad
- Compatibilidad con el material
- Confiabilidad de conexión
22. Clasificación de presión y temperatura
Cuando una solicitud requiere pruebas de calificación, las condiciones de prueba deben reflejar el entorno operativo previsto.
Dependiendo de la aplicación, la evaluación puede incluir:
- Pruebas de presión
- Pruebas de fuga
- Exposición de temperatura
- Bicicleta de presión
- Ciclismo térmico
- Pruebas de flujo
- Inspección visual
El programa de calificación exacto debe establecerse según los requisitos del sistema y los estándares aplicables.
23. Qué vigilar durante los exámenes
Un programa de prueba útil no debe centrarse sólo en si la manguera falla inmediatamente.
Los ingenieros también pueden monitorear cambios en:
- Dimensiones
- Apariencia
- Leak tightness
- Rendimiento de presión
- Rendimiento de flujo
- Integridad de conexión
Estas observaciones pueden proporcionar información adicional sobre la idoneidad a largo plazo.
24. Opciones de manguera líquido CJAN
CJAN proporciona varias configuraciones de manguera de refrigeración líquida que se pueden evaluar para el centro de datos AI y otras aplicaciones de gestión térmica.
La corriente CJAN LCH Liquid Hose enfriante está disponible como parte de la gama de mangueras de refrigeración líquida de la compañía.
Otras configuraciones incluyen LCH-SD y LCH-SDS.
La selección final del producto debe basarse en la presión real, temperatura, refrigerante, flujo, dimensiones y requisitos de conexión.

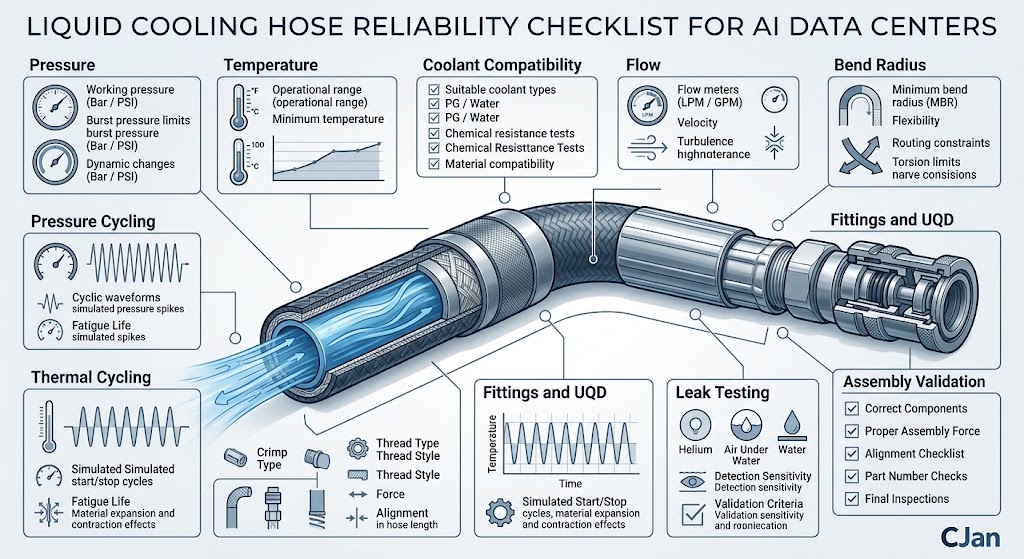

25. Lista práctica de verificación de la fiabilidad
| Tema | Comprobación de ingeniería |
|---|---|
| Presión de funcionamiento | Definido |
| Presión máxima | Definido |
| Temperatura de funcionamiento | Definido |
| Temperatura máxima | Definido |
| Bicicleta de presión | Evaluado si se aplica |
| Ciclismo térmico | Evaluado si se aplica |
| Compatibilidad de refrigeración | Confirmado |
| Hose ID | Comprobado para el flujo requerido |
| Bend radius | Confirmado |
| Fittings and UQDs | Evaluado como una asamblea |
| Validación | Definido según aplicación |
Conclusión
Fiabilidad de manguera de refrigeración líquido en un centro de datos AI depende de más de una sola presión o especificación de temperatura.
La manguera necesita funcionar dentro de la combinación real de presión, temperatura, refrigerante, flujo y condiciones mecánicas esperadas durante el servicio.
Las fluctuaciones de presión y el ciclismo térmico merecen especial atención cuando se espera que el sistema funcione continuamente o experimente cambios de volumen de trabajo.
La manguera, accesorios, sellos y UQD también deben ser evaluados como un conjunto completo de fluidos.
Las configuraciones LCH, LCH-SD y LCH-SDS de CJAN ofrecen opciones para aplicaciones de refrigeración líquida donde se deben considerar requisitos de presión, temperatura, flexibilidad y conexión.
Para los proyectos del centro de datos AI, el punto de partida más eficaz es definir el sobre operativo completo antes de seleccionar la configuración de manguera final.
Para más información, visite CJAN Liquid Soluciones de refrigeración página o revisar CJAN LCH Liquid Hose enfriante.
