GLOBALCómo prevenir el enfriamiento de manguera líquido en sistemas de centros de datos AI
En un centro de datos AI refrigerado por líquido, una fuga de manguera es más que un problema de mantenimiento.
Las conexiones de refrigerante se pueden ubicar cerca de servidores, placas frías, múltiples, CDUs y otros equipos sensibles. Por lo tanto, una pequeña fuga puede crear un problema operativo si no se detecta y aborda rápidamente.
La prevención de la fuga comienza muy bien antes de instalar la manguera. La selección de materiales, construcción de mangueras, diseño de conexiones, enrutamiento, instalación y validación tienen un papel que desempeñar.
Para una discusión más amplia de la confiabilidad de la manguera, vea Cómo la presión y la temperatura afectan la fiabilidad de la manguera de refrigeración líquido en los centros de datos AI.
1. Why Leakage is a Serious Concern in AI Data Centers
El enfriamiento líquido trae refrigerante directamente a componentes generadores de calor. Esto crea una vía térmica más directa que el enfriamiento de aire tradicional, pero también introduce conexiones de fluidos en el entorno del servidor.
Dependiendo de la arquitectura de refrigeración, las mangueras flexibles pueden conectar placas frías, manifolds, unidades de distribución y componentes de desconexión rápida.
Por lo tanto, la prevención de la fuga es parte de la fiabilidad general del sistema de refrigeración.

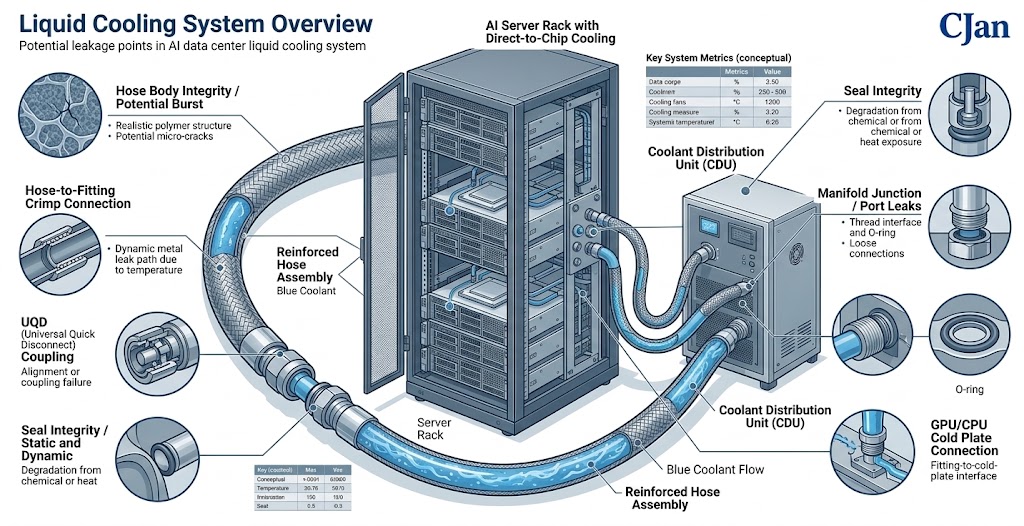

2. ¿Dónde puede un sistema de refrigeración líquido?
Una fuga no se origina necesariamente del tubo de manguera en sí.
Los posibles lugares de fuga incluyen:
- Cuerpo de manguera
- Conexión de manguera a medida
- Conexión de configuración
- Sello o anillo O
- Conexión UQD
- Interfaz manual
- Conexión de placa fría
3. Comience con el material de la manguera correcta
La selección de materiales es el primer paso para prevenir problemas de manguera a largo plazo.
La capa interna de manguera debe ser apropiada para el refrigerante que se utiliza y el rango de temperatura previsto.
La compatibilidad de los materiales no debe determinarse únicamente a partir de la resistencia a la temperatura.
Como se discutió en Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI, se deben considerar las condiciones reales de formulación y exposición de refrigerantes.
4. Confirme la presión de funcionamiento
Cada manguera de enfriamiento líquido debe seleccionarse según los requisitos de presión reales de la aplicación.
Se deben tener en cuenta la presión normal, la presión máxima y las posibles fluctuaciones de presión.
El ciclismo de presión repetido puede colocar estrés adicional en la manguera y las conexiones.
5. Temperatura También Asuntos
La temperatura afecta tanto los materiales de manguera como el refrigerante mismo.
La manguera debe ser apropiada para la temperatura normal de funcionamiento, así como la condición máxima prevista.
El ciclismo térmico también debe ser considerado donde el sistema de refrigeración experimenta cambios de temperatura repetidos.
La presión y la temperatura deben evaluarse juntos en lugar de como especificaciones aisladas.
6. Usar la construcción correcta de la manguera
Una manguera de refrigeración líquida puede contener varias capas funcionales.
La capa interna maneja contacto refrigerante, mientras que el refuerzo ayuda a proporcionar fuerza mecánica y la capa exterior proporciona protección ambiental.
La construcción debe ajustarse a los requisitos de presión, temperatura y mecánica del sistema previsto.
7. Seleccione el diámetro correcto de la manguera
El diámetro de la manguera se selecciona normalmente según el flujo requerido y el rendimiento hidráulico.
Un diámetro de manguera inadecuado puede aumentar la pérdida de presión y puede afectar el funcionamiento del sistema.
Para una discusión detallada del tamaño, vea Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI.
8. Preste atención a la conexión Hose-to-Fitting
La conexión entre la manguera flexible y la fijación es una de las áreas más importantes de la asamblea.
El método de conexión debe ser adecuado para la construcción de mangueras, diseño de montaje y requisitos de aplicación.
Una manguera con capacidad de presión adecuada todavía puede experimentar fuga si la conexión se monta incorrectamente.
9. Conexiones UQD Necesita instalación cuidadosa
Los UQD proporcionan una manera práctica de desconectar los componentes de refrigeración durante el mantenimiento.
Sin embargo, cada conexión desconectable introduce una interfaz que necesita ser adecuadamente instalada y mantenida.
El UQD debe ser compatible con el montaje de manguera y el refrigerante, y la conexión debe ser hecha de acuerdo con las instrucciones del fabricante aplicable.

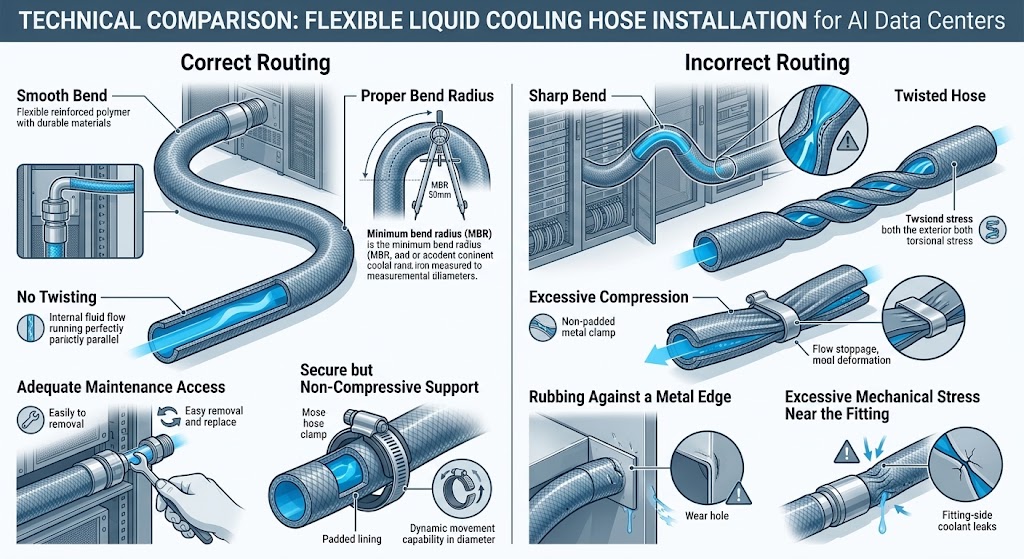

10. No forzar una manguera en posición
La geometría de instalación puede tener un efecto directo en la confiabilidad de la manguera.
Una manguera no debe ser torcida o forzada en una curva excesivamente ajustada simplemente para alcanzar una conexión.
El enrutamiento forzado puede crear estrés mecánico innecesario en el cuerpo de la manguera o área de conexión.
11. Respetar el Radius Bend requerido
Las mangueras flexibles están diseñadas para doblar, pero cada construcción tiene límites.
La flexión excesiva puede deformar la manguera y aumentar el estrés dentro de la asamblea.
Durante la instalación, la manguera debe mantener un radio de flexión adecuado y no debe ser afilada.
12. Evite cambiar la manguera
Bender y retorcer no son el mismo movimiento.
Una manguera a veces puede ser enrutada a través de una curva mientras permanece en una orientación neutra. Tocando la manguera alrededor de su propio eje puede introducir estrés mecánico adicional.
Cuando sea posible, la instalación debe permitir que la manguera siga un camino natural sin carga torsional.
13. Prevención de los daños externos
Las mangueras también pueden ser dañadas por el entorno de instalación circundante.
Las fuentes potenciales incluyen:
- Aristas de metal afilados
- Robo repetido
- Clamping at ubicaciones inadecuadas
- Vibración excesiva
- Contacto con superficies calientes
- Caída inadecuada alrededor de componentes móviles
La capa protectora externa no debe ser tratada como sustituto de la correcta enrutamiento y protección.
14. Evite la vibración excesiva
El equipo de refrigeración puede generar vibración mecánica a través de bombas, ventiladores, válvulas y otros componentes.
Las mangueras flexibles pueden ayudar a aislar el movimiento, pero todavía necesitan ser enrutadas adecuadamente.
Donde la vibración es significativa, el montaje de manguera debe ser evaluado para las condiciones mecánicas esperadas.
15. Movimiento de manguera de control
Una manguera que se mueve libremente puede frotar contra componentes cercanos o curvarse repetidamente en la misma ubicación.
Los soportes adecuados o las características de enrutamiento pueden ayudar a mantener la geometría de manguera destinada.
Sin embargo, los soportes no deben comprimir o deformar la manguera innecesariamente.
16. Revisar la conexión antes de iniciar el sistema
La inspección visual debe realizarse antes de introducir refrigerante en el sistema.
Mira eso:
- Las conexiones están completamente comprometidas.
- Las mangueras se enruzan correctamente.
- No hay curvas afiladas.
- No existe ningún daño visible.
- Los UQD están correctamente conectados.
- Los ajustes están instalados correctamente.
17. Pruebas de presión antes de la operación
Cuando sea requerido por el diseño del sistema, las pruebas de presión pueden ayudar a identificar problemas antes de que el sistema de refrigeración se ponga en servicio normal.
La presión y el procedimiento de prueba deben seguir las especificaciones de manguera, montaje y sistema aplicables.
18. Pruebas de fuga es diferente de la inspección visual
Una inspección visual puede identificar problemas de instalación obvios, pero no puede detectar todas las posibles vías de fuga.
Dependiendo de los requisitos del sistema, pueden ser adecuados métodos adicionales de prueba de fugas.
El método de prueba debe seleccionarse según la arquitectura de refrigeración y el rendimiento de fuga requerido.
19. No Ignorar Pequeños signos de leakage
Una pequeña cantidad de humedad, residuos o un cambio inesperado en el nivel de refrigeración no debe ser desechada automáticamente.
Cualquier indicación de fuga debe ser investigada para determinar su fuente.
La causa puede ser un problema de conexión, problema de sellado, daño de manguera u otro componente en el circuito de refrigeración.
20. Inspeccionar la Asamblea completa, no sólo la manguera
Una manguera puede permanecer intacta visualmente mientras una conexión desarrolla un problema.
Por esta razón, la inspección debe cubrir la ruta completa del fluido.
| Componente | Enfoque de inspección |
|---|---|
| Hose | Daño, deformación, desgaste |
| Fijación | Integridad de conexión |
| Sello | Condición y compatibilidad |
| UQD | Participación y sellado |
| Manifold | Confección de la interfaz |
| Placa fría | Integridad de conexión |
21. El acceso al mantenimiento debe considerarse durante el diseño
Los componentes de refrigeración líquido pueden necesitar desconectarse durante el mantenimiento o reemplazo del servidor.
El enrutamiento de mangueras debe proporcionar suficiente acceso para que los técnicos inspeccionen y presten servicio a la conexión sin poner estrés innecesario en la manguera.
Una manguera que es difícil de acceder puede ser manejada incorrectamente durante el mantenimiento.
22. Evite repetir los componentes de reutilización sin evaluación
Algunas asambleas de refrigeración líquida están diseñadas para una conexión y desconexión repetidas, mientras que otras están destinadas a un patrón de servicio diferente.
Por lo tanto, los requisitos de reutilización deben definirse durante el diseño del sistema.
Las especificaciones del ciclo de conexión de los fabricantes UQD y los requisitos de montaje de manguera deben ser seguidos cuando corresponda.
23. Limpieza puede afectar la fiabilidad de la conexión
Los sistemas de refrigeración líquido pueden tener requisitos específicos de limpieza.
La contaminación alrededor de accesorios, sellos o interfaces de desconexión puede interferir con el sellado adecuado o introducir material no deseado en el circuito refrigerante.
Por consiguiente, los procedimientos de la Asamblea y el mantenimiento deben atender a los requisitos de limpieza apropiados para el sistema de refrigeración.
24. Control de presión y temperatura durante la operación
La vigilancia de las condiciones de funcionamiento puede ayudar a identificar los cambios antes de que se conviertan en problemas mayores.
Los parámetros útiles del sistema pueden incluir:
- Presión de refrigeración
- Temperatura refrigerante
- Tasa de flujo
- Nivel de refrigeración
- Señales de detección de fugas
La estrategia de monitoreo exacta depende de la arquitectura del sistema de refrigeración.

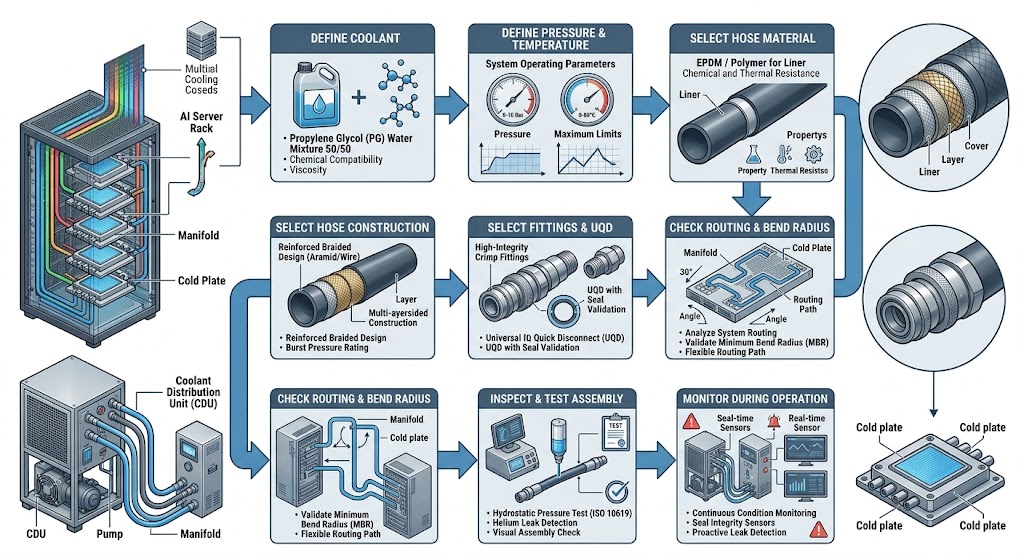

25. Una práctica Leak-Prevention Flujo de trabajo
Este enfoque mueve la prevención de fugas de una tarea de mantenimiento reactiva a un proceso de ingeniería.
26. Cinco causas comunes del problema de la manguera líquido
1. Selección incorrecta de materiales
El material de manguera puede no ser adecuado para el refrigerante o rango de temperatura real.
2. Pobre Asamblea de Conexión
Una conexión de manguera a montaje inapropiado o UQD puede crear un camino de fuga.
3. Excesivo de Bending o Twisting
El enrutamiento incorrecto puede crear estrés mecánico innecesario.
4. Daños externos
El frotamiento, los bordes agudos o la vibración excesiva pueden dañar la manguera con el tiempo.
5. Validación insuficiente
Los problemas de instalación o montaje pueden permanecer sin descubrir si el sistema no es adecuadamente inspeccionado o probado antes de la operación.
27. How Hose Confiabilidad y fiabilidad Leak Prevention Trabajar juntos
La prevención de la fuga no debe tratarse como un tema separado de la confiabilidad de la manguera.
Presión, temperatura, compatibilidad refrigerante y enrutamiento mecánico influyen en el rendimiento a largo plazo.
El artículo anterior de esta serie, Cómo la presión y la temperatura afectan la fiabilidad de la manguera de refrigeración líquido en los centros de datos AI, cubre estas condiciones de funcionamiento con mayor detalle.
28. Opciones de manguera líquido CJAN
CJAN proporciona configuraciones de manguera de refrigeración líquida que pueden ser evaluadas según refrigerantes, presión, temperatura, flujo, flexibilidad y requisitos de conexión.
La corriente CJAN LCH Liquid Hose enfriante es parte de la gama de productos de refrigeración líquida.
Otras configuraciones incluyen LCH-SD y LCH-SDS.
Para aplicaciones del centro de datos AI, la configuración adecuada debe seleccionarse según el refrigerante real, presión, temperatura, velocidad de flujo, espacio de instalación y requisitos de conexión.
29. Una lista simple de verificación previa al despliegue
| Check | Situación |
|---|---|
| Compatibilidad de refrigerante confirmada | Necesidades |
| Requisitos de presión confirmados | Necesidades |
| Requisitos de temperatura confirmados | Necesidades |
| Tamaño de la manguera confirmado | Necesidades |
| Ajustes seleccionados | Necesidades |
| Compatibilidad UQD confirmada | Si se aplica |
| Radio de Bend | Necesidades |
| Reviso de rutina | Necesidades |
| Assembly inspected | Necesidades |
| Pruebas de carga / presión completa | Según los requisitos del sistema |
Conclusión
Prevenir la fuga de manguera de refrigeración líquida en un centro de datos AI comienza con la ingeniería adecuada en lugar de esperar que ocurra una fuga.
El material refrigerante, presión, temperatura y manguera debe definirse primero. La construcción de mangueras, diámetro, accesorios, UQDs y enrutamiento deben ser seleccionados alrededor de los requisitos del sistema.
La calidad de la instalación es igualmente importante. Las curvas de afeitado, la vibración excesiva, la abrasión externa y las conexiones mal montadas pueden socavar una manguera de otro modo adecuada.
Antes del despliegue, la inspección y las pruebas apropiadas pueden proporcionar una capa adicional de confianza.
Las configuraciones LCH, LCH-SD y LCH-SDS de CJAN pueden evaluarse para aplicaciones de refrigeración líquida según requisitos específicos de operación y conexión.
