GLOBALCómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI
Seleccionar el tamaño correcto de la manguera para un sistema de refrigeración del centro de datos AI es más que elegir un tubo que se ajuste al conector disponible.
El diámetro interno de la manguera influye en la velocidad de refrigerante, la caída de presión y la cantidad de flujo que puede pasar a través del bucle de refrigeración. Al mismo tiempo, las dimensiones físicas afectan el enrutamiento, doblar radio, hardware de conexión y espacio de instalación dentro del rack.
Para sistemas de IA de alta densidad, estos factores deben ser considerados juntos.
Para una introducción al papel de las mangueras de refrigeración líquida en la infraestructura AI, vea ¿Cómo funciona el enfriamiento líquido en los centros de datos AI?.
1. Por qué el tamaño de la manguera importa enfriamiento líquido AI
Los sistemas de refrigeración líquido transfieren el calor de procesadores, GPU u otros componentes de alta potencia en un bucle refrigerante circulante.
La manguera proporciona una trayectoria de flujo flexible entre componentes como placas frías, múltiples, CDUs y acoplamientos de desconexión rápida.
Su diámetro interno afecta directamente al paso del flujo.
Esta relación se vuelve cada vez más importante a medida que aumenta el flujo refrigerante requerido.
2. Comience con el flujo de refrigerante requerido
El tamaño de la manguera debe comenzar con la velocidad de flujo necesaria del sistema de refrigeración.
El flujo requerido depende de la carga térmica y el aumento de temperatura permitido a través del circuito de refrigeración.
Una relación simplificada de transferencia de calor es:
El cálculo de ingeniería real puede requerir parámetros adicionales del sistema, pero esta relación ilustra por qué la velocidad de flujo es fundamental para el tamaño de la manguera.
Por lo tanto, debe seleccionarse una manguera después de que se haya establecido el rango de flujo requerido en lugar de antes.
3. La identificación de la manguera es más importante que la manguera para flujo
Al discutir el rendimiento hidráulico, los ingenieros deben distinguir entre diámetro interno y diámetro exterior.
Diámetro interno (ID) determina el paso de flujo aproximado a través de la manguera.
Diámetro exterior (OD) es más relevante para la limpieza de instalación, sujeción, enrutamiento e integración mecánica.
Dos mangueras pueden tener dimensiones externas similares mientras tienen diferentes pasajes de flujo interno debido a diferencias en la construcción de muros.

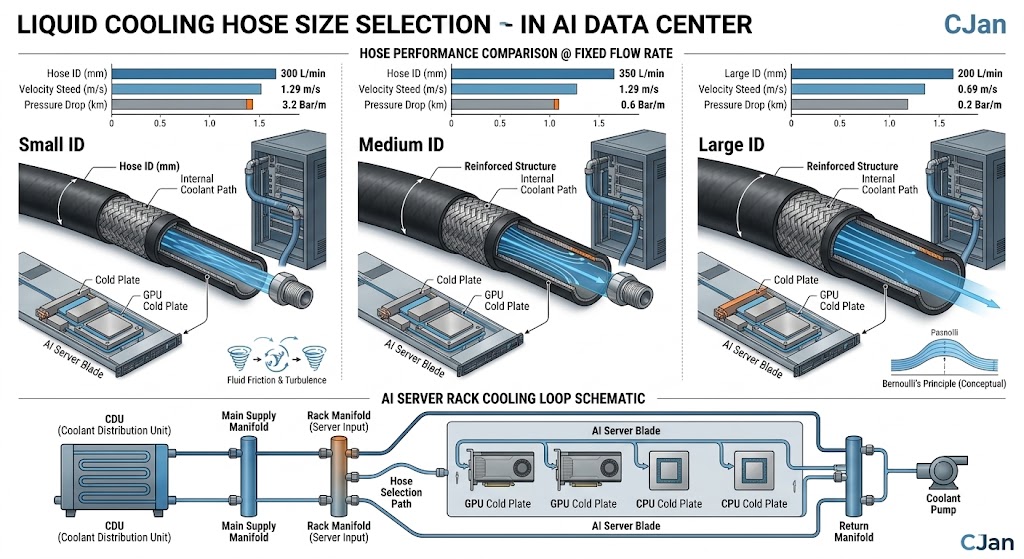

4. Cómo influye el diámetro de la manguera
Para un determinado refrigerante y caudal, reducir el diámetro interno aumenta la velocidad de refrigerante.
La velocidad superior generalmente aumenta la pérdida de presión friccional.
Es por eso que una manguera de tamaño inferior puede convertirse en una restricción en un circuito de refrigeración de alto flujo.
El comportamiento de goteo de presión debe revisarse en el flujo de diseño real en lugar de en una condición de prueba arbitraria.
Para una discusión más profunda, vea Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.
5. ¿Una manguera más grande mejora siempre el enfriamiento?
No necesariamente.
Un diámetro interno más grande puede reducir la resistencia hidráulica, pero la manguera todavía necesita integrarse con el resto del sistema de refrigeración.
El aumento del tamaño de la manguera puede requerir mayor:
- Fittings
- Puertos múltiples
- UQDs
- Abrazaderas o hardware de conexión
- Espacio de rotación
Una manguera más grande también puede ser menos conveniente en un entorno de servidor ajustado.
Por lo tanto, el objetivo es seleccionar un tamaño adecuado en lugar de simplemente maximizar el diámetro.
6. Considere el camino de flujo completo
La manguera es sólo una parte del circuito hidráulico.
Cada sección puede aportar resistencia hidráulica.
Si una manguera tiene un diámetro interno relativamente grande, pero el UQD o la fijación tiene un paso de flujo significativamente menor, la conexión puede convertirse en el punto límite.
Por lo tanto, el tamaño de la manguera debe coordinarse con la arquitectura de conexión completa.

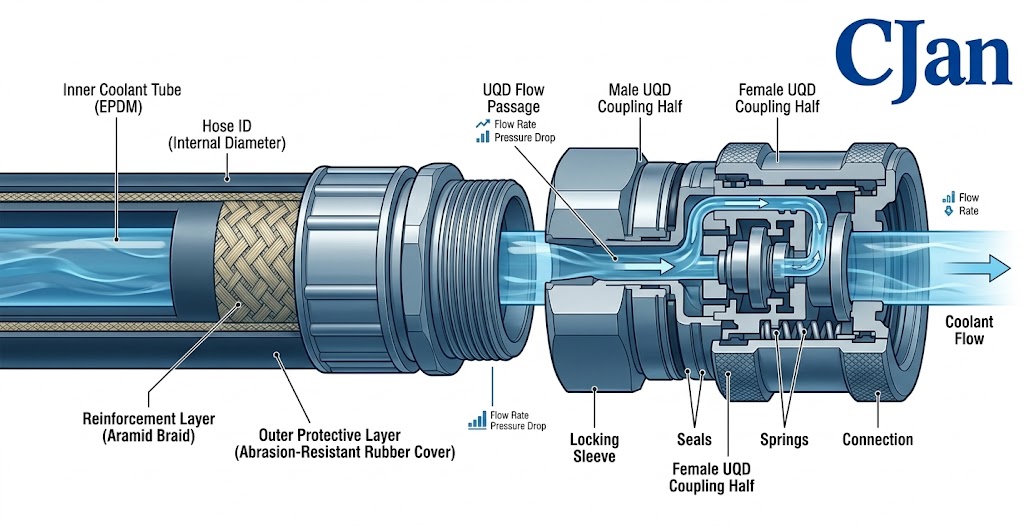

7. Combina el tamaño de la manguera con el UQD
Los UQD proporcionan una manera práctica de conectar y desconectar componentes de refrigeración líquida durante el servicio de equipo.
Sin embargo, el UQD también forma parte del camino de flujo refrigerante.
Por lo tanto, la manguera y el UQD deben tratarse como un montaje durante la evaluación hidráulica.
Una pregunta de diseño útil no es simplemente:
¿Qué diámetro debería usar?
Es:
¿Qué configuración de manguera y conexión proporciona el flujo requerido con pérdida de presión aceptable?
8. Tamaño de la manguera y radiación mínima de la manguera
El enrutamiento físico es otra consideración importante.
Las mangueras más grandes generalmente requieren más espacio de instalación y pueden tener un radio de curvado mínimo más grande.
Dentro de un rack de servidor AI, las mangueras pueden necesitar recorrer placas frías, componentes de potencia, manifolds y otros hardware.
Una manguera que realiza bien hidráulicamente puede ser inadecuada si no puede ser enruída sin una curva excesiva.
9. Evite seleccionar una manguera que es demasiado pequeña
Una manguera de tamaño inferior puede crear varios problemas.
- Velocidad de refrigeración superior
- Caída de presión superior
- Mayor presión de la bomba
- Limitaciones de flujo potencial
- márgen de diseño reducido
El problema puede no ser obvio durante la operación de baja carga.
Puede ser más significativo cuando el sistema alcanza su condición de operación de alta carga prevista.
10. Evite seleccionar una manguera que es excesivamente grande
Oversizing también tiene desventajas.
- Más espacio de instalación
- Herraje de conexión más grande
- radius doblado potencialmente mayor
- Uso más alto de materiales
- Más difícil integración de racks
Por esta razón, la selección de mangueras debe basarse en requisitos de ingeniería en lugar de una preferencia general para un tubo más grande.
11. Tipo de refrigerante debe ser considerado
Diferentes formulaciones refrigerantes pueden tener diferentes propiedades físicas.
La viscosidad y densidad influyen en el comportamiento hidráulico, mientras que la compatibilidad química determina si el material de manguera es adecuado para el servicio a largo plazo.
Por lo tanto, el tamaño de la manguera no debe seleccionarse independientemente del refrigerante.
Para los sistemas que utilizan refrigerantes a base de agua, la evaluación hidráulica todavía debe considerar la formulación refrigerante real y la temperatura de funcionamiento.
12. La temperatura puede cambiar el comportamiento hidráulico
Las propiedades de refrigeración pueden cambiar como cambios de temperatura.
Debido a que la viscosidad puede afectar la resistencia al flujo, el comportamiento de goteo de presión a una temperatura puede no ser idéntico al comportamiento a otra temperatura.
Para sistemas con un rango de temperatura de funcionamiento relativamente amplio, la evaluación de la manguera debe considerar las condiciones de funcionamiento pertinentes en lugar de depender de un solo punto nominal.
13. Longitud de la manguera también importa
Una vez seleccionado el diámetro de la manguera, se debe considerar la longitud de la manguera.
Mangueras más largas generalmente crean más pérdida de presión friccional que carreras más cortas con el mismo diámetro interno y condiciones de refrigeración.
En un sistema de refrigeración a nivel de rack, las mangueras de suministro y retorno pueden contribuir a la resistencia total del sistema.
Por lo tanto, debe diseñarse la oxidación para proporcionar suficiente servicio sin introducir la longitud innecesaria de la manguera.
14. Considerar las líneas de suministro y retorno juntas
Un bucle de refrigeración líquida normalmente contiene tanto vías de suministro como de retorno.
Si ambos caminos utilizan mangueras flexibles, ambos contribuyen a la resistencia hidráulica del sistema.
Evaluar sólo la manguera de suministro puede subestimar la pérdida total de presión relacionada con la manguera.
15. Construcción de mangueras puede afectar el área de flujo disponible
Las mangueras de enfriamiento líquido pueden usar múltiples capas, incluyendo una capa de contacto de fluido interno, refuerzo y una capa protectora externa.
La construcción influye en el rendimiento mecánico y puede afectar la relación entre el diámetro exterior y el diámetro interno.
Por esta razón, la selección de mangueras debe utilizar los datos dimensionales reales del fabricante.
La manguera no debe ser juzgada sólo por su apariencia externa o tamaño exterior nominal.
16. Clasificación de presión y tamaño de la manguera son parámetros diferentes
Una manguera puede tener una calificación de presión adecuada mientras que todavía no es adecuada desde una perspectiva hidráulica.
Nota de presión describe la capacidad de presión.
El tamaño de la manguera influye en la velocidad de flujo y la pérdida de presión.
17. Cómo construir una especificación de tamaño de manguera
Antes de ponerse en contacto con un fabricante de mangueras, prepare una especificación de aplicación básica.
| parámetro | Información para definir |
|---|---|
| Coolant | Tipo fluido y formulación |
| Tasa de flujo | Flujo normal y máximo requerido |
| Temperatura | Temperatura máxima y de funcionamiento |
| Presión | Presión de funcionamiento y diseño |
| Longitud de la manguera | Longitud aproximada de suministro y retorno |
| Espacio disponible | Limitaciones de rotación y remoción |
| Conexión | Requisitos de ajuste y UQD |
18. Proceso de selección de tamaño de la manguera práctica
Esta secuencia ayuda a prevenir la situación común en la que se selecciona el diámetro de la manguera antes de que se entiendan los requisitos reales de refrigeración.
19. Por qué las condiciones de aplicación importan más que un tamaño genérico de la manguera
No hay un solo tamaño de manguera que sea automáticamente correcto para cada sistema de refrigeración del centro de datos AI.
Los diferentes sistemas pueden tener diferentes:
- Cargas térmicas
- Formulaciones refrigerantes
- Requisitos de flujo
- Límites de presión
- Diseños de mapas
- Arquitecturas de conexión
En consecuencia, una manguera que funciona bien en una arquitectura de refrigeración puede no ser la mejor opción para otro.
20. Selección de tamaño de la manguera para los Racks AI de alta densidad
Los racks AI de alta densidad imponen exigencias adicionales a la infraestructura de refrigeración.
Más carga térmica puede requerir mayor flujo de refrigerante, mientras que el espacio físico disponible para mangueras sigue siendo limitado.
Esto crea un intercambio práctico de ingeniería:
Por lo tanto, la mejor solución es generalmente un diseño de sistema coordinado en lugar de una decisión aislada de tamaño de manguera.
21. Cómo pueden evaluarse las mangueras de refrigeración líquida CJAN
CJAN proporciona varias configuraciones de manguera para aplicaciones de refrigeración líquida.
El CJAN LCH Liquid Hose enfriante se puede evaluar según el flujo requerido, temperatura, presión, dimensiones y configuración de conexión.
Otras configuraciones incluyen LCH-SD y LCH-SDS.
Para una recomendación específica de la aplicación, deben proporcionarse los parámetros operativos reales en lugar de seleccionar un producto únicamente del tamaño nominal de la manguera.
22. No ignorar la Asamblea de la manguera terminada
El producto final instalado en un rack AI puede contener manguera, accesorios, UQDs y otros componentes de conexión.
El montaje terminado debe ser revisado para:
- Flujo obligatorio
- Caída de presión
- Nota de presión
- Gama de temperatura
- Leak tightness
- Bend radius
- Compatibilidad de conexión
Esto es particularmente importante cuando el bucle de refrigeración tiene un margen de presión limitado.
23. Un ejemplo de ingeniería simple
Considere un bucle de refrigeración AI que requiere un flujo de refrigerante definido a través de una manguera flexible.
En lugar de seleccionar inmediatamente la manguera por tamaño nominal, el ingeniero puede comparar varios diámetros internos candidatos en las mismas condiciones.
| Tema de evaluación | Candidato A | Candidato B | Candidato C |
|---|---|---|---|
| Coolant | Igual. | ||
| Temperatura | Igual. | ||
| Tasa de flujo | Igual. | ||
| Longitud de la manguera | Igual. | ||
| Diámetro interno | Pequeñas | Mediana | Grande |
| Supresión de presión | Medida | Medida | Medida |
| Routing | Check | Check | Check |
Esta comparación proporciona una base mucho más fuerte para la selección que elegir una manguera basada sólo en el diámetro exterior.
24. Cinco preguntas que hacer antes de ordenar
1. ¿Qué tipo de flujo se requiere?
Defina el flujo operativo normal y máximo cuando sea posible.
2. ¿Qué refrigerante se utilizará?
El material de manguera debe ser compatible con el refrigerante real.
3. ¿Qué caída de presión es aceptable?
Esto ayuda a determinar si el diámetro interno propuesto es adecuado.
4. ¿Qué hardware de conexión se utilizará?
Las dimensiones de la manguera y el UQD deben considerarse juntas.
5. ¿Cómo se enrutará la manguera?
Compruebe el radio de curvatura, espacio disponible y acceso al servicio antes de finalizar la configuración de la manguera.
25. Lista de verificación de la manguera de refrigeración líquido
| Requisitos | Check |
|---|---|
| Flujo refrigerante obligatorio | Definido |
| Tipo de refrigerante | Confirmado |
| Temperatura de funcionamiento | Confirmado |
| Presión de funcionamiento | Confirmado |
| Diámetro interno de manguera | Evaluado |
| Caída de presión | Comprobado en el flujo de diseño |
| Longitud de la manguera | Estimación de la carga real |
| UQD y compatibilidad adecuada | Confirmado |
| Radio de curvatura mínima | Confirmado |
| Montaje final | Validación |
Conclusión
Seleccionar una manguera de refrigeración líquida para un centro de datos AI comienza con el requisito de enfriamiento, no la manguera misma.
El flujo refrigerante obligatorio establece el objetivo hidráulico. El diámetro interno de la manguera se convierte en un factor importante para controlar la velocidad de refrigerante y la caída de presión. Longitud de la manguera, propiedades refrigerantes, temperatura, accesorios, UQDs y enrutamiento deben ser considerados también antes de seleccionar la configuración final.
El enfoque más práctico es evaluar la manguera como parte del conjunto completo de refrigeración.
Las configuraciones LCH, LCH-SD y LCH-SDS de CJAN ofrecen opciones para aplicaciones de refrigeración líquida donde es necesario considerar el rendimiento hidráulico, la flexibilidad y la integración del sistema.
Para los proyectos del centro de datos AI, los ingenieros pueden iniciar la evaluación definiendo el tipo de refrigerante, caudal, presión, temperatura, longitud de manguera y requisitos de conexión.
