GLOBALCómo elegir la manguera de refrigeración líquida adecuada para servidores AI de alta densidad
A medida que los servidores AI se vuelven más poderosos, el diseño de refrigeración se está volviendo menos indulgente.
Los sistemas GPU de alta densidad pueden colocar cargas térmicas sustanciales en una cantidad relativamente pequeña de espacio de rack. El enfriamiento líquido ayuda a alejar el calor de estos componentes, pero el rendimiento del bucle de refrigeración depende de cada parte de la trayectoria del fluido.
La manguera es una de esas partes.
Puede parecer una conexión flexible simple, pero su diámetro interno, material, capacidad de presión, rango de temperatura, radio de curvatura y método de conexión pueden afectar al sistema final.
Para una visión general de cómo funciona el enfriamiento líquido en la infraestructura AI, vea ¿Cómo funciona el enfriamiento líquido en los centros de datos AI?.
1. Por qué Hose Cuestiones de selección en servidores AI de alta densidad
En un servidor convencional refrigerado por aire, no hay manguera líquida corriendo directamente a través del circuito de refrigeración alrededor del hardware de computación.
En un sistema de refrigeración líquida, las mangueras flexibles pueden convertirse en parte de la ruta principal que transporta refrigerante entre componentes.
Dependiendo de la arquitectura, las mangueras pueden conectar:
- Placas frías
- Manifolds
- CDUs
- Módulos de refrigeración de servidores
- UQDs
- Otros componentes de manipulación de fluidos
Eso hace que la selección de mangueras sea una decisión de diseño del sistema en lugar de simplemente una decisión de compra.
2. Comience con la arquitectura de refrigeración
Antes de seleccionar una manguera, entienda dónde se instalará.
Una manguera utilizada entre un manifold de rack y un servidor puede tener diferentes requisitos de una manguera usada en otra parte de la infraestructura de refrigeración.
Las primeras preguntas deben ser:
- ¿Dónde está la manguera?
- ¿Qué componentes conecta?
- ¿Qué refrigerante fluye a través de ella?
- ¿Qué presión experimenta?
- ¿Qué rango de temperatura se espera?
- ¿Cuánto flujo se requiere?
- ¿Cuánto movimiento se espera?
3. Definir el refrigerante primero
El refrigerante es uno de los primeros parámetros que deben identificarse.
Los diferentes sistemas de refrigeración líquida pueden usar diferentes formulaciones de refrigeración, y el material de manguera necesita ser adecuado para el fluido real.
La compatibilidad de los materiales debe evaluarse junto con las condiciones de temperatura y exposición.
Para una discusión más detallada, vea Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
4. Determinar la tasa de flujo requerida
La manguera debe permitir el flujo refrigerante requerido sin crear resistencia hidráulica innecesaria.
El flujo requerido depende de la carga de refrigeración y la diferencia de temperatura permitida a través del sistema.
Una relación simplificada es:
Los cálculos del sistema real deben utilizar los parámetros del bucle de enfriamiento completo.
5. Seleccione el Diámetro Interno con cuidado
El diámetro interno tiene una influencia directa en la velocidad del fluido y la pérdida de presión.
Si la manguera es demasiado pequeña para el flujo requerido, la pérdida de presión puede convertirse en una consideración de diseño importante.
Si la manguera es innecesariamente grande, sin embargo, el tamaño adicional puede crear problemas de instalación o embalaje.
Por lo tanto, el tamaño de la manguera debe equilibrar los requisitos hidráulicos con limitaciones de instalación física.
Para más información, consulte Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI.
6. Comprender los requisitos de presión
Identificar la presión normal y la presión máxima esperada.
Las fluctuaciones de presión también deben ser consideradas donde el sistema experimenta cambios de bomba, operación de válvula u otras condiciones transitorias.
El montaje de manguera debe ser adecuado para el ambiente de presión real en lugar de ser seleccionado de un solo valor nominal.
Para una discusión más profunda, vea Cómo la presión y la temperatura afectan la fiabilidad de la manguera de refrigeración líquido en los centros de datos AI.
7. Considere la temperatura de funcionamiento
La temperatura afecta el comportamiento del material de manguera, así como las propiedades de refrigeración.
Definir el rango de operación esperado en lugar de utilizar sólo un número de temperatura.
Los valores importantes pueden incluir:
- Temperatura de funcionamiento normal
- Temperatura máxima continua
- Excursiones a corto plazo de temperatura
- Bicicleta térmica
La presión y la temperatura deben considerarse juntos durante la selección de mangueras.
8. Evaluar el ciclo térmico
Las cargas de trabajo de IA no necesariamente permanecen constantes.
Los cambios en la carga de cálculo pueden influir en las condiciones térmicas del circuito de refrigeración.
Cuando la temperatura de refrigerante aumenta y cae repetidamente, el ensamblaje de manguera puede experimentar ciclismo térmico repetido.
Para aplicaciones con ciclismo térmico significativo, el enfoque de calificación debe reflejar las condiciones de funcionamiento previstas.
9. Elija la construcción de la manguera para la aplicación

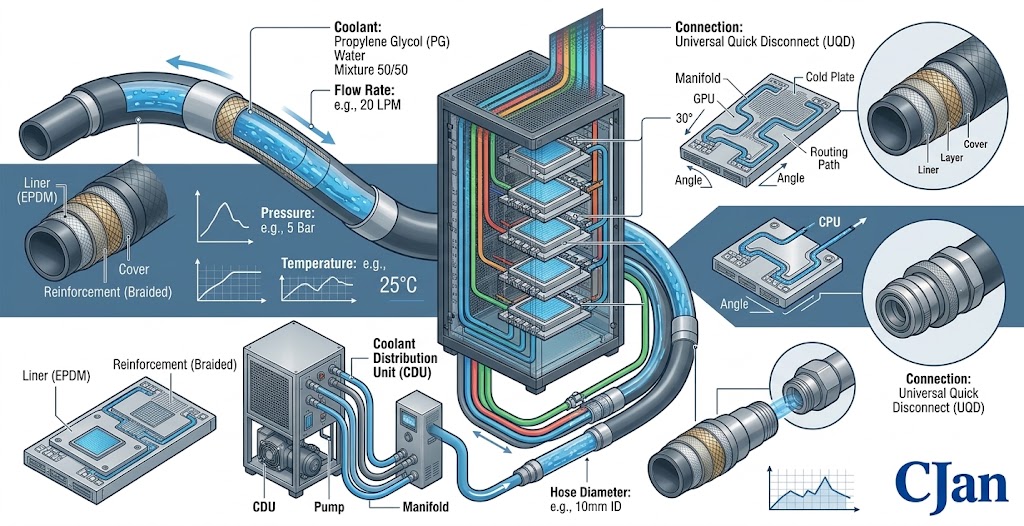

Las mangueras de refrigeración líquida pueden utilizar diferentes construcciones de materiales y refuerzo.
Una manguera típicamente reforzada puede incluir:
Cada capa tiene una función diferente, y la construcción debe ser igualada al entorno operativo previsto.
10. Material de coincidencia a la aplicación
No hay un solo material de manguera que sea automáticamente ideal para cada sistema de enfriamiento líquido.
Dependiendo de la aplicación, los ingenieros pueden evaluar materiales tales como construcciones elastómeros o fluoropolímeros.
La selección debe considerar:
- Compatibilidad de refrigeración
- Gama de temperatura
- Requisitos de presión
- Flexibilidad
- Consideraciones relativas a la permeación
- Requisitos de limpieza
- Condiciones de servicio previstas
11. La flexibilidad es importante en el enfriamiento de plataformas
Los entornos de servidores de alta densidad suelen dejar espacio limitado para el enrutamiento de fluidos.
La manguera puede tener que acomodar tolerancias de instalación, movimiento de equipos y acceso a mantenimiento.
Una manguera flexible puede simplificar el enrutamiento, pero la flexibilidad no debe venir a expensas de presión, temperatura o requisitos de compatibilidad.
12. Check Bend Radius Antes de la instalación
Cada construcción de manguera tiene un límite práctico de flexión.
Una manguera no debe ser forzada en una curva más ajustada simplemente porque el espacio de instalación disponible es limitado.
Durante el diseño del sistema, la ruta de la manguera se debe revisar contra el radio de curvas requerido.
13. Evite el recubrimiento de manguera
Una manguera puede doblarse mientras permanece en una orientación neutral, pero retorcerla alrededor de su eje longitudinal crea estrés mecánico adicional.
Esto puede ser especialmente importante cuando las mangueras conectan componentes que se eliminan con frecuencia durante el mantenimiento del servidor.
El enrutamiento debe permitir que la manguera se mueva naturalmente sin carga torsional innecesaria.
14. Considerar el método de conexión
La manguera es sólo una parte del montaje del fluido.
El método de conexión puede incluir accesorios, extremos reprimidos, sellos y UQDs.
La conexión debe ser compatible con la construcción de mangueras y la presión, temperatura y refrigerante.
Una manguera que cumple con la especificación requerida no hace automáticamente el montaje completo adecuado.
15. Por qué Asuntos de Selección UQD
Los UQD pueden simplificar el mantenimiento permitiendo que las conexiones de refrigeración se desconecten sin reconstruir toda la trayectoria del fluido.
Sin embargo, la selección de UQD debe considerar los mismos parámetros de aplicación utilizados para la manguera.
- Compatibilidad de refrigeración
- Capacidad de presión
- Gama de temperatura
- Tamaño de conexión
- Requisitos de flujo
- Requisitos de conexión y desconexión
16. Calcular la caída de presión
La caída de presión es una consideración hidráulica importante al seleccionar una manguera.
Depende de factores como el diámetro interno de la manguera, la longitud, las propiedades refrigerantes y las condiciones de flujo.
El objetivo no es necesariamente minimizar la caída de presión de manguera a cualquier costo. El objetivo es lograr el rendimiento de refrigeración requerido manteniendo el diseño hidráulico dentro de las capacidades del sistema.
Para más detalles, vea Cómo calcular y controlar la caída de presión en los centros de datos AI.
17. Longitud de la manguera puede afectar el rendimiento del sistema
Las carreras de manguera más largas generalmente introducen más resistencia hidráulica que las carreras más cortas bajo condiciones comparables.
Las secciones de manguera largas también pueden ocupar más espacio de instalación y pueden requerir apoyo adicional.
Por lo tanto, la longitud de la manguera debe determinarse a partir del requisito de enrutamiento real en lugar de simplemente utilizar una longitud estándar conveniente.
18. Considerar las necesidades de mantenimiento
Los servidores AI no son permanentemente inaccesibles después de la instalación.
Los componentes pueden necesitar ser inspeccionados, reemplazados o atendidos.
El enrutamiento de mangueras debe proporcionar acceso suficiente para el mantenimiento evitando la flexión innecesaria o tirar de la asamblea.
Esto es particularmente importante UQDs y otras conexiones desconectables.
19. Mantener la manguera lejos de los daños potenciales
Durante la instalación, la manguera debe protegerse de contactos innecesarios con bordes afilados o componentes móviles.
Los riesgos potenciales incluyen:
- Abrasión
- Contacto de punta
- Compresión excesiva
- Vibración repetida
- Superficies externas de alta temperatura
- Abrazo impropio
20. No seleccione la manguera por precio solo
El precio de compra más bajo no representa necesariamente el costo más bajo del sistema.
Una manguera que crea una pérdida excesiva de presión, es difícil de instalar o requiere un reemplazo frecuente puede aumentar el costo total del sistema de refrigeración.
Para la infraestructura de IA de alta densidad, los ingenieros deben considerar la aplicación completa en lugar de evaluar la manguera como una mercancía aislada.
21. Defina una hoja de especificación de la manguera
Una especificación sencilla de aplicaciones puede prevenir muchos errores de selección.
| parámetro | Información para definir |
|---|---|
| Coolant | Actual refrigerante / formulación |
| Tasa de flujo | Flujo operativo obligatorio |
| Diámetro interno | Tamaño hidráulico requerido |
| Presión de funcionamiento | Presión normal |
| Presión máxima | Requisitos de diseño |
| Temperatura de funcionamiento | Rango de temperatura normal |
| Temperatura máxima | Condición superior esperada |
| Longitud de la manguera | Longitud instalada requerida |
| Bend Radius | Espacio de enrutamiento disponible |
| Conexión | Ajustes / requisitos UQD |
22. Selección debe seguir el desarrollo operativo real
Una vez definidos los parámetros básicos, se puede evaluar la manguera contra el sobre operativo completo.
Este enfoque es más fiable que elegir una manguera de diámetro solo.
23. Validar la Asamblea del Hose
Cuando los requisitos del proyecto exigen pruebas de calificación, las pruebas deben representar la aplicación prevista de la manera más práctica.
Según el sistema, la evaluación puede incluir:
- Pruebas de presión
- Pruebas de fuga
- Pruebas de flujo
- Exposición de temperatura
- Bicicleta de presión
- Ciclismo térmico
- Inspección de conexión
El procedimiento de validación exacto debe establecerse de acuerdo con la aplicación y los requisitos aplicables.

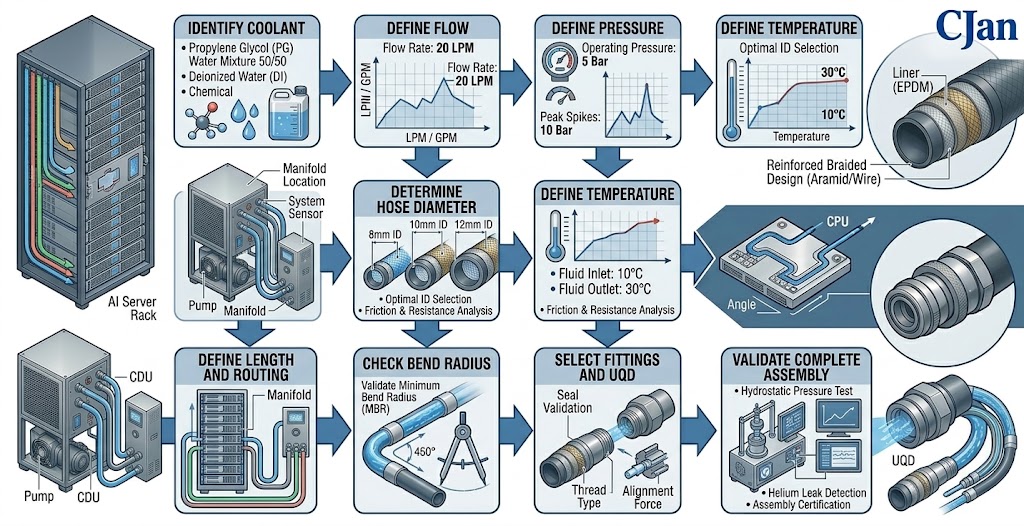

24. Una secuencia práctica de selección
- Identifica el refrigerante.
- Defina el flujo requerido.
- Defina el funcionamiento y la máxima presión.
- Define el funcionamiento y la temperatura máxima.
- Determinar el diámetro de la manguera requerido.
- Seleccione material adecuado y construcción.
- Defina la longitud de la manguera y el enrutamiento.
- Revise radio de curvatura y movimiento mecánico.
- Seleccione accesorios compatibles y UQD.
- Validar la asamblea completa.
25. Errores de selección común
Error 1: Elegir por Diámetro Sólo
Dos mangueras con el mismo diámetro interno pueden tener características de material, presión, temperatura y flexibilidad muy diferentes.
Error 2: mirando sólo a presión máxima
La calificación de presión no aborda la compatibilidad de refrigerante, el ciclismo térmico o el enrutamiento mecánico.
Error 3: Ignorando la caída de presión
Una manguera que encaja físicamente puede todavía crear resistencia hidráulica innecesaria.
Error 4: Ignorar el acceso al mantenimiento
Una manguera que funciona durante la instalación inicial puede ser difícil de manejar durante el mantenimiento del servidor.
Error 5: Tratar la manguera y la conexión separadamente
El montaje completo determina un rendimiento práctico de fuga y fiabilidad.
26. Opciones de manguera líquido CJAN
CJAN proporciona configuraciones de manguera de refrigeración líquida para evaluación según los requisitos de diferentes sistemas de gestión térmica.
La corriente CJAN LCH Liquid Hose enfriante es parte de la gama de mangueras de refrigeración líquida de la compañía.
Otras configuraciones incluyen LCH-SD y LCH-SDS.
Para aplicaciones del centro de datos AI, la selección de productos debe basarse en el refrigerante real, presión, temperatura, flujo, dimensiones, enrutamiento y requisitos de conexión.
27. Qué ingenieros deben enviar a un proveedor de la manguera
Un proveedor puede proporcionar una recomendación más útil cuando la información de la aplicación es clara.
Para un proyecto de refrigeración del líquido del servidor AI, la investigación inicial puede incluir:
- Tipo de refrigerante
- Tasa de flujo requerida
- Presión de funcionamiento
- Presión máxima
- Temperatura de funcionamiento
- Temperatura máxima
- Diámetro interno de manguera
- Longitud aproximada de manguera
- Radio de curvatura mínima o espacio disponible
- Requisitos de ajuste
- Requisitos UQD
- Cantidad prevista de aplicación
Esta información ayuda a mover la discusión de una cita de manguera genérica hacia una solución específica para aplicaciones.
Conclusión
Seleccionar una manguera de refrigeración líquida para un servidor AI de alta densidad es una tarea de ingeniería del sistema.
La elección correcta comienza con el refrigerante y continúa a través del flujo, presión, temperatura, material, construcción, diámetro, enrutamiento y conexiones.
La flexibilidad de la manguera es importante en entornos de servidor compactos, pero la flexibilidad siempre debe ser equilibrada con requisitos hidráulicos y mecánicos.
La manguera también debe evaluarse junto con accesorios, sellos y UQDs porque el montaje completo determina la fiabilidad de la conexión de fluidos.
Las configuraciones LCH, LCH-SD y LCH-SDS de CJAN ofrecen opciones para aplicaciones de refrigeración líquida donde estos requisitos deben ser considerados juntos.
Para los ingenieros que trabajan en proyectos de refrigeración del centro de datos AI, el enfoque más eficaz es definir el sobre operativo completo primero y luego coincidir con el montaje de mangueras a esas condiciones.
Explorar el CJAN Liquid Soluciones de refrigeración o revisar la corriente actual CJAN LCH Liquid Hose enfriante rango.
