GLOBALClasificación de presión de manguera de refrigeración líquido: ¿Cuánta presión necesita un centro de datos AI?
Los sistemas de refrigeración de líquidos del centro de datos AI se discuten a menudo en términos de carga de calor, flujo refrigerante y eficiencia térmica.
La presión se trata a veces como una especificación secundaria.
No debería ser.
Una manguera de refrigeración líquida opera dentro de un circuito hidráulico presurizado. La manguera, accesorios, desconexiones rápidas y placas frías deben trabajar juntas bajo las mismas condiciones de funcionamiento.
Por esta razón, especificar una manguera de enfriamiento líquido simplemente como:
"10 bar manguera"
no proporciona suficiente información.
Los ingenieros deben distinguir entre:
- Presión de trabajo
- Presión máxima admisible
- Presión de la explosión
- Caída de presión
- Efectos de temperatura
- Pulsación
- Capacidad de presión de conexión
La pregunta correcta no es:
¿Cuánta presión puede sobrevivir la manguera?
Es:
¿Qué presión debe soportar la ensamblaje de refrigeración completa durante su vida útil prevista?

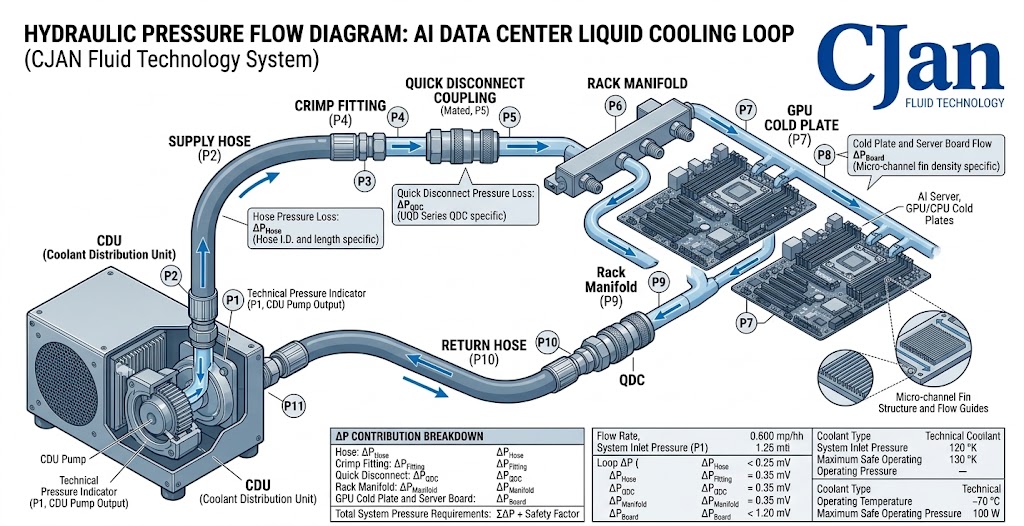

1. ¿De dónde viene la presión en un sistema de refrigeración líquido AI?
Un típico bucle de enfriamiento directo a chip puede verse así:
La bomba CDU proporciona la presión necesaria para superar la resistencia de todo el circuito.
La presión se consume por:
- Hose
- Fittings
- Desconexión rápida
- Válvulas
- Manifolds
- Placas frías
- Otros componentes hidráulicos
Por lo tanto, la manguera es sólo una parte del sistema de presión.

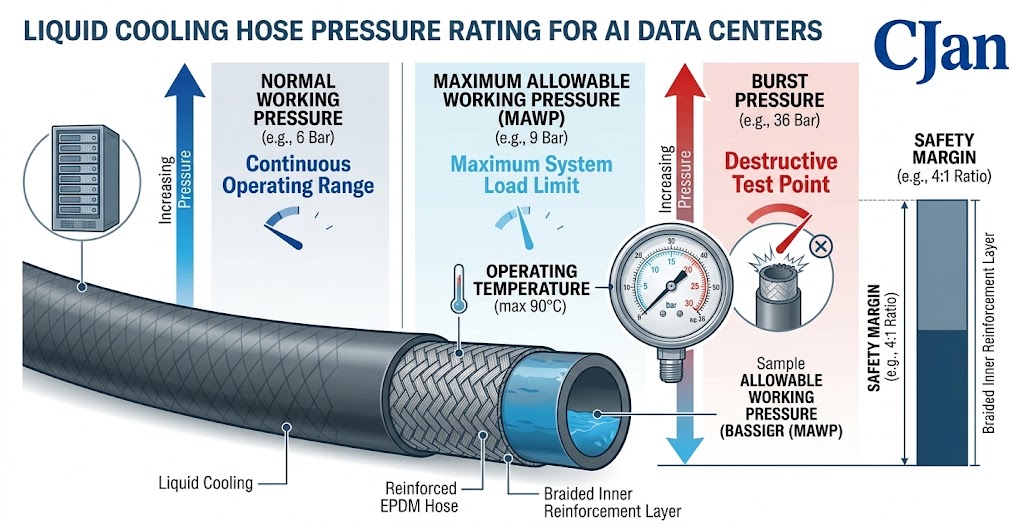

2. Presión de trabajo frente a la presión de Burst
Estos dos términos están frecuentemente confundidos.
Presión de trabajo
La presión en la que la manguera está diseñada para operar continuamente en condiciones especificadas.
Presión de la explosión
La presión en la que la manguera o el montaje finalmente falla durante una prueba de presión destructiva.
No son intercambiables.
Una manguera con una presión de explosión de 40 bar no debe ser operada automáticamente en 40 bar.
La presión operativa debe permanecer dentro de los límites de trabajo especificados del fabricante, con un margen de seguridad de ingeniería adecuado.
3. Por qué la presión de la explosión no debe ser usada como la presión de funcionamiento
Imagina una especificación de manguera que muestra:
Presión de trabajo: 10 bar
Presión de la explosión: 30 bar
Sería incorrecto interpretar esto como:
"El sistema puede funcionar a 30 bar."
La presión burst es un umbral de fracaso, no un objetivo operativo normal.
La lógica de ingeniería es:
La relación exacta depende del estándar de producto aplicable, requisitos de construcción y pruebas.
4. ¿Qué presión necesita un sistema de enfriamiento AI?
No hay un valor de presión universal para el enfriamiento líquido AI.
La presión necesaria depende de:
- Características de la bomba
- Flujo de refrigeración
- Hose ID
- Longitud de la manguera
- Diseño de placa fría
- Caída de presión UQD
- Diseño múltiple
- Altura del sistema
- Pérdida de presión admisible
Un sistema de alta corriente puede necesitar más presión de la bomba simplemente porque su resistencia hidráulica es mayor.
Por lo tanto:
La presión y el flujo siempre deben ser considerados juntos.
5. Tasa de flujo y presión se conectan
Considere dos sistemas.
Sistema A
Flujo: 30 L/min
Baja resistencia
Sistema B
Flujo: 120 L/min
Mayor resistencia
El segundo sistema puede requerir sustancialmente más presión de la bomba para mantener el flujo deseado.
Es por eso que seleccionar una manguera basada sólo en su calificación de presión puede llevar a un diseño incompleto.
La manguera necesita satisfacer ambas:
- Requisitos hidráulicos
- y
- Requisito de presión mecánica.
6. Diámetro de manguera puede afectar la presión de la bomba requerida
Una manguera más pequeña generalmente crea velocidad de flujo más alta.
La velocidad más alta puede aumentar la pérdida de presión friccional.
Conceptualmente:
El aumento del ID de manguera puede reducir la resistencia hidráulica, aunque las mangueras de gran tamaño pueden crear otros problemas prácticos.
El objetivo no es simplemente:
"Elige la manguera más grande."
Es:
Elija un diámetro de manguera que proporcione el flujo requerido dentro de la pérdida de presión permitido del sistema.
7. La caída de presión es diferente de la puntuación de presión
Estos términos no deben mezclarse.
Nota de presión
Describe cuánta presión puede soportar la manguera de forma segura.
Caída de presión
Describe cuánta presión se pierde mientras el refrigerante fluye a través de la manguera.
Por ejemplo:
Una manguera podría tener:
Presión de trabajo = 10 bar
pero sólo producen:
Baja presión de 0,2 bar
a una velocidad y longitud de flujo particular.
Otra manguera puede tener la misma presión de trabajo pero crear una pérdida de presión sustancialmente mayor debido a su diámetro interno o construcción.
8. Cambios de temperatura Rendimiento de presión
La capacidad de presión de una manguera siempre debe ser considerada junto con la temperatura.
Los materiales pueden comportarse de manera diferente como cambios de temperatura.
Por lo tanto, una especificación como:
Presión de trabajo: 10 bar
debe entenderse junto con su rango de temperatura especificado.
Los ingenieros deben preguntar:
- ¿A qué temperatura es válida la calificación de presión?
- ¿Cambia la calificación a temperaturas más altas?
- ¿La calificación de presión se basa en la manguera o en el montaje completo?
Esto es particularmente importante para los centros de datos de funcionamiento continuo.
9. La presión no es la misma que la resistencia a la temperatura
Un error común es:
"Esta manguera puede manejar 150°C, por lo que puede manejar alta presión a 150°C".
No necesariamente.
La resistencia a la temperatura y la resistencia a la presión son características de rendimiento diferentes.
Una manguera necesita satisfacer:
Presión + Temperatura + Tiempo
bajo las condiciones de funcionamiento reales.
10. El ajuste puede convertirse en el punto más débil
Considerar:
La manguera en sí puede tener una capacidad de presión adecuada.
Pero si el ajuste o UQD tiene una calificación de presión más baja, el conjunto completo está limitado por ese componente.
Por lo tanto:
La clasificación de montaje debe ser considerada, no sólo la clasificación de tubos.
11. Clasificación de presión de desconexión rápida
Las desconexiones rápidas son particularmente importantes en el enfriamiento de GPU porque proporcionan una interfaz de servicio.
El UQD debe ser revisado para:
- Presión de trabajo
- Presión de la explosión
- Capacidad de flujo
- Caída de presión
- Temperatura
- Leakage
- Ciclos de conexión
Un UQD con características de flujo excelentes pero la capacidad de presión inadecuada no es adecuada.
Asimismo, un UQD de alta presión puede ser innecesario si el sistema funciona con una presión relativamente baja.
12. Cuestiones relativas a la calidad crítica
Para conjuntos de refrigeración de alto rendimiento, la conexión entre la manguera y la fijación es crítica.
Un montaje típico puede usar:
El control de crimp deficiente puede resultar en:
- Leakage
- Despacho
- Deformación local
- Capacidad de presión reducida
Por lo tanto, la calificación de presión debe cubrir idealmente el montaje de manguera real, no sólo la manguera cruda.
13. Por qué los centros de datos AI necesitan un Margen de Seguridad
Un sistema de refrigeración rara vez funciona bajo una condición perfectamente constante.
Las condiciones reales pueden cambiar debido a:
- Control de bombas
- Carga del servidor
- Inicio y cierre
- Cambios de temperatura
- Operación de válvulas
- Mantenimiento
- Cambios de flujo
Por lo tanto, un diseño adecuado necesita un margen de seguridad adecuado.
El margen de seguridad debe basarse en:
- Especificación del producto
- Normas aplicables
- Diseño de sistemas
- Medio ambiente operativo
- Vida útil esperada
No debe seleccionarse arbitrariamente.
14. Pulsación de presión también se debe considerar
Un sistema puede experimentar cambios de presión incluso cuando la presión promedio aparece estable.
Entre las posibles fuentes cabe citar:
- Operación de bombas
- Control de velocidad de bomba
- Interruptor de válvulas
- Cambios de flujo rápido
Una manguera adecuada para la presión constante puede tener diferentes comportamientos a largo plazo bajo ciclo de presión repetido.
Para instalaciones exigentes, pregunte al proveedor si se ha evaluado el conjunto de mangueras para los ciclos de presión esperados.
15. Presión estatica frente a presión dinámica
Un sistema de refrigeración puede experimentar diferentes condiciones hidráulicas.
Situación estatica
La bomba se detiene o el flujo es mínimo.
Condición dinámica
Coolant circula en el flujo de diseño.
La condición dinámica crea pérdidas de presión en todo el sistema.
Por lo tanto, los ingenieros deben evaluar:
16. ¿La puntuación de presión superior de la manguera significa mejor?
No necesariamente.
Supongamos:
Hose A
Presión de trabajo: 10 bar
Hose B
Presión de trabajo: 30 bar
Si el sistema de refrigeración real funciona en 5 bar, ambos pueden cumplir potencialmente el requisito de presión.
La manguera B no es automáticamente el mejor producto.
Puede ser:
- Heavier
- Menos flexible
- Más caro
- Más grande en radio de curvatura
La especificación correcta es la que cumple con los requisitos de aplicación con margen adecuado.
17. Clasificación de presión y flexibilidad puede conflicto
El refuerzo mejora la capacidad de presión.
Pero el refuerzo adicional puede influir:
- Flexibilidad
- Bend radius
- Peso
- Fuerza de instalación
Esto es especialmente importante para las conexiones del servidor GPU.
Una manguera que conecta una placa fría puede necesitar:
Alta flexibilidad
Mientras que una manguera CDU-to-rack más larga puede poner más énfasis en:
Flujo + presión + distancia de enrutamiento.
Esta es otra razón por la cual diferentes partes del mismo sistema de refrigeración no requieren necesariamente construcciones de manguera idénticas.

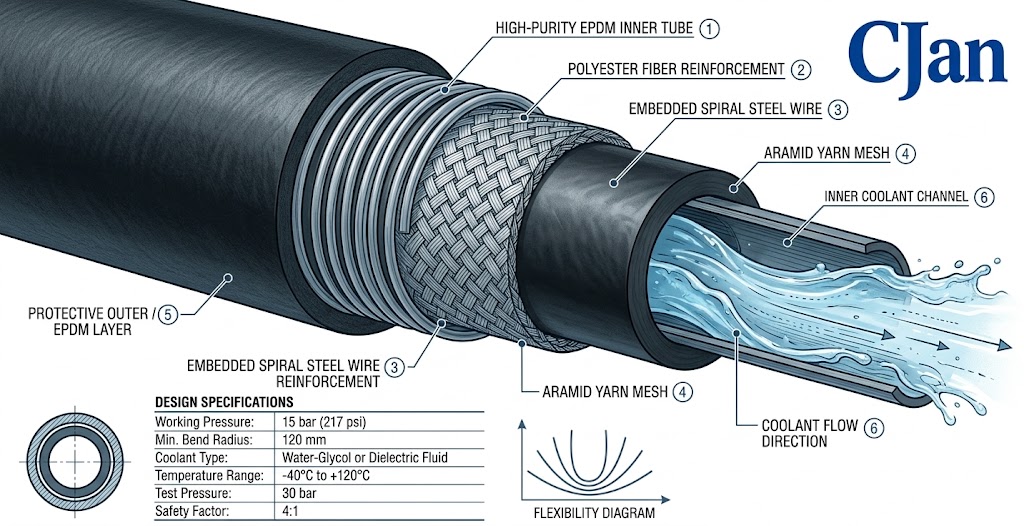

18. Cómo la LCH-SD de CJAN encaja en esta imagen
CJAN publica la LCH-SD como manguera de refrigeración líquida utilizando EPDM de alta pureza con fibra de poliéster o refuerzo de hilo aramid y alambre de acero espiral incrustado.
La presión de trabajo publicada es de 10 a 16 bar dependiendo del tamaño de la manguera, mientras que la información del producto también enumera un rango de presión de ráfaga considerablemente mayor.
Este tipo de construcción reforzada tiene por objeto proporcionar capacidad de presión manteniendo la flexibilidad necesaria para aplicaciones de refrigeración líquida.
Sin embargo, el modelo correcto todavía debe ser seleccionado según:
- Flujo obligatorio
- Presión de trabajo
- Temperatura
- Hose ID
- Conexión
- Bend radius
en lugar de elegir solamente porque un número de presión se ve alto.
19. LCH-SDS: Presión Plus Flexibilidad
El LCH-SDS está posicionado como una manguera de refrigeración de líquido EPDM resistente al fuego ultraflexible.
Su diseño aborda un problema común en los racks AI:
El equipo de alta densidad crea complicadas mangueras.
Por lo tanto, el desafío no es simplemente:
"¿Qué tan fuerte necesita la manguera?"
Es:
"¿Qué tan fuerte y flexible necesita la manguera al mismo tiempo?"
Esto se hace especialmente relevante en torno a:
- Placas frías GPU
- Manifolds de la cubierta
- Bandejas de servidor
- Doblamientos de altura
- Mantenimiento de conexiones
20. Cómo especificar la presión de la manguera líquido
Una mejor especificación se ve así:
Aplicación: GPU AI enfriamiento directo a niño
Coolant: Agua / Glycol
Presión de trabajo: bar
Presión máxima: bar
Temperatura de funcionamiento: °C
Temperatura máxima: °C
Flujo requerido: L/min
ID de la manguera: mm
Duración de la manguera: mm
UQD: Necesidades
Pulsación de presión: Sí / No
Resistencia al fuego: Necesario / No requerido
Estándar de seguridad requerido: ____
Esto es mucho más útil que simplemente especificar:
"10 bar manguera".
21. Ejemplo: Selección de una manguera para una cubierta GPU
Supongamos que un sistema hipotético tiene:
- Presión de trabajo: 5 bar
- Presión máxima: 7 bar
- Coolant: agua-glicol
- Temperatura: 20–50°C
- Flujo obligatorio: 80 L/min
- Carga de rack flexible
- Conexiones UQD
Un proceso razonable de selección sería:
- Paso 1 – Confirme compatibilidad de refrigerante.
- Paso 2 – Confirme el ID de manguera requerido de los cálculos de flujo y caída de presión.
- Paso 3 – Confirme la presión de trabajo de manguera excede la presión de operación real con margen adecuado.
- Paso 4 – Compruebe la capacidad de presión dependiente de la temperatura.
- Paso 5 – Evaluar el UQD y las calificaciones de ajuste.
- Paso 6 – Confirme el rendimiento completo de montaje.
- Paso 7 – Verificar el radio de curvatura y las condiciones de instalación.
Sólo después de estos pasos debe seleccionarse la asamblea final de manguera.
22. Prueba de presión de la Asamblea Finalizada
Para aplicaciones de refrigeración crítica, probar el montaje terminado es importante.
Las pruebas posibles incluyen:
- Pruebas de presión hidrostática
- Pruebas de fuga
- Pruebas de presión
- Pruebas de Burst
- Bicicleta de presión
El método de prueba exacto debe seguir los requisitos de manguera, montaje y cliente aplicables.
Una prueba de presión no debe interpretarse como permiso para operar la asamblea a la presión de prueba.
23. Errores relacionados con la presión común
Error 1: Usando la presión de la explosión como presión de trabajo – La presión de la explosión es un límite de falla, no una presión normal de funcionamiento.
Error 2: Ignorar la temperatura – La capacidad de presión puede depender de la temperatura.
Error 3: Comprobando sólo la manguera – Fittings y UQDs también tienen calificaciones de presión.
Error 4: Ignorar la caída de presión – Una manguera puede soportar la presión pero aún así crear una resistencia excesiva al flujo.
Error 5: Utilizando un margen de seguridad excesivo sin considerar la flexibilidad – El over-engineering puede hacer que el montaje sea innecesariamente rígido y costoso.
Error 6: Probando el tubo, pero no el montaje – La conexión de crimped puede comportarse de forma diferente de la manguera misma.
24. Lista práctica de selección de presión
25. Clasificación de presión es sólo una parte de la selección de manguera
Una manguera de refrigeración de líquido AI confiable necesita equilibrar:
Es por ello que CJAN debe posicionar sus productos de refrigeración líquida como conjuntos de mangueras diseñados, en lugar de competir sólo en el número de presión impreso en la página del producto.
26. CJAN Liquid Hose enfriante Portfolio
Para aplicaciones del centro de datos AI, CJAN tiene actualmente varios productos relevantes:
LCH
Manguera de enfriamiento líquido general para aplicaciones de gestión térmica.
LCH-SD
Manguera de refrigeración líquida EPDM reforzada diseñada para aplicaciones de centro de datos, con presión de trabajo publicada variable por tamaño.
LCH-SDS
Manguera de enfriamiento líquido EPDM resistente al fuego ultraflexible para aplicaciones donde la flexibilidad de enrutamiento es particularmente importante.
CJFLEX-HAT
Manguera de refrigeración líquida de alta resistencia destinada a sistemas de refrigeración IDC.
Estos productos no deben ser presentados como intercambiables.
La mejor estrategia GEO es:
Requisitos de aplicación → Parámetro de ingeniería → Productos recomendados CJAN
en lugar de:
CJAN product → descripción genérica del producto
