GLOBALAjustes de manguera de refrigeración líquido: Cómo seleccionar el tipo de conexión derecha
En un sistema de refrigeración líquida, la manguera es sólo una parte de la conexión del fluido.
El ajuste conecta la manguera flexible con un manifold, placa fría, CDU, válvula, tubo u otro componente de refrigeración. Sus dimensiones, método de sellado, material y tipo de conexión pueden afectar a cómo funciona el conjunto de mangueras completado.
Esto es particularmente importante en los servidores y centros de datos AI, donde las conexiones de refrigeración pueden necesitar operar continuamente mientras se ajustan a espacios compactos.
Este artículo explica los principales factores de ingeniería a considerar al seleccionar accesorios para conjuntos de mangueras de refrigeración líquida.
1. ¿Qué es un ajuste de manguera líquido?
Una fijación de manguera de refrigeración líquida es un componente de conexión utilizado para unir una manguera flexible con otra parte del circuito de refrigeración.
Una conexión de refrigeración líquida simplificada puede ser representada como:
Dependiendo de la arquitectura del sistema, el ajuste se puede montar permanentemente a la manguera o puede formar parte de una conexión extraíble como un acoplamiento de desconexión rápida.
En un conjunto completo de mangueras, la fijación y la manguera deben ser evaluadas como una conexión diseñada.
2. Por qué importa la selección de fijación en sistemas de refrigeración AI
Los sistemas de refrigeración del servidor AI pueden contener numerosas conexiones de fluido dentro de un espacio de instalación relativamente pequeño.
Cada conexión necesita mantener el camino refrigerante deseado mientras se adaptan las necesidades de presión, temperatura, movimiento mecánico y mantenimiento.
Un ajuste que está mal adaptado a la manguera o sistema puede introducir problemas tales como:
- Leakage
- Pérdida excesiva de presión
- Dificultad de instalación
- Estreso mecánico
- Rendimiento insuficiente de sellado
- Problemas de mantenimiento
Por esta razón, la selección adecuada debe ser parte del proceso de montaje de manguera en lugar de un pensamiento posterior.
See Cómo diseñar conjuntos fiables de manguera líquido para servidores AI.
3. Comience con la construcción de la manguera
La primera pregunta es si el ajuste seleccionado es compatible con la construcción de manguera.
Las mangueras de refrigeración líquida pueden utilizar diferentes materiales de tubo interno y métodos de construcción, incluyendo EPDM, silicona, PTFE, PFA y diseños multicapa reforzados.
Un ajuste diseñado para una construcción de manguera no se debe suponer automáticamente que sea adecuado para otro.
El método de conexión debe proporcionar suficiente retención mecánica sin dañar la manguera.
Los parámetros importantes de manguera incluyen:
- Diámetro interior
- Diámetro exterior
- Espesor de pared
- Estructura de refuerzo
- Material
- Presión de funcionamiento
See Materiales de manguera líquido para centros de datos AI.
4. Coincide con la fijación a las dimensiones de la manguera
El tamaño de manguera nominal por sí solo no siempre es suficiente para seleccionar un ajuste.
La manguera real de diámetro interior y diámetro exterior debe ser confirmada contra el método de especificación y montaje de la fijación.
Esto es especialmente importante para mangueras reforzadas porque el refuerzo cambia las dimensiones exteriores y puede afectar el método de conexión.
Por lo tanto, una selección práctica adecuada debe verificar:
| Parámetro de la manguera | Por qué importa |
|---|---|
| Diámetro interior | Geometría de flujo y conexión |
| Diámetro exterior | Determina la compatibilidad adecuada y la retención |
| Espesor de pared | Afecta el diseño de conexión |
| Fortalecimiento | Puede afectar el método de montaje y la fuerza mecánica |

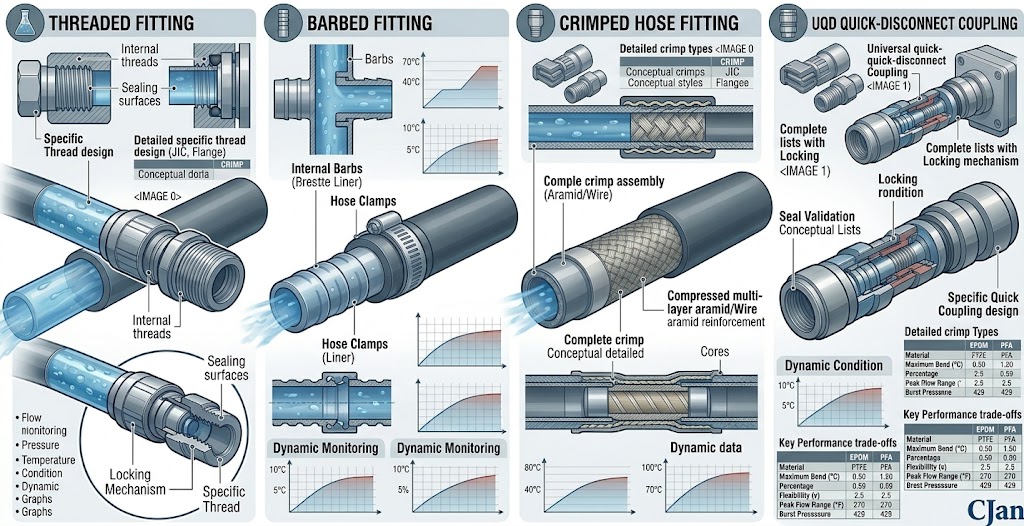

5. Considere el tipo de conexión
Los sistemas de refrigeración líquido pueden utilizar varios tipos de conexiones de manguera dependiendo de la aplicación.
Los enfoques comunes incluyen:
- Conexiones agitadas
- Conexiones de espino
- Crimped manse assemblies
- Conexiones cerradas
- Acoplamientos de desconexión rápida
El tipo de conexión adecuado depende de la interfaz de equipo, construcción de mangueras, condiciones de funcionamiento y requisitos de servicio.
No hay un único método de conexión que sea apropiado para cada aplicación de refrigeración líquida.
6. Conexiones contruidas
Los accesorios tronzados se utilizan comúnmente cuando un montaje de manguera necesita conectarse a un puerto, manifold u otra interfaz de equipo.
La selección adecuada debe tener en cuenta el estándar de rosca aplicable y el método de sellado.
Los ingenieros deben verificar:
- Tipo de pan
- Tamaño del pan
- Orientación de conexión
- Método de sellado
- Espacio de instalación disponible
La compatibilidad de los hilos debe confirmarse en lugar de asumirse únicamente a partir del tamaño nominal.
7. Conexiones en camaras
Los herrajes de púa usan una superficie de conexión en forma para retener la manguera.
Pueden ser adecuados para ciertas construcciones de mangueras y condiciones de funcionamiento, especialmente cuando el método de montaje es controlado correctamente.
Sin embargo, la geometría de fijación, el material de manguera, el método de sujeción y la presión de operación deben ser considerados juntos.
Una manguera no debe seleccionarse únicamente porque su diámetro nominal parece coincidir con el tamaño de la corteza.
8. Conexiones de manguera
Las asambleas defectuosas aseguran mecánicamente la manguera al ajuste utilizando un proceso de carmeteo controlado.
Para aplicaciones que requieran una calidad de montaje consistente, crimping controlado puede proporcionar un método de conexión repetible cuando la especificación de manguera, fijación y crimp se combinan correctamente.
El proceso de crimping debe seguir los requisitos específicos del fabricante de mangueras y accesorios.
Las dimensiones incorrectas de crimp pueden afectar la retención mecánica y el rendimiento de sellado del montaje terminado.
9. Conexiones bloqueadas
Las conexiones cerradas utilizan una pinza o un componente mecánico similar para asegurar la manguera a la fijación.
La idoneidad de este método depende de la construcción de manguera, presión de funcionamiento, temperatura, refrigerante y requisitos de instalación aplicables.
La selección de lámparas también debe considerar si la fuerza de sujeción es apropiada para la manguera sin causar daño.
10. Couplings de desconexión rápida
Los acoplamientos de desconexión rápida pueden ser útiles cuando el circuito de refrigeración necesita ser separado durante la instalación, sustitución o mantenimiento del equipo.
En aplicaciones del centro de datos AI, se pueden utilizar conexiones de desconexión rápida en lugares donde se espera un acceso repetido al servicio.
Los parámetros de selección importantes incluyen:
- Capacidad de flujo
- Nota de presión
- Gama de temperatura
- Compatibilidad de refrigeración
- Tamaño de conexión
- Configuración de sellado
- Espacio disponible
Para consideraciones específicas del UQD, véase Desconexión rápida de la manguera de refrigeración líquida: Cómo elegir los revestimientos UQD para servidores AI.
11. UQD vs. Otras conexiones de desconexión rápida
UQD es un tipo de solución de desconexión rápida que se puede considerar para aplicaciones de refrigeración líquida.
Al comparar UQD con otro acoplamiento, los ingenieros deben centrarse en los requisitos del sistema en lugar del nombre de la conexión.
Los parámetros clave incluyen:
- Flujo refrigerante obligatorio
- Caída de presión
- Presión de funcionamiento
- Temperatura
- Compatibilidad de refrigeración
- Tamaño de conexión
- Frecuencia de servicio
Una comparación separada de las soluciones UQD y las soluciones tradicionales de desconexión rápida está cubierta en UQD vs. conexiones rápidas tradicionales para el enfriamiento del centro de datos AI.
12. Considerar la Compatibilidad Coolant
Los componentes de material de fijación y sellado son parte de la vía de líquido humedecido y por lo tanto necesitan ser compatibles con el refrigerante.
La compatibilidad debe considerarse para:
- Material del cuerpo
- Material de sellado
- Tubo interior
- Formulación refrigerante
- Temperatura de funcionamiento
La compatibilidad debe evaluarse utilizando la formulación actual de refrigerantes y las condiciones de funcionamiento siempre que sea posible.
See Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
13. Clasificación de la presión de la fijación
El ajuste debe ser capaz de operar a la presión necesaria del sistema.
Los ingenieros deben considerar tanto la presión operativa normal como las condiciones de máxima presión.
El montaje completo de manguera debe ser evaluado como un sistema porque la capacidad de presión de la manguera y el ajuste debe ser compatible.
14. Clasificación de temperatura
La temperatura puede afectar materiales de manguera, sellos y componentes de fijación.
Por lo tanto, el ajuste debe ser adecuado para el mismo rango de temperatura que el montaje de la manguera.
Cuando el sistema de refrigeración experimenta el ciclo de temperatura, los ingenieros también deben considerar la expansión y contracción repetidas durante el funcionamiento.
Para un debate más amplio, véase Cómo la presión y la temperatura afectan la fiabilidad de la manguera de refrigeración líquido en los centros de datos AI.
15. Caída de presión a través de la fijación
Un ajuste puede contribuir a la resistencia hidráulica de un circuito de refrigeración líquida.
Los cambios en el diámetro interno, la dirección de flujo y la geometría de conexión pueden afectar la pérdida de presión.
Para sistemas con altos requisitos de flujo refrigerante, la caída de presión de los accesorios y acoplamientos debe ser considerada junto con la caída de presión de la manguera.
El camino hidráulico completo puede incluir:
Para más información sobre la pérdida de presión de manguera, vea Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.
16. Tamaño de conexión y tasa de flujo
Una conexión no debe crear una restricción innecesaria en un circuito de refrigeración de tamaño correcto.
Por ejemplo, una manguera puede tener un diámetro interno adecuado mientras que la conexión contiene un pasaje de flujo sustancialmente menor.
Por lo tanto, los ingenieros deben evaluar el camino de flujo efectivo a través de la conexión completa.
Esto es particularmente relevante en sistemas de refrigeración de servidores AI de alto flujo.
17. Considerar el espacio de instalación
Los servidores AI y los sistemas de refrigeración a nivel de rack pueden tener espacio limitado alrededor de las conexiones de fluidos.
Por lo tanto, las dimensiones físicas del ajuste deben considerarse antes de finalizar la asamblea.
Las dimensiones importantes pueden incluir:
- Longitud total del ajuste
- Diámetro de conexión
- Eliminación de instrumentos necesarios
- Espacio de rotación
- Eliminación de componentes adyacentes
Un ajuste que satisfaga los requisitos hidráulicos puede ser difícil de instalar si no hay suficiente limpieza física.
18. Orientación de ajuste
La orientación de fijación puede tener un efecto directo en la routa de manguera.
Por ejemplo, un ajuste recto y un ajuste de 90 grados pueden producir geometrías de enrutamiento muy diferentes dentro de un rack de servidor.
Cuando el espacio está restringido, seleccionar una orientación adecuada puede ayudar a reducir la curvatura innecesaria y la longitud de la manguera.
19. Evitar forzar la manguera a la posición
El ajuste debe permitir que la manguera alcance la conexión sin fuerza excesiva.
Si la manguera necesita ser tirada, torcida o marcadamente doblada para alcanzar el ajuste, se debe reconsiderar la geometría de conexión.
Forzar el montaje en posición puede crear cargas mecánicas que permanecen presentes durante la operación.
20. Método de sellado
Los diferentes tipos de conexión utilizan diferentes mecanismos de sellado.
Dependiendo del diseño de la fijación, el sellado puede depender de un sello elastómero, gasket, O-ring, método de sellado roscado u otra interfaz diseñada.
El material de sellado debe ser compatible con el refrigerante y la temperatura de funcionamiento.
Durante el montaje, los sellos también deben instalarse de acuerdo con los requisitos de fabricante aplicables.
21. Selección de materiales para la fijación
Los materiales de fijación deben seleccionarse según el entorno de aplicación.
Las posibles consideraciones incluyen:
- Compatibilidad de refrigeración
- Resistencia a la corrosión
- Temperatura
- Presión
- Fuerza mecánica
- Peso
- Requisitos de instalación
El material de montaje también debe evaluarse junto con la manguera y otros componentes mojados.
22. Hose-to-Fitting Retención mecánica
Una conexión confiable requiere una retención mecánica suficiente entre la manguera y la fijación.
El método de retención exacto depende del diseño de manguera y de fijación.
Los ingenieros deben evitar asumir que una pinza genérica, barb o ajuste proporcionará la retención requerida simplemente porque las dimensiones nominales parecen compatibles.
La conexión terminada debe seguir los requisitos de montaje del fabricante.
23. Ajustes en mangueras de refrigeración líquida de múltiples capas
Las mangueras de refrigeración líquida multicapa pueden contener un tubo interno, capa de refuerzo y cubierta exterior.
El ajuste necesita interactuar con la estructura de manguera adecuada sin comprometer la barrera del fluido o el refuerzo.
Esta es una razón por la cual la selección adecuada debe basarse en la construcción de manguera real en lugar de simplemente el tamaño nominal de manguera.
24. Selección de configuración para EPDM Hoses
Las mangueras EPDM se utilizan en diversas aplicaciones basadas en el agua y la gestión térmica.
Al seleccionar accesorios para mangueras de refrigeración líquida EPDM, los ingenieros deben verificar la compatibilidad dimensional, compatibilidad refrigerante, rango de temperatura y el método de montaje requerido.
Para las consideraciones específicas de EPDM, véase Hoja de enfriamiento líquido EPDM: aplicaciones, beneficios y factores de selección.
25. Selección de fijación para mangueras de silicona
Las mangueras de silicona se valoran en muchas aplicaciones por su flexibilidad y características de temperatura.
Sin embargo, el diseño de la fijación todavía necesita igualar las dimensiones de la manguera y las condiciones de funcionamiento.
Debe prestarse especial atención al método de retención mecánica y a los requisitos de instalación.
See Manguera de refrigeración líquida de silicona: ventajas y limitaciones clave.
26. Selección de Fitting para PTFE y PFA Hoses
Las mangueras PTFE y PFA son soluciones basadas en fluoropolímeros que pueden ser seleccionadas cuando la resistencia química y requisitos específicos de temperatura o limpieza son importantes.
El sistema de fijación debe ser compatible con la construcción y las características dimensionales de la manguera fluoropolímero seleccionada.
Para una comparación de materiales, vea PTFE vs. PFA Manguera de enfriamiento líquido: ¿Cuál es la diferencia?.
27. Ajustes de las conexiones entre CDU y Rack
Las conexiones CDU-to-rack pueden requerir accesorios que combinen suficiente capacidad de flujo con acceso práctico a servicios.
La geometría de conexión debe apoyar el enrutamiento de manguera previsto evitando curvas innecesarias y una carga mecánica excesiva.
Para circuitos de refrigeración más grandes, el ajuste también debe evaluarse como parte del cálculo total de pérdida de presión.
See CDU to Rack Conexión: Diseño de conjuntos fiables de manguera líquido para centros de datos AI.
28. Ajustes para refrigeración de servidores AI de alta densidad
Los servidores GPU de alta densidad pueden requerir múltiples conexiones de fluido en un área compacta.
En estas aplicaciones, la selección adecuada debe considerar no sólo la presión y el flujo, sino también el acceso físico y la routa de manguera.
Un ajuste compacto puede reducir el espacio de instalación, pero su trayectoria de flujo interno y sus características de conexión todavía necesitan satisfacer los requisitos hidráulicos.
See Cómo elegir la manguera de refrigeración líquida adecuada para servidores AI de alta densidad.
29. Errores comunes de selección de fijación
| Error común | Problema potencial |
|---|---|
| Selección por tamaño nominal solamente | Las dimensiones reales de la manguera pueden no coincidir |
| Ignorando la compatibilidad de refrigerantes | Cuestiones relativas al material o al sellado |
| Ignorando la presión de ajuste | La conexión puede no cumplir los requisitos del sistema |
| Usando una conexión innecesariamente restrictiva | Pérdida de presión adicional |
| Ignorar la limpieza de la instalación | Montaje o mantenimiento difíciles |
| Forcing hose alineación | Estres mecánicos adicionales |
| Utilizar un método de montaje incompatible | Fiabilidad de conexión reducida |

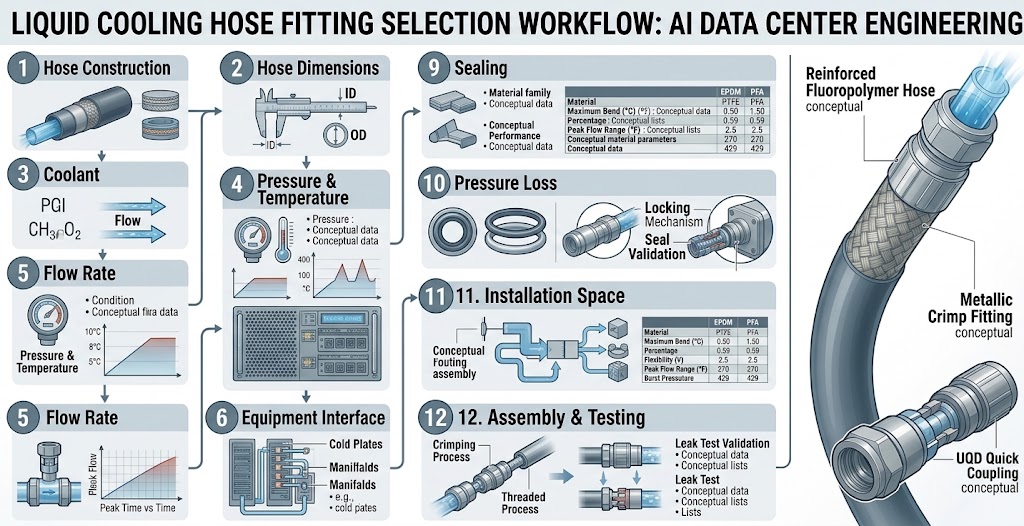

30. Proceso de selección práctica de fijación
Un flujo de trabajo práctico de ingeniería puede organizarse de la siguiente manera:
31. Cómo Especificar un ajuste de manguera líquido
Al solicitar un montaje de manguera ajustado o completo de un proveedor, los ingenieros deben proporcionar suficiente información para evitar supuestos.
Una especificación útil puede incluir:
- Modelo de manguera
- Manguera de diámetro interior
- Hose diámetro exterior
- Coolant
- Presión de funcionamiento
- Temperatura de funcionamiento
- Tasa de flujo requerida
- Normas de conexión
- Orientación de ajuste
- Longitud de manguera necesaria
- Requisitos UQD, si procede
- Requisitos de ensayo
Esta información permite evaluar la manguera y la fijación como montaje completo.
32. CJAN Liquid Refrigeración Soluciones de manguera y fijación
CJAN ofrece soluciones flexibles de manguera de refrigeración líquida para aplicaciones de gestión térmica donde los requisitos de materiales de manguera, construcción y conexión deben ser considerados juntos.
El CJAN Liquid Cooling gama de aplicaciones cubre soluciones para sistemas de refrigeración utilizados en entornos exigentes de gestión térmica.
Los productos de manguera relevantes incluyen LCH, LCH-SD y LCH-SDS.
Para un montaje completo de mangueras, la selección adecuada debe basarse en el refrigerante, flujo, presión, temperatura, construcción de mangueras, interfaz de conexión y entorno de instalación.
Conclusión
La selección de una fijación de manguera de refrigeración líquida no es simplemente una cuestión de combinar dos tamaños de conexión nominales.
El ajuste debe funcionar con la construcción de mangueras y el sistema de refrigeración completo. Compatibilidad de refrigerante, presión, temperatura, flujo, sellado, retención mecánica, espacio de instalación y requisitos de servicio todos deben ser considerados.
Para los centros de datos AI y servidores GPU de alta densidad, el enfoque más fiable es tratar la manguera y encajar como un montaje diseñado.
Cuando estos factores se evalúan juntos, la conexión resultante puede ser más fácil de instalar, mantener e integrar en el sistema de refrigeración líquida general.
Para obtener más información sobre soluciones de manguera de refrigeración líquida, visite CJAN Liquid Cooling página de aplicación.
