GLOBAL¿Cuándo deben reemplazarse las mangueras de refrigeración líquida?
Las mangueras de refrigeración líquida están diseñadas para funcionar durante períodos prolongados, pero no se debe tratar la manguera como un componente permanente.
En un centro de datos AI, una manguera puede estar expuesta continuamente a refrigerante, presión, cambios de temperatura, curvado y movimiento mecánico. Con el tiempo, estas condiciones pueden afectar la manguera o sus conexiones.
La pregunta práctica no es simplemente cuántos años se ha instalado una manguera. Una decisión de sustitución debe considerar sus condiciones de funcionamiento reales, condición física, historial de servicio y los requisitos del sistema de refrigeración.
1. Por qué enfriamiento líquido Hose Replacement Matters
Una manguera de refrigeración líquida es parte del camino de refrigeración. Su condición por lo tanto importa al sistema de enfriamiento general.
Una manguera deteriorada o una conexión dañada puede afectar:
- Contención de refrigerante
- Fiabilidad del sistema
- Rendimiento de flujo
- Necesidades de mantenimiento
- Disponibilidad de equipo
Para sistemas AI de alta densidad, las consecuencias de un problema de refrigeración pueden extenderse más allá de la propia manguera porque el circuito de refrigeración sirve equipos que operan a cargas térmicas significativas.
2. No hay Intervalo de Reemplazo Universal
Uno de los errores más comunes es asignar un único período de reemplazo a cada manguera de refrigeración líquida.
La vida útil real puede depender de:
- Material de la manguera
- Construcción de mangueras
- Química refrigerante
- Temperatura de funcionamiento
- Presión del sistema
- Bicicleta de presión
- Bending and routing
- Abrasión mecánica
- Diseño de conexión
- Ambiente de instalación
Por esta razón, la planificación de la sustitución debe basarse en la aplicación real y no en un valor genérico del calendario.

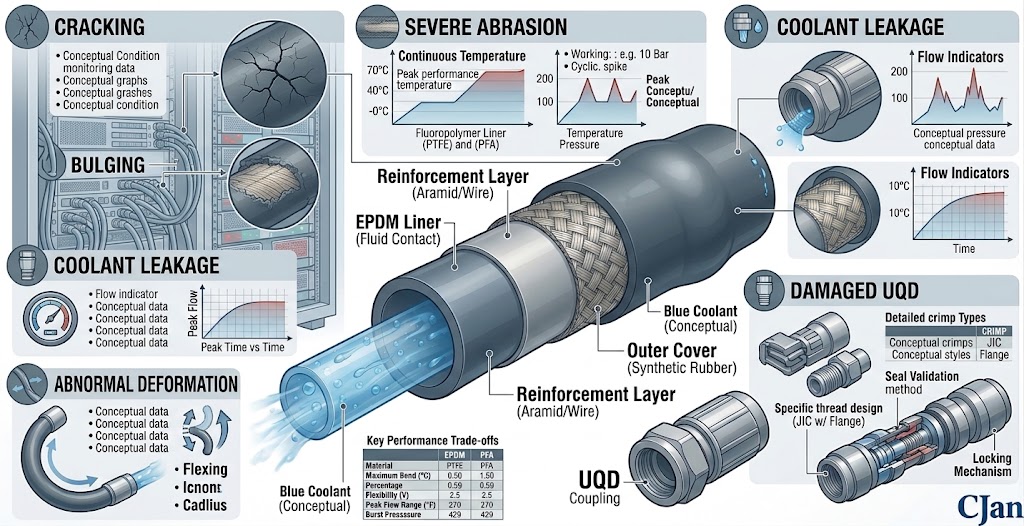

3. Signo de advertencia #1: Cracks visibles
El bloqueo en la superficie de la manguera debe ser tratado como una condición que requiere investigación.
Las cuchillas pueden aparecer en la cubierta exterior u otras áreas visibles de la construcción de manguera.
Inspeccione cuidadosamente alrededor:
- Fittings
- Zonas de alto nivel
- Transicións de rutina
- Áreas expuestas al calor
- Zonas sometidas a repetidos movimientos
La severidad y localización de la grieta deben evaluarse contra la construcción de la manguera y los requisitos del fabricante.
4. Signo de advertencia #2: Abrasión severa
La abrasión superficial puede ocurrir cuando una manguera se pone en contacto repetidamente con un soporte, borde del armario u otro componente.
Las marcas de superficie menores no necesariamente significan un reemplazo inmediato, pero la abrasión profunda o progresiva merece más atención.
Particular preocupación es apropiada cuando la abrasión ha afectado capas protectoras o refuerzo expuesto.
La causa también debe ser corregida para que una manguera de reemplazo no sea sometida al mismo daño.
5. Signo de advertencia #3: Abultado anormal
Un cambio localizado en el diámetro de la manguera puede indicar que la manguera ya no se comporta como se espera en condiciones de funcionamiento.
El abultamiento puede ocurrir por diferentes razones dependiendo de la construcción y aplicación de la manguera.
Si una manguera previamente estable se desarrolla un abultamiento localizado notable, debe ser evaluado en lugar de simplemente devuelto al servicio.
6. Signo de advertencia #4: Aplanamiento permanente
Una manguera flexible puede ser aplanada cuando se somete a una flexión excesiva, compresión o una condición de enrutamiento inadecuado.
El aplanamiento puede afectar el área de flujo interno y puede aumentar la resistencia hidráulica.
También puede indicar que la manguera ha sido sometida a una condición mecánica fuera de su rango de instalación previsto.
Revise el enrutamiento antes de decidir si la manguera debe permanecer en servicio.
7. Signo de advertencia #5: Leakage repetido
La fuga repetida no debe tratarse simplemente apretando o reconectando repetidamente la misma asamblea.
La fuente de la fuga debe identificarse primero.
Las causas potenciales pueden incluir:
- Manguera dañada
- Herraje dañado
- Deterioro de las focas
- Conexión inadecuada
- Malignación
- Carga mecánica excesiva
Para un enfoque de prevención detallado, véase Cómo prevenir el enfriamiento de manguera líquido en sistemas de centros de datos AI.
8. Signo de advertencia #6: Residuo de refrigerante alrededor de las conexiones
Residuo visible cerca de un ajuste o acoplamiento puede ser una indicación de que el refrigerante ha escapado de la conexión.
La apariencia del residuo depende del refrigerante utilizado en el sistema.
Cuando se encuentra el residuo, la conexión y la manguera deben ser inspeccionadas en lugar de asumir que el residuo es inofensivo.
9. Signo de advertencia #7: Conexión UQD dañada
Las conexiones UQD pueden simplificar el servicio de mantenimiento y equipo, pero todavía requieren una inspección adecuada.
Se debe evaluar una conexión UQD si hay:
- Daño físico visible
- Movimiento anormal
- Dificultad para lograr un compromiso adecuado
- Pruebas de fuga
- Daño a la interfaz de sellado
Las instrucciones de servicio del fabricante UQD aplicables deben ser seguidas al determinar si un acoplamiento puede permanecer en servicio.
Para el fondo, vea Desconexión rápida de la manguera de refrigeración líquida: Cómo elegir los revestimientos UQD para servidores AI.
10. Signo de advertencia #8: Reforzamiento expuesto
Muchas mangueras de refrigeración de líquido reforzado utilizan una capa de refuerzo interna para proporcionar resistencia mecánica.
Si el refuerzo se expone debido a la abrasión severa, el corte o el daño a la cubierta de manguera, el montaje debe ser evaluado rápidamente.
El significado del daño depende de la construcción de manguera y de la capa afectada.
Para más información, consulte Cómo el refuerzo de la manguera afecta el rendimiento del sistema de enfriamiento líquido.
11. Signo de advertencia #9: Cambios inesperados en la flexibilidad
Una manguera que se vuelve notablemente más difícil, más suave o menos flexible de lo esperado puede requerir una evaluación adicional.
Los cambios en la flexibilidad pueden estar asociados con la condición material, la exposición a la temperatura, la compatibilidad química o el envejecimiento.
Debido a que diferentes materiales de manguera se comportan de manera diferente, la observación debe ser evaluada contra la especificación original de manguera.
12. Signo de advertencia #10: Descoloración o cambio de superficie
La decoloración por sí misma no significa automáticamente que una manguera ha fallado.
Sin embargo, un cambio significativo de la apariencia original puede ser útil como indicador de inspección cuando se combina con otras pruebas.
Busque cambios acompañados por:
- Cracking
- Hinchas
- Hardening
- Suacción
- Daño superficial
- Residuo de refrigeración
13. Advertencia #11: Hose Routing ha cambiado
Una manguera se puede estresar mecánicamente incluso cuando no hay daño visible de la superficie.
Por ejemplo, mover un rack, un componente múltiple o conectado puede cambiar el enrutamiento de la manguera y doblar el radio.
Si el enrutamiento actual difiere significativamente de la condición de instalación original, el montaje debe ser revisado.
See Manguera de enfriamiento líquido: Cómo evitar los kinks y la flexión excesiva.
14. Signo de advertencia #12: La manguera se utiliza fuera de sus condiciones originales
Una manguera seleccionada para un conjunto de condiciones puede no ser adecuada después de que se modifique el sistema de refrigeración.
Los cambios en el sistema pueden incluir:
- Temperatura de refrigeración superior
- Presión de funcionamiento superior
- Diferente refrigerante
- Necesidad de flujo superior
- Diferente configuración de conexión
- Diferentes rutas
Cuando las condiciones de funcionamiento cambian, la especificación de la manguera debe revisarse en lugar de asumir que la selección original sigue siendo apropiada.
15. Compatibilidad de refrigerante puede afectar las decisiones de sustitución
El material de manguera debe ser compatible con el refrigerante utilizado a lo largo del rango operativo previsto.
Si la formulación refrigerante cambia, la manguera existente debe ser reevaluada para la compatibilidad.
Esto es particularmente importante cuando un sistema de refrigeración pasa de una formulación refrigerante a otra.
See Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
16. La exposición a la temperatura debe considerarse
La temperatura es otro factor que puede afectar el comportamiento del material de manguera con el tiempo.
Las decisiones de inspección y sustitución deberían considerar ambas cosas:
- Temperatura de funcionamiento continua
- Ciclismo de temperatura
Las fuentes de calor cercanas también deben ser consideradas al evaluar una instalación de manguera.
17. Cuestiones relativas al ciclismo de presión
Los sistemas de refrigeración líquido pueden experimentar cambios en la presión durante la puesta en marcha, el cierre, el ajuste del flujo u otras condiciones de funcionamiento.
El ciclo de presión repetida puede ser una parte importante del entorno de servicio.
Al investigar la condición de manguera, los ingenieros deben considerar no sólo la presión nominal de funcionamiento, sino también el perfil de presión real de la aplicación.
18. La edad de servicio es un factor, pero no el único factor
La edad de instalación puede ser útil para la planificación del mantenimiento, pero no debe utilizarse como el único criterio de sustitución.
Dos mangueras instaladas en la misma fecha pueden experimentar condiciones de servicio muy diferentes.
Por ejemplo, uno puede operar en un entorno estable mientras que otro puede experimentar movimiento frecuente, curvas más ajustadas o exposición a temperaturas más elevadas.
19. Revisar la historia de mantenimiento de la manguera
Los registros de mantenimiento pueden proporcionar información que una inspección visual no puede.
La información histórica útil incluye:
- Pérdida anterior
- Reparaciones anteriores
- Sustituciones de conexión
- Cambios de rutina
- Movimiento de equipo
- Conclusiones de inspección anteriores
Una manguera con repetidos eventos de mantenimiento puede merecer una evaluación más detallada que una asamblea con un historial de servicio estable.
20. El reemplazo debe abordar la causa raíz
Reemplazar una manguera sin corregir el problema subyacente puede llevar a repetidos fracasos.
Por ejemplo, si la abrasión es causada por el contacto con un borde del armario afilado, instalar otra manguera sin cambiar el enrutamiento o protección puede simplemente reproducir la misma condición.
Por consiguiente, una decisión de sustitución debería considerar tanto la manguera como su entorno de instalación.
21. Cuando el reemplazo es más apropiado que la vigilancia continuada
La vigilancia continua puede ser razonable para los cambios menores que no indican pérdida de integridad y permanecen dentro de las especificaciones aplicables.
La sustitución o posterior evaluación de ingeniería se vuelve más importante cuando hay evidencia de:
- Pérdida activa
- Severe cracking
- Abrasión severa
- Refuerzo expuesto
- Deformación significativa
- Interfaz de sellado dañado
- Fallos de conexión repetidos
- Operación fuera de las condiciones especificadas
22. No espere a un Leak Visible
Una manguera no necesita mostrar una fuga activa antes de recibir atención.
El bloqueo, la abrasión severa, la deformación y otras condiciones anormales pueden justificar la investigación antes de que se produzcan fugas.
Esta es una razón por la que la inspección basada en condiciones es útil para los sistemas de refrigeración líquida.
23. Reemplazo después de un cambio significativo de instalación
Una manguera puede necesitar reevaluación después de cambios importantes en el sistema de refrigeración.
Por ejemplo:
- Cambiar el CDU
- Cambiar el manifold
- Moving server racks
- Cambio de placas frías
- Cambio de hardware de conexión
- Cambio de refrigerante
La manguera existente debe revisarse contra la nueva configuración antes de que el sistema regrese a la operación normal.

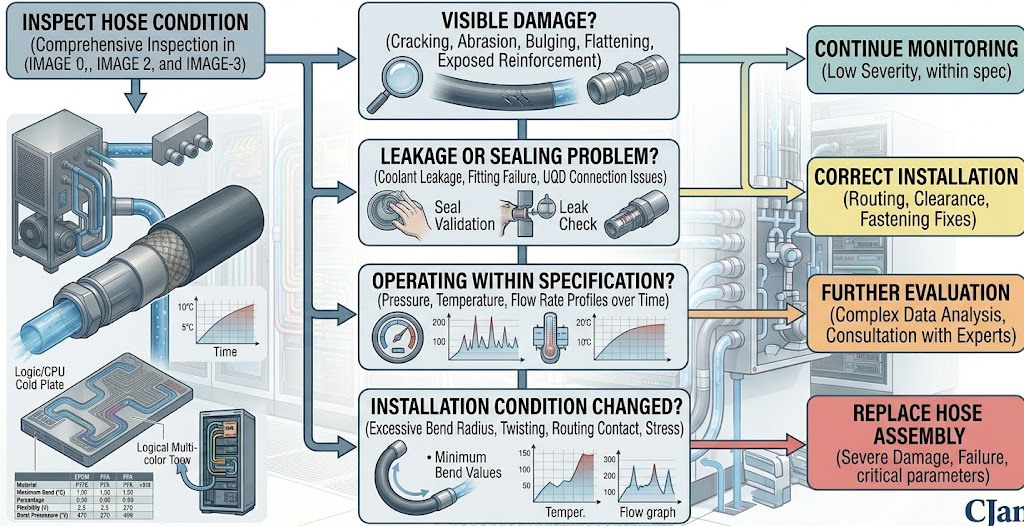

24. Cómo decidir si una manguera puede permanecer en el servicio
Una decisión práctica puede comenzar con cuatro preguntas:
- ¿Hay daño visible?
- ¿Hay evidencia de problemas de fuga o sellado?
- ¿La manguera opera dentro de sus condiciones especificadas?
- ¿Ha cambiado su estado de instalación?
Si alguna respuesta suscita preocupación, la asamblea debe recibir más evaluación de ingeniería o mantenimiento.
25. Marco de decisión sobre la sustitución
| Condición observada | Medidas recomendadas |
|---|---|
| No anormalidad visible y condiciones normales de funcionamiento | Continuar la inspección rutinaria |
| Cambio de superficie menor | Documento y seguimiento según las necesidades de mantenimiento |
| Cuestión de rutina o curvatura | Instalación correcta y reevaluar la condición de manguera |
| Abrasión severa | Evaluar la condición y corregir la fuente de abrasión |
| Cracking o deformación significativa | Evaluación adicional y posible sustitución |
| Pérdida activa | Seguir los procedimientos aplicables de cierre, aislamiento y sustitución |
| Conexión dañada o UQD | Evaluar la manguera y la conexión como una asamblea |
| Operación fuera de determinadas condiciones | Examinar la selección de mangueras antes de continuar la operación |
26. Reemplazar la manguera con la especificación correcta
Cuando el reemplazo es necesario, la nueva manguera no debe ser simplemente seleccionado al igualar la apariencia exterior de la manguera vieja.
Los parámetros de selección importantes pueden incluir:
- Diámetro interior
- Nota de presión
- Gama de temperatura
- Compatibilidad de refrigeración
- Radio de curvatura mínima
- Fortalecimiento
- Tipo de conexión
- Longitud necesaria
See Cómo elegir la manguera de refrigeración líquida adecuada para los servidores AI.
27. La longitud de la manguera también debe ser revisado
Al reemplazar una asamblea, se debe evaluar la longitud de reemplazo sobre la base de la trucha instalada real.
Una manguera demasiado corta puede introducir tensiones o curvas innecesarias, mientras que la longitud excesiva puede crear bucles innecesarios o puntos de contacto.
Por lo tanto, el reemplazo debe considerar la routing completa en lugar de simplemente duplicar la longitud de la manguera anterior.
28. Reemplazo Incluye la Asamblea de Conexión
En muchas aplicaciones, la manguera y sus accesorios funcionan como montaje.
Al reemplazar una manguera, los ingenieros deben determinar si los accesorios, sellos o acoplamientos existentes son adecuados para su reutilización.
Para aplicaciones críticas, reemplazar sólo el tubo flexible sin evaluar los componentes de conexión puede dejar una debilidad existente en el sistema.
29. La sustitución debe seguirse por inspección y pruebas
Después de la instalación de un montaje de manguera de reemplazo, la nueva instalación debe ser verificada antes de devolver el sistema de refrigeración a la operación normal.
Dependiendo de la aplicación, esto puede incluir:
- Inspección visual
- Verificación de conexiones
- Pruebas de fuga
- Pruebas de presión
- Verificación de flujo
- Verificación de condiciones de funcionamiento
See Pruebas de la Asamblea de la manguera de refrigeración líquido: Presión, Leak y Rendimiento.
30. Construir criterios de sustitución en el programa de mantenimiento
Un programa de mantenimiento se vuelve más fácil de manejar cuando se establecen criterios de reemplazo antes de que ocurra un problema.
Las instalaciones pueden definir criterios basados en:
- Daño visible
- Leakage
- Historial de servicio
- Condiciones de funcionamiento
- Recomendaciones del fabricante
- Criterios de aplicación
Este enfoque permite a los equipos de mantenimiento tomar decisiones basadas en condiciones documentadas en lugar de esperar un fracaso inesperado.
31. CJAN Liquid Soluciones de manguera de refrigeración
CJAN ofrece soluciones de manguera flexibles para aplicaciones de refrigeración líquida donde se requieren transporte refrigerante, flexibilidad y conexiones confiables.
Los productos de manguera de refrigeración líquido relevantes incluyen:
- Manguera de enfriamiento líquido
- Manguera de enfriamiento líquido LCH-SD
- Manguera de refrigeración líquida
La selección de mangueras debe basarse en el refrigerante, presión, temperatura, requisitos de flujo, enrutamiento y configuración de conexión del sistema de refrigeración.
Ver el CJAN Liquid Cooling página de aplicación para información adicional.
32. Conclusiones
Las mangueras de refrigeración líquido no deben ser reemplazadas simplemente porque han alcanzado una determinada edad, ni deben aplazarse hasta que se produzca una fuga obvia.
Un mejor enfoque es combinar los resultados de inspección con condiciones de funcionamiento, historial de servicios, cambios de instalación y requisitos de fabricante.
Cracks, abrasión severa, deformación anormal, fuga repetida, conexiones dañadas y operación fuera de la especificación original son todas las condiciones que merecen atención.
Cuando el reemplazo es necesario, el nuevo montaje debe ser seleccionado para la aplicación de refrigeración real y revisado después de la instalación.
Para aplicaciones de refrigeración de líquidos del centro de datos AI, este enfoque ayuda a mantener la integridad del sistema de distribución de refrigerantes al tiempo que proporciona una base más estructurada para la planificación del mantenimiento.
Aprender más acerca de Soluciones de manguera de refrigeración líquida CJAN.
