GLOBALManguera de enfriamiento líquido: Cómo evitar los kinks y la flexión excesiva
La selección de manguera de refrigeración líquido no termina cuando se ha elegido el material de manguera, el diámetro y la calificación de presión.
La forma en que se instala la manguera puede tener tanta importancia práctica.
En un centro de datos AI, las mangueras de refrigeración pueden conectar CDUs, manifolds, placas frías y otros componentes dentro de un entorno de rack relativamente compacto. El espacio es limitado, el equipo puede ser movido durante el mantenimiento, y la manguera puede tener que acomodar caminos de instalación ajustados sin ser forzado en una forma inadecuada.
Una manguera que es técnicamente adecuada en papel todavía puede realizar mal si está enrutada con curvado excesivo, torsión, compresión o carga mecánica.
Por lo tanto, el buen enrutamiento tiene dos objetivos:
- Mantenga la ruta de flujo refrigerante necesaria.
- Mantenga la manguera dentro de sus límites de instalación mecánica.
1. Por qué Hose Routing Cuestiones en los centros de datos AI
Los sistemas de refrigeración líquido funcionan como circuitos hidráulicos conectados.
La manguera es sólo una parte de ese circuito, pero su enrutamiento afecta varios factores a nivel de sistema.
Los pobres podridos pueden contribuir a:
- Doblación excesiva
- Kinking
- Twisting
- Estreso mecánico en accesorios
- Abrasión superficial
- Zona de flujo restringida
- Pérdida de presión superior
- Mantenimiento más difícil
Estos problemas son particularmente relevantes en entornos de servidores AI de alta densidad donde se pueden instalar muchas conexiones refrigerantes dentro de un pequeño espacio físico.
2. Comience con el circuito completo de refrigeración
El enrutamiento de manguera debe ser considerado como parte del circuito de enfriamiento completo en lugar de como una vía de tubo aislada.
Un bucle de refrigeración líquida típico puede incluir:
- Unidad de distribución de refrigerantes (CDU)
- Manifold
- Línea de suministro
- Conexiones lado del servidor
- Placas frías
- Línea de retorno
La ruta de la manguera debe planificarse en torno a los requisitos de posición y movimiento de estos componentes.
Por ejemplo, forzar una manguera para compensar la mala alineación entre un colector y una placa fría puede crear estrés mecánico innecesario.
3. Evite los beneficios de Sharp
Uno de los principios más simples es evitar cambios agudos en la dirección.
Una manguera flexible puede doblarse, pero la flexibilidad no significa que la manguera debe doblarse en el espacio más pequeño posible.
Una curva afilada puede reducir el área de flujo eficaz y aumentar el estrés mecánico local.
En lugar de crear un ángulo ajustado, utilice una curva suave que permanece dentro del radio de curva mínima especificado del fabricante de mangueras.
4. Respetar el Radius Bend Mínimo
Cada manguera flexible tiene un radio de curvas mínimo asociado con su construcción.
El radio de curvas mínimo debe ser tratado como un requisito de instalación en lugar de una sugerencia.
Cuando una manguera está doblada por debajo de su límite especificado, la construcción de manguera puede experimentar estrés mecánico adicional.
El efecto depende del material de manguera, el refuerzo, la construcción y las condiciones de funcionamiento.
Para un debate más detallado, véase:
5. No confunda flexibilidad con la capacidad de compensación ilimitada
Las mangueras flexibles se seleccionan a menudo porque son más fáciles de instalar que los tubos rígidos.
Sin embargo, la flexibilidad tiene límites prácticos.
Una manguera puede ser lo suficientemente flexible para desplazarse alrededor de un componente del servidor, mientras que todavía requiere un radio de curvado relativamente grande.
Esta distinción es importante cuando se diseñan conjuntos compactos de refrigeración del servidor AI.
6. Evitar el cinismo
Un kink ocurre cuando la manguera se dobla de una manera que causa un colapso localizado o una deformación severa de su sección transversal normal.
Kinking es indeseable por dos razones.
Primero, puede cambiar el paso del flujo interno.
En segundo lugar, puede crear una deformación mecánica concentrada en la estructura de la manguera.
Potentially problematic Los lugares incluyen:
- Inmediatamente detrás de los accesorios
- Cerca de penetraciones de rack
- En múltiples conexiones
- Cerca de placas frías
- En las esquinas del armario afiladas
7. Evite cambiar la manguera
Bender y retorcer no son lo mismo.
Una manguera puede seguir un camino curvado mientras se mantiene correctamente orientado. También se puede retorcer alrededor de su eje longitudinal mientras se encuentra enrutado entre dos puntos de conexión.
La torsión innecesaria puede colocar estrés adicional en la manguera y sus conexiones.
Durante la instalación, la manguera debe colocarse naturalmente entre los dos puntos de conexión en lugar de girar en su lugar simplemente para lograr una orientación visual particular.
8. Mantenga la manguera naturalmente alineada con la conexión
Normalmente, una manguera no debe utilizarse para forzar dos componentes mal alineados en posición.
Considere un ejemplo simple:
La configuración aceptable real depende del diseño de manguera y montaje, pero se debe evitar la carga lateral innecesaria.
La conexión debe ser posicionada para que la manguera pueda acercarse a ella sin una curva excesiva o torsión.
9. Evite el Bending inmediatamente en el Fitting
La transición entre una manguera flexible y un ajuste rígido merece especial atención.
Si la manguera comienza a doblarse inmediatamente después del ajuste, el estrés mecánico puede concentrarse cerca de la conexión.
Cuando el diseño de montaje lo permite, una transición más suave en la curva de manguera es preferible.
Esto es especialmente importante en conjuntos compactos de refrigeración de servidores donde el espaciamiento de conexión puede ser limitado.
10. Proporcionar suficiente espacio de instalación
La routa de manguera debe diseñarse alrededor del espacio disponible.
Un error común es seleccionar la manguera primero y luego descubrir que el radio de curvas requerido no se puede lograr dentro del armario.
Antes de finalizar la asamblea, compruebe:
- Espacio de enrutamiento disponible
- Localidades de conexión
- Radio de curvatura mínima
- Componentes cercanos
- Acceso al mantenimiento
- Movimiento de equipo
11. No la ruta contra los bordes de afilar
Las estructuras de gabinete y los corchetes pueden contener bordes que pueden dañar gradualmente la superficie de la manguera.
El contacto repetido puede causar abrasión incluso cuando no hay ningún problema visible inmediato.
Cuando no se puede evitar el contacto, se deben considerar medidas de protección adecuadas según el diseño de la instalación.
El enfoque preferido, sin embargo, es enrutar la manguera para que no ocurra contacto innecesario.
12. Prevención Hose-to-Hose Contacto Donde Práctica
Múltiples mangueras pueden correr a través del mismo rack o área múltiple.
Si las mangueras se frotan repetidamente entre sí debido al movimiento o la vibración, sus superficies exteriores pueden experimentar desgaste.
Por lo tanto, el enrutamiento debe considerar no sólo el contacto con componentes rígidos sino también la interacción entre las mangueras adyacentes.
13. Evite la compresión excesiva
Una manguera no debe ser comprimida entre equipos, soportes o estructuras de gabinete.
La compresión puede cambiar la geometría de la manguera y puede reducir el área de flujo interno disponible.
También puede crear una carga mecánica permanente que permanece incluso cuando el sistema de refrigeración está operando normalmente.
14. Mantener la longitud de la manguera innecesaria bajo control
Más largo no es automáticamente mejor.
La longitud de la manguera excesiva puede crear:
- Pérdida de presión adicional
- Loops innecesarios
- Más puntos de contacto potenciales
- Mantenimiento más difícil
- Necesidades adicionales de espacio de instalación
Al mismo tiempo, la manguera no debe ser tan corta que se estira o dobla bruscamente durante la instalación.
El objetivo práctico es una longitud adecuada con una asignación suficiente para la instalación y el servicio.
15. Usar el más corto recorrido práctico
Un principio útil de ingeniería es:
Utilice el routing de manguera práctica más corto que todavía permite la instalación segura, la curvación adecuada y el acceso de mantenimiento.
Este enfoque equilibra las consideraciones hidráulicas y mecánicas.
Para consideraciones de presión, véase:
Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI .
16. Considerar el movimiento de la manguera
No todas las mangueras de refrigeración AI son completamente estáticas.
Mantenimiento del servidor, sustitución de componentes y movimiento de rack puede cambiar la posición de los componentes conectados.
Si se espera movimiento, el enrutamiento debe proporcionar suficiente flexibilidad sin colocar la manguera bajo tensión excesiva o compresión.
Una manguera que funciona perfectamente en la posición inicial puede experimentar una condición mecánica muy diferente después del movimiento del equipo.
17. Leave Adequate Acceso al servicio
La rutina también debe considerar lo que sucede durante el mantenimiento.
Los técnicos pueden necesitar:
- Desconectar un acoplamiento UQD
- Quitar una placa fría
- Accede a un múltiple
- Reemplazar un componente servidor
- Inspeccione un ajuste
Un arreglo de enrutamiento que es eficiente durante la instalación inicial puede ser inconveniente si no hay espacio para acceder a la conexión más adelante.
Por lo tanto, la capacidad de servicio debe incluirse en el diseño original de la ruta.
18. Las conexiones UQD necesitan atención especial
Las conexiones UQD son útiles en sistemas de refrigeración líquida porque pueden simplificar el servicio de equipo y la gestión de conexiones.
Sin embargo, el enrutamiento de manguera no debe colocar cargas laterales innecesarias en la conexión UQD.
El acoplamiento debe colocarse para que la manguera se acerque naturalmente a la conexión.
Para más información, consulte:
19. La rotura puede afectar la caída de presión
El enrutamiento de la manguera no determina la pérdida de presión, pero las decisiones de enrutamiento pueden afectar indirectamente el rendimiento hidráulico del sistema.
Por ejemplo, una manguera innecesariamente larga aumenta la longitud del camino de flujo.
Una deformación corta o severa también puede reducir el área de flujo eficaz.
Por lo tanto, los cálculos hidráulicos y el enrutamiento físico deben considerarse juntos.
Para el tamaño de la manguera, vea:
Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI .
20. Diámetro de manguera y trabajo de rutina juntos
Una manguera más grande puede proporcionar mayor capacidad de flujo, pero también puede requerir más espacio físico y un radio de flexión más grande.
Una manguera más pequeña puede ser más fácil de encajar en un área compacta, pero puede producir mayor velocidad de flujo y pérdida de presión para el mismo requisito de flujo.
Por lo tanto, no se puede separar completamente el diseño de la manguera.
21. No diseñar alrededor de la manguera solo
Si la manguera es difícil, la solución no siempre es seleccionar una manguera más flexible.
A veces la mejor solución es reconsiderar:
- Posición de componentes
- Orientación de ajuste
- Ubicación múltiple
- Altura de conexión
- Longitud de la manguera
Este enfoque a nivel de sistema puede reducir el estrés mecánico innecesario antes de instalar la manguera.
22. Mangueras largas o pesadas
Las mangueras largas pueden requerir soporte adecuado dependiendo del entorno de construcción e instalación de mangueras.
El soporte no debe introducir puntos de compresión agudos o crear una curva más pequeña que el radio de curva mínima especificado de la manguera.
El acuerdo de soporte también debe permitir el movimiento térmico y mecánico esperado de la asamblea.
23. Evite colgar cargas de conexiones
No se debe permitir que una manguera coloque el peso innecesario o la carga mecánica directamente en una conexión de fijación, manopla o placa fría.
Cuando una larga manguera tiene un peso significativo, la instalación debe diseñarse para que la conexión no esté cargando mecánica evitable.
24. Check Routing Después del mantenimiento
Un sistema de refrigeración se puede instalar correctamente y todavía desarrollar problemas de enrutamiento después del mantenimiento.
Por ejemplo, un componente del servidor puede ser eliminado y reinstalado ligeramente diferente.
Un múltiple puede ser reposicionado.
Una manguera puede ser empujada detrás de otro componente para crear espacio de trabajo temporal.
Estos cambios pueden alterar el radio de flexión original y la condición de enrutamiento.
Después del mantenimiento, inspeccione el enrutamiento de la manguera antes de devolver el sistema a la operación normal.
25. Revisar el enrutamiento después de mover una cubierta AI Server
El movimiento del equipo puede cambiar la geometría del circuito de refrigeración.
Después de mover un rack, inspeccione:
- Longitud de la manguera y tensión
- Bend radius
- Orientación de conexión
- Contactos
- Compromiso UQD
- Abrasión potencial
Una configuración de enrutamiento que era aceptable antes del movimiento puede ya no ser adecuada después.
26. Vigilancia de la deformación permanente
Si una manguera permanece marcadamente doblada durante un período prolongado, puede desarrollar una deformación permanente dependiendo de la construcción de manguera y el entorno operativo.
Durante la inspección, busque:
- Secciones planas
- curvas localizadas
- Twisting
- Bulging
- Cambios inusuales en forma
Cualquier deformación significativa debe ser evaluada contra la especificación de manguera y las condiciones de servicio.
27. Selección de materiales de perforación y manguera
El material de manguera y la construcción pueden afectar la flexibilidad de enrutamiento.
Diferentes materiales y estructuras de refuerzo pueden tener diferentes características mecánicas.
Por ejemplo, la flexibilidad necesaria para una conexión de rack compacta puede influir en si un ingeniero considera una manguera de goma, manguera de silicona o construcción de mangueras fluoropolímero.
La selección de materiales todavía debe comenzar con la compatibilidad refrigerante y los requisitos operativos en lugar de la flexibilidad sola.
Véase:
Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI .
28. La rotación debe coincidir con la construcción de la manguera
Una manguera reforzada puede proporcionar ventajas en la capacidad de presión y la fuerza mecánica, pero su comportamiento de flexión depende de la construcción específica.
Asimismo, una manguera altamente flexible todavía necesita permanecer dentro de sus límites de instalación especificados.
Por lo tanto, los ingenieros deben utilizar los datos técnicos reales del fabricante al definir los requisitos de enrutamiento.
29. Una lista de verificación práctica de la manguera
| Tema de rutina | Qué comprobar |
|---|---|
| Radio de curvatura mínima | Confirme los restos de la curva instalada dentro de la especificación de la manguera |
| Kinks | Chequeo para aplanamiento localizado o colapso |
| Twisting | Asegurar que la manguera no se rota innecesariamente alrededor de su eje |
| Ajuste de conexión | Evite forzar la manguera para compensar los componentes mal alineados |
| Borde de afilar | Prevenga abrasión o corte innecesarios |
| Longitud de la manguera | Evite la tirada excesiva y la tensión excesiva |
| Conexión UQD | Comprobar el compromiso y evitar la carga lateral |
| Acceso a los servicios | Deja suficiente espacio para inspección y mantenimiento |
| Componentes adyacentes | Prevenir compresión y contacto no deseado |
| Movimiento | Considerar cambios relacionados con el movimiento de racks y el mantenimiento |

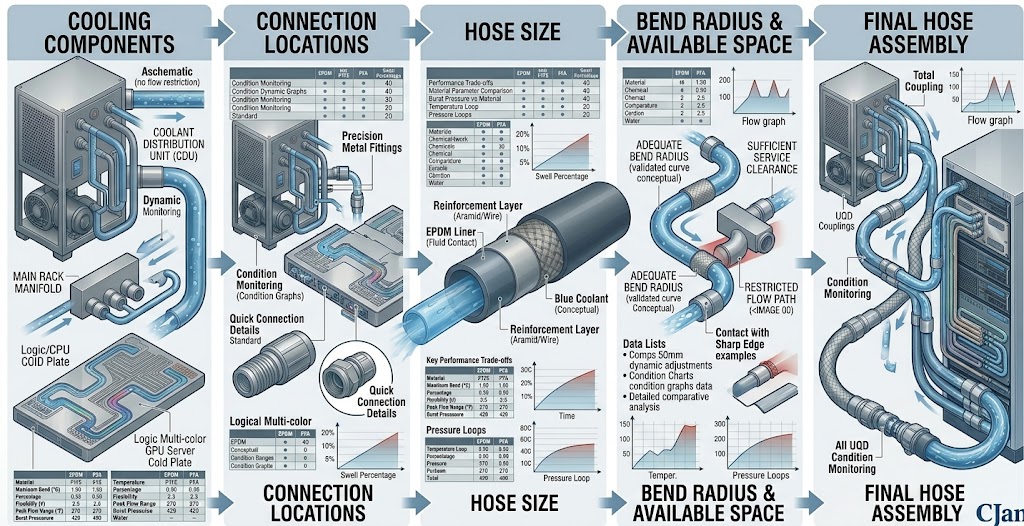

30. Una secuencia de diseño de rutina simple
Un proceso práctico de enrutamiento puede seguir esta secuencia:
Esta secuencia ayuda a evitar que se descubran problemas de enrutamiento sólo después de que la manguera ya haya sido instalada.
31. Recorra la manguera antes de finalizar la Asamblea
Para las asambleas de manguera personalizadas, el enrutamiento debe ser considerado antes de la longitud final de la manguera y la orientación adecuada se finaliza.
Un montaje de manguera que parece correcto en un banco de trabajo puede comportarse de forma diferente una vez instalado dentro de un rack de servidor AI.
Siempre que sea posible, la geometría de instalación actual debe ser considerada durante el diseño de montaje.
32. Routing es parte de la selección de mangueras
La routa de manguera debe incluirse en el proceso de selección inicial de mangueras.
La relación clave puede resumirse como:
Esto evita el error común de seleccionar una manguera basada sólo en la presión y la temperatura y tratando de resolver el problema de enrutamiento después.
33. How CJAN Enfoques Líquidos Aplicaciones de manguera refrigerante
CJAN ofrece soluciones de manguera de refrigeración líquida para aplicaciones donde el flujo de refrigerante, flexibilidad, fiabilidad de conexión y requisitos de instalación necesitan trabajar juntos.
Los productos de manguera de refrigeración líquida CJAN relevantes incluyen:
- Manguera de enfriamiento líquido
- Manguera de enfriamiento líquido LCH-SD
- Manguera de refrigeración líquida
El producto apropiado debe ser seleccionado según el refrigerante real, presión, temperatura, necesidad de flujo, espacio de enrutamiento y configuración de conexión.
Vea el resumen completo de la aplicación:
CJAN Liquid Refrigeración Hose Solutions .
34. El Principio de Routing más importante
Buena manguera de enrutamiento no es simplemente acerca de hacer que la instalación se vea limpia.
Se trata de controlar el estrés mecánico manteniendo las condiciones hidráulicas y de servicio necesarias.
Una manguera bien enrutada debe:
- Mantener el radio de curvas requerido
- Evite kinking
- Evite la torsión innecesaria
- Mantener la alineación de la conexión
- Evite la abrasión excesiva
- Proporcionar acceso adecuado a los servicios
- Apoyar el flujo refrigerante requerido
35. Conclusión
El enfriamiento líquido de mangueras es una consideración de ingeniería, no simplemente un detalle de instalación.
En los centros de datos AI, las mangueras suelen funcionar en espacios compactos donde las curvas, conexiones y componentes cercanos están estrechamente empaquetados. La mala enrutamiento puede crear estrés mecánico innecesario, restringir la trayectoria de flujo, aumentar la pérdida de presión o dificultar el mantenimiento.
Los principios básicos son directos:
- Respetar el radio de curva mínima del fabricante.
- Evite los broches y las curvas afiladas.
- No toques la manguera innecesariamente.
- Mantenga la manguera naturalmente alineada con sus conexiones.
- Evite bordes afilados, compresión y abrasión.
- Use una longitud práctica de manguera.
- Considere la orientación y el acceso al mantenimiento del UQD.
- Recomprueba el enrutamiento después del mantenimiento o movimiento del equipo.
El enfoque más fiable es diseñar la ruta de la manguera junto con el sistema de enfriamiento en lugar de tratar el enrutamiento como el paso final de la instalación.
Aprender más acerca de Soluciones de manguera de refrigeración líquida CJAN .
