GLOBAL¿Cuándo debe utilizar una manguera Fluoropolímero en sistemas de refrigeración líquido?
No todo sistema de refrigeración líquido necesita una manguera fluoropolímero.
Para muchos bucles de refrigeración basados en agua, los materiales convencionales de manguera elastómerica pueden proporcionar la flexibilidad, la capacidad de presión y la vida útil requerida por la aplicación. Pero algunos circuitos de refrigeración funcionan en condiciones donde la compatibilidad material, la temperatura, la limpieza o la permeación son más importantes.
Ahí es donde la construcción de manguera fluoropolímero merece consideración.
PTFE y PFA son dos fluoropolímeros comúnmente considerados para aplicaciones exigentes de manipulación de fluidos. Ofrecen características que pueden ser útiles en sistemas de refrigeración especializados, pero seleccionando simplemente porque son químicamente resistentes no es suficiente.
Este artículo explica cuando los ingenieros deben considerar las mangueras fluoropolímeros y cuando una manguera de refrigeración líquida convencional puede ser la opción más práctica.
1. ¿Qué es una manguera Fluoropolímero?
Una manguera fluoropolímero utiliza un fluoropolímero como parte de su construcción fluido-contacto. Dependiendo del diseño, el fluoropolímero puede formar el tubo interior mientras que el refuerzo y una capa protectora externa proporcionan las propiedades mecánicas necesarias para la aplicación.
PTFE y PFA son ejemplos de fluoropolímeros usados en entornos exigentes de manipulación de fluidos.
El punto importante es que el rendimiento de una manguera terminada se determina por su construcción completa, no solo por el nombre del polímero.
2. ¿Por qué se consideran Fluoropolímeros para el enfriamiento líquido?
La razón principal que los ingenieros consideran fluoropolímeros es que pueden proporcionar una combinación de propiedades que pueden ser difíciles de lograr con un elastómero convencional en ciertas aplicaciones.
Las consideraciones típicas incluyen:
- Resistencia química fuerte
- Capacidad de temperatura amplia
- Reactividad superficial baja
- Rendimiento de contacto fluido
- Características de permeación potencialmente útiles
- Adecuación para entornos fluidos exigentes
Estas características son particularmente relevantes cuando la formulación refrigerante o las condiciones de funcionamiento son más exigentes que un bucle de agua-glicol estándar.
3. La primera pregunta: ¿Qué refrigerante estás usando?
La selección de materiales debe comenzar con el refrigerante.
Un sistema de refrigeración puede utilizar mezclas de agua, glucocol o líquidos dieléctricos y de gestión térmica especialmente formulados. La formulación también puede contener aditivos destinados a controlar la corrosión, el crecimiento biológico u otras propiedades del sistema.
Dos fluidos que aparecen similares en una hoja de especificación básica pueden interactuar de manera diferente con un material de manguera en condiciones de funcionamiento reales.
Por esa razón, la compatibilidad debe evaluarse utilizando la formulación, concentración y temperatura de funcionamiento refrigerante.
También es por eso que un material no debe ser seleccionado únicamente de una declaración genérica como "resistencia química".
4. Cuando la compatibilidad química se convierte en el conductor principal
La manguera fluoropolímero se vuelve más atractiva cuando la química refrigerante crea preocupaciones para los materiales de manguera convencionales.
En estos casos, el ingeniero debe evaluar:
- Composición de refrigeración
- Paquete adicional
- Concentración
- Temperatura de funcionamiento
- Tiempo de exposición continuo
- Vida útil esperada
El objetivo no es elegir el material más resistente químicamente disponible. Es elegir un material que permanece estable bajo las condiciones reales del circuito de refrigeración.
Para una discusión más profunda, vea Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
5. Cuando la temperatura es una preocupación
La temperatura es otra razón para considerar la construcción del fluoropolímero.
Algunos sistemas de refrigeración experimentan mayores temperaturas de funcionamiento, picos de temperatura de corta duración o ciclo térmico repetido.
Los fluoropolímeros son conocidos por sus amplias capacidades de temperatura, que pueden hacerlo útiles en aplicaciones donde el sobre de temperatura está fuera del rango preferido de algunos materiales de manguera convencionales.
Sin embargo, la temperatura máxima de la manguera terminada debe ser comprobada en lugar de asumir que la capacidad de material publicado del polímero representa el límite de operación permitido del montaje de la manguera.
El refuerzo, los accesorios, los sellos y la geometría específica de la manguera pueden afectar al rango operativo final.
6. Cuando la limpieza importa
Algunos sistemas de fluidos hacen mayor hincapié en mantener la calidad del refrigerante y controlar la contaminación.
En tales sistemas, la superficie de contacto de fluido interior es una parte importante del diseño.
Los tubos interiores fluoropolímeros se pueden considerar donde su superficie y características químicas se ajustan a los requisitos de limpieza de la aplicación.
Pero el material interior es sólo una parte de la imagen. Manufacturar la limpieza, procedimientos de montaje, lavado, embalaje y almacenamiento también puede influir en la condición de un conjunto de manguera terminado.
7. Cuando la Permeación necesita ser considerada
La permeación a veces se pasa por alto durante la selección de mangueras.
En un bucle de refrigeración cerrado, la retención de fluidos a largo plazo puede importar. Dependiendo de la arquitectura del refrigerante y del sistema, la interacción entre el fluido y el material de manguera puede convertirse en una consideración de diseño.
Los materiales fluoropolímeros pueden ser atractivos en aplicaciones donde las características de permeación son importantes, pero el rendimiento real debe ser evaluado utilizando datos para la construcción de manguera específica.
Una hoja de datos de polímero por sí sola no predice necesariamente el comportamiento de una manguera multicapa bajo condiciones operativas reales.
8. Cuando las mangueras convencionales pueden ser suficientes
Una manguera fluoropolímero no es automáticamente la mejor opción.
Si el circuito de refrigeración utiliza un refrigerante compatible, funciona dentro de un rango de temperatura moderado y no tiene requisitos inusuales de limpieza o permeación, una manguera EPDM o silicona debidamente diseñada puede ser suficiente.
Estos materiales pueden proporcionar flexibilidad útil y son ampliamente utilizados en aplicaciones de manipulación de fluidos.
Por consiguiente, la decisión debería basarse en los requisitos de ingeniería más que en la hipótesis de que un material más especializado siempre es mejor.
Para una comparación de materiales, vea EPDM Hose de enfriamiento líquido vs. manguera de silicona: ¿Qué es mejor para los centros de datos AI?.
9. Centros de datos de la manguera de Fluoropolímeros y AI
Los centros de datos AI están creando entornos cada vez más exigentes de gestión térmica.
Una mayor potencia de rack puede aumentar la carga de refrigeración colocada en la infraestructura de refrigeración líquida. Los agujeros pueden ser necesarios para conectar placas frías, manifolds, CDUs y otros componentes dentro de diseños de equipos cada vez más densos.
En estos sistemas, la manguera necesita satisfacer más de un único requisito.
- Compatibilidad de refrigerante necesaria
- Presión de funcionamiento
- Temperatura de funcionamiento
- Tasa de flujo requerida
- Caída de presión
- Radio de curvatura mínima
- Configuración de conexión
- Necesidades de mantenimiento
Un tubo interior fluoropolímero puede abordar uno o más de estos requisitos, pero el conjunto completo de manguera todavía necesita ser evaluado.
See Cómo elegir la manguera de refrigeración líquida adecuada para servidores AI de alta densidad para consideraciones adicionales a nivel de rack.
10. Manguera Fluoropolímero para enfriamiento de equipos semiconductores
El equipo semiconductor puede imponer diferentes requisitos en una manguera de enfriamiento en comparación con un circuito de enfriamiento convencional del centro de datos.
Los fluidos de proceso, la limpieza del equipo y la exposición química pueden hacer que la compatibilidad del material sea una consideración más significativa.
En tales aplicaciones, se puede evaluar la construcción de mangueras fluoropolímeros cuando el material de contacto líquido necesita soportar un entorno químico exigente.
La selección final debe seguir basándose en los requisitos de conexión de fluidos, temperaturas, presión, flujo y equipo.
11. PTFE o PFA: ¿Qué debería considerar?
PTFE y PFA son ambos fluoropolímeros, pero no son intercambiables en cada aplicación.
PTFE es ampliamente reconocido por su resistencia química y capacidad de temperatura amplia. PFA proporciona características similares de fluoropolímero al tiempo que ofrece diferentes características de procesamiento, ya que es melt-procesable.
Por lo tanto, la selección debe considerar tanto las propiedades materiales como los requisitos de fabricación.
Para una comparación directa, vea PTFE vs. PFA Manguera de enfriamiento líquido: ¿Cuál es la diferencia?.
12. La flexibilidad sigue siendo importante
Un error común es centrarse fuertemente en la resistencia química y pasar por alto los requisitos de instalación.
Las mangueras de enfriamiento líquido a menudo necesitan pasar a través de espacios de equipos compactos. En un rack de servidor, la manguera puede necesitar recorrer placas frías, manifolds, rutas de cable y otros hardware.
Por lo tanto, la manguera final debe proporcionar un radio de curvatura adecuado sin introducir un excesivo estrés mecánico.
La flexibilidad depende del diámetro de la manguera, el espesor de la pared, el refuerzo y la construcción, no sólo de si la manguera está hecha de un fluoropolímero.
13. La capacidad de presión depende de la manguera completa
Otra consideración importante es la presión.
La calificación de presión de una manguera de refrigeración líquida depende de factores como:
- Diámetro interno
- Espesor de pared
- Fortalecimiento
- Temperatura
- Construcción de mangueras
- Ajustes y método de montaje
Por esta razón, los ingenieros deben utilizar la calificación de presión del fabricante para la manguera específica en lugar de estimar la capacidad de presión del polímero solo.
Más información está disponible Clasificación de presión de manguera de refrigeración líquido: ¿Cuánta presión necesita un centro de datos AI?.
14. Tamaño de la manguera puede importar más que el material
Una manguera químicamente compatible todavía puede ser una mala opción si su diámetro interno es demasiado pequeño para el flujo requerido.
Los diámetros internos más pequeños generalmente aumentan la velocidad de flujo y pueden aumentar la pérdida de presión. Esto puede afectar los requisitos de la bomba y el equilibrio hidráulico general de un circuito de refrigeración.
Por lo tanto, el tamaño de la manguera debe establecerse a partir de la velocidad de flujo necesaria, la caída de presión y las dimensiones de conexión.
See Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI.
15. Cuando una manguera fluoropolímero puede ser la elección correcta
No hay una sola condición que requiera automáticamente una manguera fluoropolímero.
En cambio, se convierte en un candidato más fuerte cuando varios requisitos de aplicación apuntan en la misma dirección.
| Solicitud | ¿Por qué se puede considerar Fluoropolímero |
|---|---|
| Demandando química refrigerante | Resistencia química fuerte puede ser valiosa |
| Temperatura elevada | Capacidad de temperatura amplia |
| Exposición al fluido a largo plazo | La estabilidad material se vuelve importante |
| Requisitos de contacto líquido limpio | Las capas internas de fluoropolímero pueden considerarse |
| Permeation concerns | Las construcciones fluoropolímeros específicas pueden ofrecer características útiles |
| Enfriamiento de equipos especializados | Compatibilidad de material puede superar la selección de manguera convencional |
16. Cuando usted probablemente no necesita uno
Si el bucle de refrigeración utiliza un refrigerante bien entendido y las condiciones de funcionamiento son cómodamente dentro de las capacidades de una manguera elastómerica adecuada, puede haber pocas razones para moverse a una construcción de fluoropolímero.
Por ejemplo, si la aplicación no impone la exposición química inusual, la temperatura, la limpieza o los requisitos de permeación, EPDM o silicona pueden ya proporcionar el rendimiento requerido.
El objetivo debe ser una manguera adecuada, no la manguera técnicamente más sofisticada disponible.
17. No Evaluar el tubo de manguera en la aislamiento
Una manguera de refrigeración líquida es parte de un montaje más grande.
La manguera puede conectarse a accesorios, válvulas, múltiples, placas frías o acoplamientos UQD. Cada interfaz puede afectar la fiabilidad.
Si el material de manguera es altamente compatible pero el sello de fijación no es adecuado para el refrigerante, el montaje completo puede todavía no cumplir con el requisito de aplicación.
Por lo tanto, la selección de materiales y el diseño de conexiones deben considerarse conjuntamente.
18. Las condiciones de instalación deben definirse tempranamente
La routa de manguera debe ser considerada antes de seleccionar la construcción final de manguera.
Los ingenieros deben identificar:
- Espacio de instalación disponible
- Longitud de manguera necesaria
- Radio de curvatura mínima
- Movimiento durante la instalación o mantenimiento
- Posible contacto con el equipo circundante
- Orientación de ajuste
Una manguera que funciona bien en condiciones de laboratorio puede ser todavía inadecuado si no se puede enrutar correctamente en el equipo real.
19. Un flujo de trabajo práctico de selección de mangueras Fluoropolímero
Esta secuencia ayuda a evitar que la selección de materiales se desconecte del sistema de refrigeración real.
20. ¿Qué datos deben enviarse a un proveedor de la manguera?
Al solicitar una manguera de enfriamiento líquido fluoropolímero, proporcionar datos de aplicación en primer lugar puede mejorar significativamente la calidad de la recomendación.
- Nombre y formulación de refrigerantes
- Concentración de refrigerante
- Temperatura de funcionamiento normal
- Temperatura máxima y mínima
- Presión de funcionamiento
- Presión máxima
- Tasa de flujo requerida
- Diámetro interno requerido
- Longitud de la manguera
- Radio de curvatura mínima
- Tipo de ajuste
- Requisitos UQD
- Requisitos de limpieza
- Condiciones de servicio previstas
21. Cómo CJAN Enfoques Selección de mangueras de refrigeración líquido
Las soluciones de manguera de refrigeración líquida de CJAN cubren diferentes requisitos de materiales y construcción para aplicaciones de gestión térmica.
El CJAN Liquid Cooling rango está destinado a aplicaciones donde los requisitos de materiales de manguera, construcción y conexión deben ser evaluados juntos.
Productos de manguera líquido disponibles incluyen LCH, LCH-SD y LCH-SDS.
Para proyectos que requieran la construcción de fluoropolímeros, se debe evaluar la configuración adecuada de materiales y mangueras contra las condiciones de refrigeración, temperatura, presión, flujo e instalación.

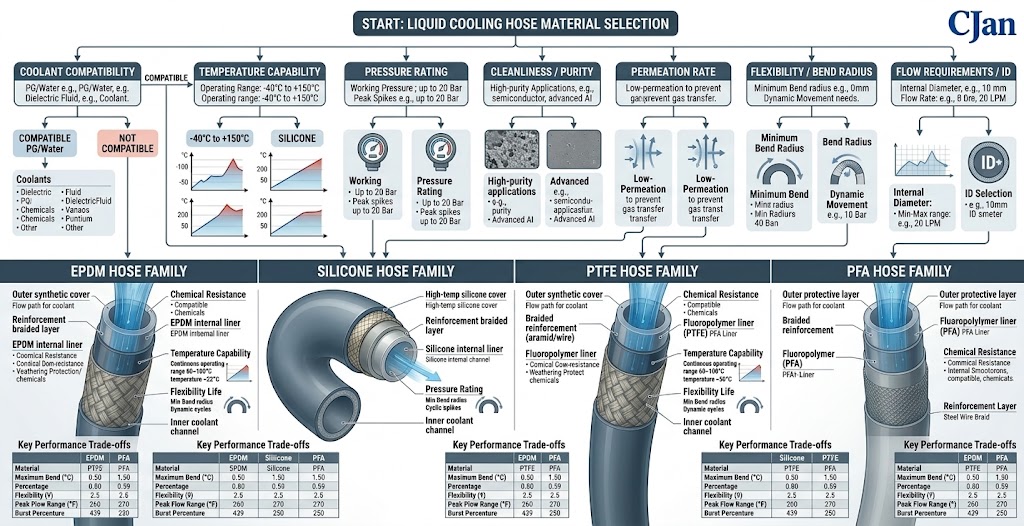

22. Marco de decisión simple
| Pregunta | Si | Si no |
|---|---|---|
| ¿Es exigente la compatibilidad de refrigerante? | Evaluar las opciones de fluoropolímero | Continuar comparando materiales convencionales |
| ¿La temperatura es inusualmente exigente? | Revisión de la capacidad de fluoropolímero | Comparar todos los materiales de manguera adecuados |
| ¿Son críticas las propiedades de limpieza o contacto líquido? | Evaluar capas internas fluoropolímeros | Considerar alternativas aprobadas por la aplicación |
| ¿Son importantes las características de permeación? | Comparar construcciones específicas de manguera | Centrarse en otros factores de selección |
| ¿La flexibilidad es crítica? | Comparar datos de curvatura real | Uso de criterios de enrutamiento estándar |
23. El mejor material es la aplicación dependiente
Hay una tendencia en las discusiones técnicas para buscar un único material de manguera "mejor".
El enfriamiento líquido no funciona de esa manera.
EPDM, silicona, PTFE y PFA tienen características diferentes. Un material ideal para un circuito de refrigeración puede ser innecesario o poco práctico para otro.
El mejor enfoque de ingeniería es definir el sobre operativo primero y luego seleccionar la construcción de manguera que lo encuentre.
Conclusión
Una manguera fluoropolímero debe considerarse cuando la aplicación de refrigeración real crea requisitos que justifican sus características.
La compatibilidad química, la capacidad de temperatura, la limpieza y la permeación pueden ser razones para investigar la construcción de fluoropolímeros. Pero estos factores deben ser considerados junto con la presión, el flujo, el radio de curva, los accesorios y las condiciones de instalación.
Para los centros de datos AI y otras aplicaciones exigentes de gestión térmica, el enfoque más fiable es evaluar el conjunto completo de mangueras en lugar de elegir un material basado en una sola propiedad.
Cuando la aplicación no requiere rendimiento de fluoropolímero, una manguera EPDM o silicona debidamente seleccionada puede seguir siendo la solución más práctica.
Para más información, visite CJAN Liquid Cooling página de aplicación.
