En un sistema de refrigeración líquida directa, el CDU no es el destino final del refrigerante.
El refrigerante debe moverse del Unidad de distribución de refrigerantes (CDU) para el rack, el múltiple, y eventualmente las placas frías que sirven a los GPU u otros componentes de alta potencia.
Esto hace que la conexión entre el CDU y el rack una parte importante de la arquitectura de refrigeración.

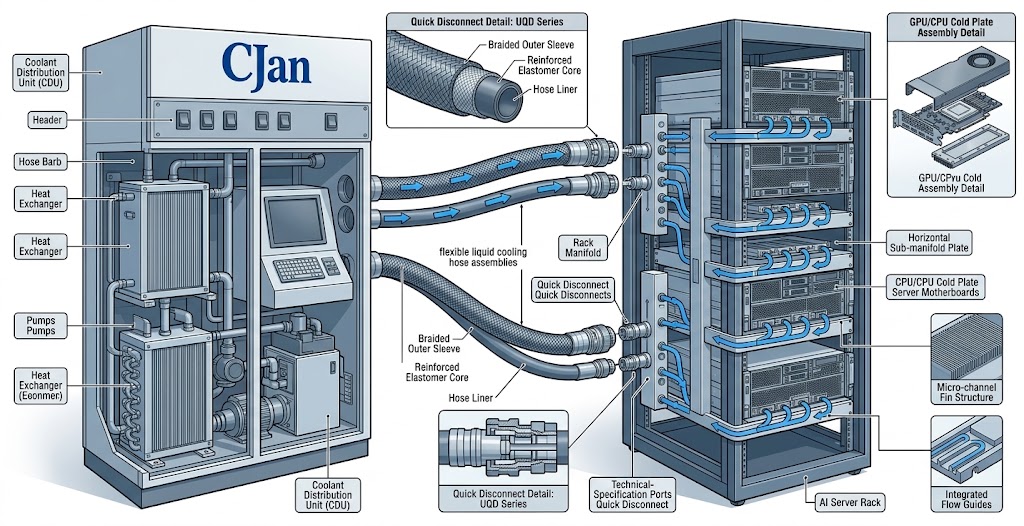

Un sendero típico puede parecer:
CDU
↓
Supply Header
↓
Asamblea de manguera flexible
↓
Rack Manifold
↓
Distribución Hose
↓
Placa fría
↓
Hose de retorno
↓
CDU
Por lo tanto, el montaje de manguera tiene que hacer más que simplemente transportar refrigerante.
Debe acomodarse:
Para la infraestructura AI de alta densidad, estos detalles pueden determinar si un bucle de refrigeración sigue siendo fiable durante años de funcionamiento.
Un montaje de manguera CDU-to-rack es una conexión de fluido preconfigurado utilizada para transportar refrigerante entre un CDU y el punto de distribución de refrigeración en un rack AI.

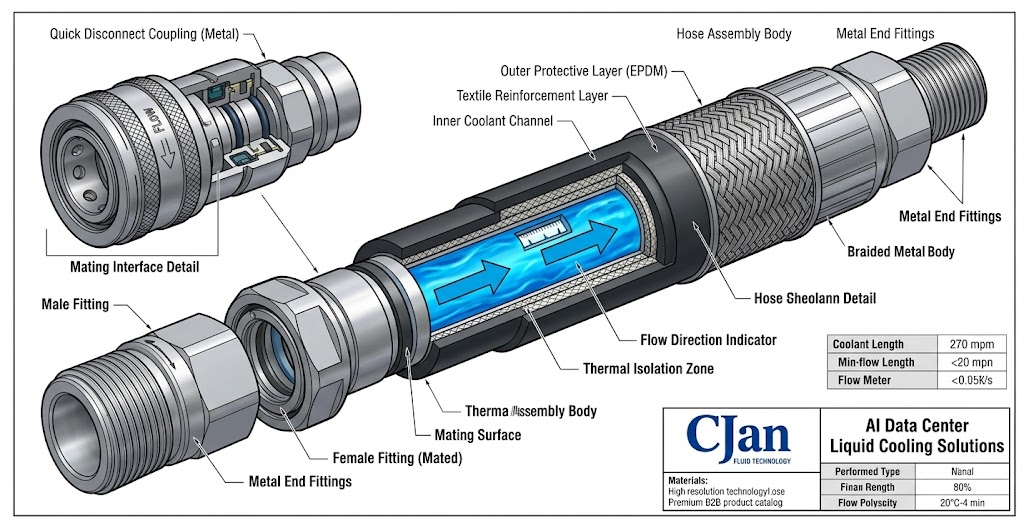

Un montaje típico puede incluir:
Manguera de enfriamiento líquidoDependiendo de la arquitectura, la asamblea puede conectarse directamente a un manifold de rack o a otro componente de distribución de refrigeración.
El punto importante es que manguera, fijación y acoplamiento deben ser tratados como un montaje, más que como componentes independientes.
El equipo de refrigeración principal puede recibir la mayor parte de la atención durante el diseño del sistema.
Sin embargo, los puntos de conexión pueden convertirse en lugares críticos de falla.
Los posibles problemas incluyen:
Una manguera bien diseñada ayuda a evitar estos problemas antes de que el sistema llegue a la operación.
Antes de seleccionar una manguera, defina la ruta de refrigeración completa.
Por ejemplo:
CDULos requisitos de manguera dependerán de dónde se instale.
Una manguera CDU-to-rack puede tener diferentes requisitos de una manguera corta que conecta una placa fría a un múltiple.
Flow es uno de los primeros parámetros que deben establecer los ingenieros.
Una manguera demasiado pequeña puede crear una pérdida excesiva de presión.
Una manguera más grande puede reducir la resistencia, pero también requiere:
Por lo tanto, el diámetro de la manguera debe ser seleccionado según el bucle de refrigeración real.
Una secuencia de diseño simple es:
Carga de calor de la cubiertaEsto es más confiable que seleccionar tamaño de manguera simplemente porque coincide con un conector existente.
El refrigerante determina qué materiales deben ser considerados.
Para muchos sistemas de enfriamiento de centros de datos basados en agua, EPDM es una opción práctica debido a su combinación de flexibilidad y compatibilidad refrigerante.
Otras solicitudes pueden requerir:
La selección debe considerar:
La cartera actual de productos de CJAN incluye productos de manguera de refrigeración líquida dedicados, incluyendo soluciones LCH, LCH-SD y LCH-SDS. El sitio web de la empresa identifica LCH como una manguera desarrollada para el enfriamiento de líquidos centrados en datos, mientras que los productos LCH-SD y LCH-SDS están específicamente posicionados para aplicaciones de refrigeración líquida de centro de datos resistentes al fuego.
Un error común es hacer la manguera lo más corto posible.
Más corto no siempre significa mejor.
Una manguera demasiado corta puede crear:
Por otro lado, la longitud excesiva de la manguera puede crear:
El objetivo es proporcionar la longitud suficiente para el movimiento natural de enrutamiento y mantenimiento sin crear manguera innecesaria.

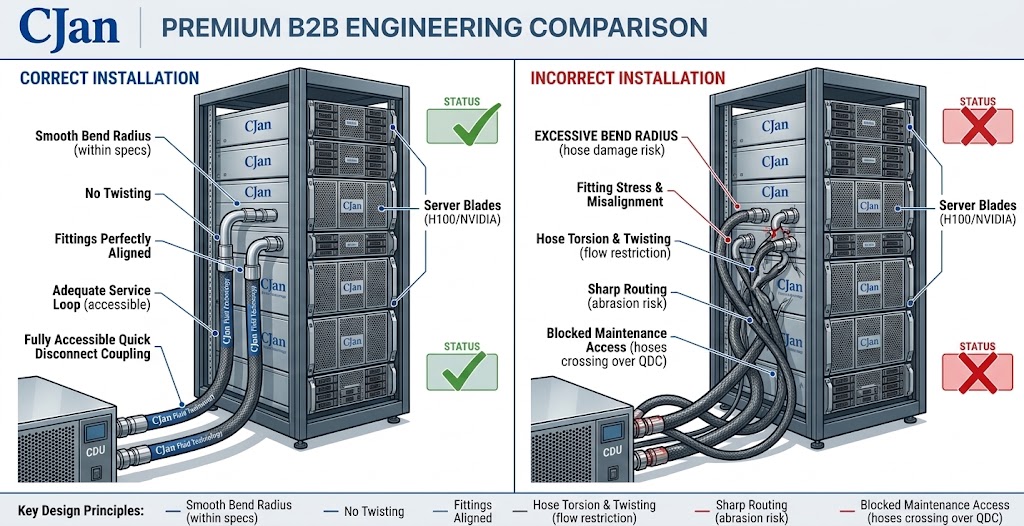

La manguera debe seguir una ruta suave desde el CDU hasta el rack.
Evite forzar el montaje en una curva ajustada inmediatamente al lado del ajuste.
Un mejor arreglo es:
En lugar de:
La segunda configuración puede colocar un excesivo estrés mecánico cerca de la conexión.
El radio de curva mínima especificado del fabricante siempre debe ser seguido.
Bender y retorcer no son iguales.
Una manguera puede aparecer correctamente enrutándose mientras todavía se está instalando bajo estrés torsional.
Esto puede ocurrir cuando:
Durante la instalación, la asamblea debe colocarse naturalmente antes de que se asegure la conexión final.
Una asamblea de mangueras CDU es tan confiable como su conexión más débil.
La selección de ajuste debe considerar:
Las posibles opciones de conexión incluyen:
Para los racks AI de servicio, las desconexiones rápidas pueden ser particularmente útiles porque permiten un aislamiento y reemplazo de equipo más rápido.
Se puede organizar una conexión de servicio típica como:
CDUEl UQD se convierte en una interfaz de servicio definida.
Esto puede simplificar:
Sin embargo, el UQD debe ser dimensionado según el flujo y presión requeridos en lugar de seleccionarse únicamente por diámetro nominal de manguera.
La pérdida de presión ocurre a través del bucle de refrigeración.
La manguera contribuye a la caída total de la presión del sistema junto con:
Un concepto de ingeniería útil es:
Sujeto total de presión = manguera + fijación + UQD + Manifold + placa fríaEs por eso que evaluar la manguera sola es insuficiente.
Una manguera con un gran diámetro interno todavía puede ser parte de un sistema de alta resistencia si el UQD seleccionado o el ajuste tiene un paso interno restrictivo.
Para el enfriamiento AI de alta densidad, una solución de manguera premontada puede simplificar el despliegue.
Un montaje típico puede ser:
[UQD] — [Fitting] — LIQUID COOLING HOSE ══[Fitting] — [UQD]El proveedor puede controlar:
Esto puede reducir la variabilidad entre instalaciones individuales.
El montaje de manguera debe ser compatible con la presión real del sistema de refrigeración.
Los ingenieros deben identificar:
No use la presión de la explosión como la presión de operación normal.
La asamblea completa debe evaluarse, incluyendo:
manguera + fijación + acoplamiento + método de montaje.
El material de manguera debe ser evaluado contra el refrigerante real en lugar de una especificación genérica de "enfriamiento de agua".
Considerar:
Esto es especialmente importante cuando se mueve entre diferentes formulaciones refrigerantes.
La prevención de la fuga debe comenzar en la etapa de diseño.
Los posibles puntos de fuga incluyen:
Por lo tanto, un diseño fiable combina:
Material compatible + ajuste correcto + montaje controlado + prueba
en lugar de depender de cualquier componente.
La manguera no debe evitar que los técnicos accedan:
Evite routing hoses directamente a través de equipo extraíble.
Un principio útil es:
La conexión de refrigeración debe permanecer accesible después de que el rack esté completamente montado.
Esto se vuelve cada vez más importante a medida que aumenta la densidad del rack AI.
Antes de instalar un montaje de manguera en un rack AI operativo, las pruebas apropiadas deben completarse según la especificación del sistema.
Los posibles controles incluyen:
Verificar:
Verificar la integridad de la asamblea.
Inspección:
Confirme que la asamblea no introduce restricción de flujo inesperada.
El caudal requerido debe conducir el diseño hidráulico.
Esto puede crear estrés innecesario en los accesorios.
Un acoplamiento restrictivo puede convertirse en un punto de resistencia significativo.
La manguera no debe ser torcida para compensar la mala alineación.
La conexión debe permanecer accesible después de la instalación de rack.
El rendimiento final pertenece a la montajeNo sólo la manguera.
| parámetro | Qué confirmar |
|---|---|
| Coolant | Compatibilidad con el material |
| Tasa de flujo | Flujo de refrigeración de rack requerido |
| Hose ID | Requisitos hidráulicos |
| Presión de trabajo | Estado operativo del sistema |
| Temperatura | Normal y máximo |
| Bend radius | Requisito de instalación |
| Longitud de la manguera | Routing y acceso a los servicios |
| Fittings | Compatibilidad mecánica y fluida |
| UQD | Rendimiento de flujo, presión y fugas |
| Asamblea General | Crimping / calidad de conexión |
| Pruebas | Verificación de presión y fugas |
| Mantenimiento | Accesibilidad tras instalación |
La cartera de refrigeración líquida de CJAN actualmente incluye productos dedicados para el enfriamiento de centros de datos, incluyendo el LCH, LCH-SD, y LCH-SDS familia. La empresa también lista una manguera de alta resistencia CJFLEX HAT para aplicaciones de refrigeración líquida IDC.
Para una aplicación CDU-to-rack, el producto apropiado debe ser seleccionado según el real:
En lugar de tratar un modelo de manguera como una solución universal.
El producto LCH está posicionado por CJAN como una manguera de refrigeración líquida desarrollada para sistemas de refrigeración líquida centrado en datos.
Dirección de aplicación recomendada:
CJAN actualmente describe la LCH-SD como manguera resistente al fuego para los sistemas de refrigeración del líquido centro de datos.
Dirección de aplicación recomendada:
El LCH-SDS está posicionado como manguera EPDM resistente al fuego ultra flexible para sistemas de refrigeración de líquidos centro de datos.
Dirección de aplicación recomendada:
Para un proyecto real, el modelo de manguera final debe ser igualado a los parámetros operativos del cliente en lugar de seleccionarlo solo desde el nombre del producto.
La conexión CDU-to-rack es más que una simple conexión de manguera.
Es una interfaz hidráulica, mecánica y de mantenimiento dentro del sistema de refrigeración AI.
Un diseño fiable debería considerar simultáneamente:
Para los centros de datos AI, el enfoque más eficaz es diseñar el montaje completo de manguera en lugar de seleccionar la manguera independiente de sus accesorios y acoplamientos.
La cartera actual de refrigeración líquida de CJAN ofrece varias opciones de manguera para aplicaciones de centros de datos, incluyendo LCH, LCH-SD y LCH-SDS, permitiendo que la configuración final se ajuste a las condiciones operativas reales del proyecto.
