GLOBALManguera de refrigeración líquida de silicona: ventajas y limitaciones clave
Manguera de silicona es ampliamente utilizada en aplicaciones donde la flexibilidad, la capacidad de temperatura y el manejo de fluidos limpios son importantes. Estas características también hacen de silicona un material práctico para considerar para algunos sistemas de refrigeración líquida.
Pero silicona no es automáticamente la opción correcta para cada circuito de refrigeración.
La formulación refrigerante, la temperatura de funcionamiento, la presión, la velocidad de flujo, los requisitos de permeación y la construcción de manguera afectan si una manguera de refrigeración líquida de silicona es apropiada.
Este artículo examina dónde pueden ser útiles las mangueras de refrigeración líquida de silicona, qué limitaciones deben considerar los ingenieros y cómo se compara silicona con otros materiales de manguera.
1. Por qué se considera silicona para el enfriamiento líquido
Los sistemas de refrigeración líquido a menudo requieren una manguera que puede ser enruída a través de un espacio de instalación limitado sin crear estrés mecánico excesivo.
El silicona es naturalmente flexible y puede acomodar muchos requisitos de enrutamiento más fácilmente que algunos materiales rígidos o menos flexibles.
También puede proporcionar una capacidad de temperatura útil y está disponible en diferentes construcciones de manguera, incluyendo diseños reforzados.
Por estas razones, la silicona se puede considerar para aplicaciones tales como:
- Enfriamiento líquido del servidor AI
- Centro de datos Gestión térmica
- Refrigeración de equipos industriales
- Equipo de gestión térmica
- Otros sistemas de fluidos cerrados
2. Los asuntos de construcción más que el nombre del material
Una manguera de refrigeración líquida de silicona no es simplemente un pedazo de tubo de silicona.
Una manguera terminada puede contener múltiples capas diseñadas para proporcionar diferentes funciones.
La capa interior proporciona la superficie de contacto fluido, mientras que el refuerzo puede mejorar la capacidad de presión y la estabilidad dimensional. La capa exterior proporciona protección adicional contra el entorno circundante.
En consecuencia, dos mangueras de silicona con dimensiones similares pueden tener características de rendimiento significativamente diferentes.

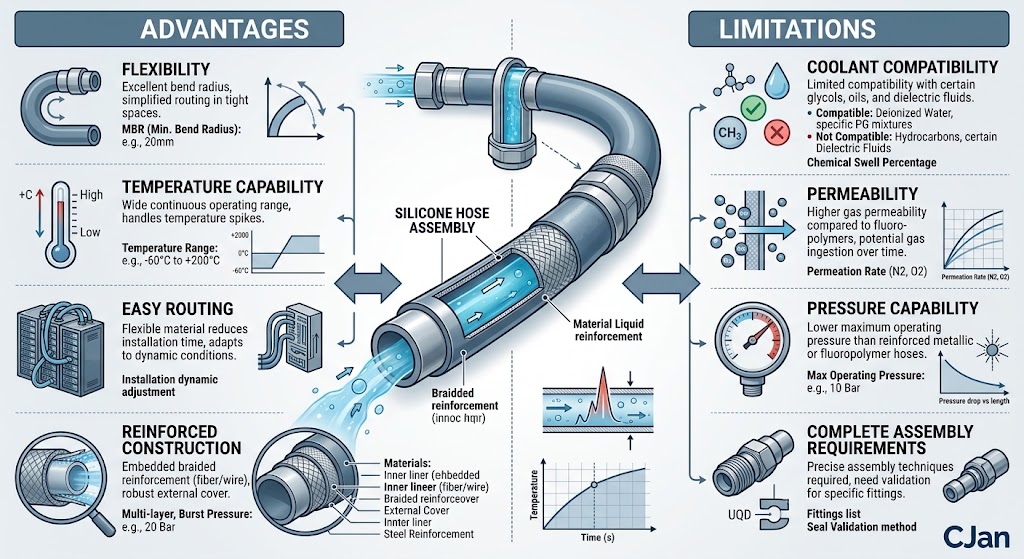

3. Ventajas: Flexibilidad
La flexibilidad es una de las características más útiles de la manguera de silicona para el enfriamiento líquido.
Los componentes de enfriamiento raramente se organizan en una línea perfectamente recta. Los agujeros pueden necesitar recorrer el hardware del servidor, los manifolds, las placas frías, las vías del cable y los componentes estructurales.
Una manguera flexible puede facilitar la instalación y puede reducir la necesidad de secciones de tuberías rígidas en ciertos diseños.
Sin embargo, la flexibilidad no debe confundirse con una capacidad de flexión ilimitada.
El radio de flexión mínimo del fabricante siempre debe ser respetado.
4. Ventajas: Capacidad de temperatura
Los materiales de silicona pueden operar a través de un rango de temperatura relativamente amplio en comparación con muchos materiales de caucho convencionales.
Esto puede ser útil cuando un sistema de refrigeración experimenta temperaturas elevadas o ciclo térmico repetido.
Sin embargo, los ingenieros deben distinguir entre la capacidad de temperatura de silicona como material y la temperatura permitida de un montaje de manguera terminado.
Reforzamiento, accesorios, sellos y la construcción de manguera pueden afectar el límite de operación final.
5. Ventajas: Adecuado para el enrutamiento de mangueras complejas
Los sistemas de refrigeración líquida modernos pueden contener muchos puntos de conexión.
En un rack de servidor de alta densidad, el espacio disponible alrededor de los componentes de refrigeración puede ser limitado. Una manguera que se puede enrutar limpiamente sin deformación aguda puede simplificar la instalación.
El silicona puede ser atractivo en estas situaciones debido a su flexibilidad inherente.
Sin embargo, el objetivo del diseño debe ser controlado enrutamiento, no simplemente seleccionando la manguera más suave disponible.
6. Ventajas: Disponibilidad en construcciones reforzadas
Las mangueras de silicona se pueden fabricar con refuerzo para mejorar el rendimiento mecánico.
Dependiendo de la construcción, el refuerzo puede ayudar a la manguera a soportar la presión interna y mantener su estabilidad dimensional durante el funcionamiento.
Los posibles enfoques de refuerzo incluyen estructuras textiles u otras estructuras de refuerzo diseñadas.
La capacidad de presión real debe tomarse siempre de la especificación de la manguera terminada.
7. Limitación: Compatibilidad de refrigerante debe ser verificada
El silicona no debe ser seleccionado simplemente porque se ha utilizado con éxito en otra aplicación de refrigeración.
Diferentes formulaciones refrigerantes pueden comportarse de manera diferente cuando se exponen a los materiales de manguera durante largos períodos.
Los ingenieros deben considerar:
- Composición de refrigeración
- Aditivos
- Concentración
- Temperatura de funcionamiento
- Duración de la exposición
- Vida útil esperada
La compatibilidad debe evaluarse con el fluido real en lugar de depender únicamente de una descripción genérica del material.
See Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI para un debate más detallado.
8. Limitación: La permeabilidad puede ser importante
La permeabilidad es otro factor que merece atención en el enfriamiento líquido cerrado.
Un sistema de refrigeración puede necesitar mantener la composición de refrigerante durante un período de servicio prolongado. Dependiendo del diseño del fluido y del sistema, la interacción entre el material de refrigeración y manguera puede convertirse en una consideración de ingeniería.
El silicona puede tener mayor permeabilidad de gas y vapor que algunos materiales fluoropolímeros.
Esto no hace que la silicona no sea adecuada para el enfriamiento líquido, pero significa que la permeabilidad debe ser evaluada cuando la retención de líquidos o la interacción ambiental es importante.
Para aplicaciones exigentes, los ingenieros deben comparar datos de la construcción de manguera real en lugar de depender únicamente de las propiedades materiales generales.
9. Limitación: La capacidad de presión depende de la construcción de la manguera
El silicona no debe ser tratado como una calificación de presión.
La capacidad de presión de una manguera de silicona terminada depende de:
- Diámetro interno
- Espesor de pared
- Fortalecimiento
- Temperatura de funcionamiento
- Construcción de mangueras
- Fittings
Para aplicaciones de refrigeración líquida, los ingenieros deben utilizar la presión nominal de la manguera específica en lugar de asumir que todas las mangueras de silicona tienen la misma capacidad de presión.
10. Limitación: La suavidad no es lo mismo que la fiabilidad
Una manguera muy flexible puede ser conveniente para instalar, pero la flexibilidad excesiva puede crear sus propias preocupaciones de ingeniería.
Si una manguera no está soportada, puede agitarse o moverse durante la instalación y mantenimiento.
El movimiento repetido también puede colocar cargas adicionales en los accesorios.
Por lo tanto, el buen diseño de manguera equilibra la flexibilidad con el refuerzo adecuado, el apoyo y el control de enrutamiento.
11. Silicone vs EPDM for Liquid Cooling
Silicona y EPDM son opciones elastómeros importantes para aplicaciones de refrigeración líquida, pero sus propiedades difieren.
| Factor | Silicona | EPDM |
|---|---|---|
| Flexibilidad | Generalmente muy bueno | Buena construcción dependiente |
| Capacidad de temperatura | Amplio, dependiente de la aplicación | Amplio, dependiente de la aplicación |
| Compatibilidad Coolant | Debe verificarse | Debe verificarse |
| Permeability | Puede ser una consideración | Aplicación dependiente |
| Capacidad de presión | Construcción dependiente | Construcción dependiente |
| Conductor de selección típica | Requisitos de flexibilidad y temperatura | Compatibilidad de refrigerante y requisitos generales del sistema |
Ninguno de los materiales es universalmente mejor. La elección correcta depende de las condiciones de enfriamiento reales.
12. Silicona vs. PTFE y PFA
Los fluoropolímeros como PTFE y PFA se consideran a menudo cuando la resistencia química, las propiedades de contacto líquido u otros requisitos exigentes son importantes.
El silicona, por otro lado, puede ser atractivo cuando la flexibilidad y la capacidad de temperatura son prioridades importantes.
Por lo tanto, la decisión debe comenzar con los requisitos de aplicación en lugar de una simple clasificación de materiales.
Para obtener más información sobre la selección de fluoropolímeros, consulte ¿Cuándo debe utilizar una manguera Fluoropolímero en sistemas de refrigeración líquido?.

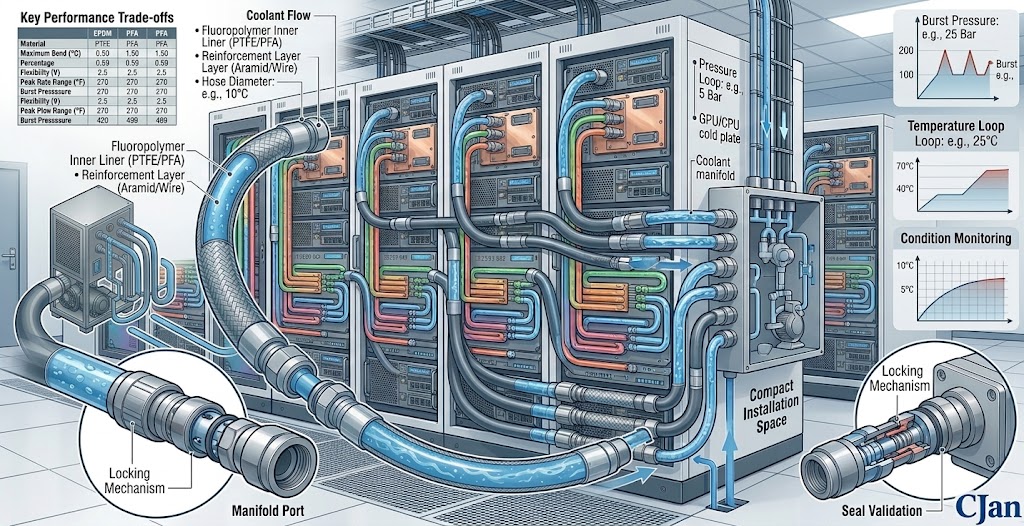

13. Manguera de silicona en el centro de datos AI enfriamiento
El enfriamiento del centro de datos AI introduce una combinación de requisitos hidráulicos y mecánicos.
Las cargas de enfriamiento más altas pueden requerir un flujo de refrigeración sustancial, mientras que los diseños de rack de alta densidad pueden hacer que la manguera se enrolle más difícil.
Para una manguera de silicona, los ingenieros deben considerar:
- Compatibilidad de refrigeración
- Tasa de flujo requerida
- Diámetro interno
- Caída de presión
- Temperatura de funcionamiento
- Nota de presión
- Radio de curvatura mínima
- Configuración de conexión
La manguera debe ser seleccionada como parte del circuito de refrigeración completo en lugar de como un componente aislado.
Para aplicaciones de rack de alta densidad, vea Cómo elegir la manguera de refrigeración líquida adecuada para servidores AI de alta densidad.
14. Manguera de silicona y flujo refrigerante
La selección de materiales no determina el rendimiento hidráulico por sí misma.
El diámetro interno y la longitud de la manguera pueden tener un efecto significativo en la pérdida de presión.
Si una manguera de silicona es demasiado pequeña para el caudal requerido, la caída de presión resultante puede aumentar los requisitos de la bomba y afectar el equilibrio del sistema.
Por lo tanto, los ingenieros deben calcular los requisitos de flujo antes de finalizar las dimensiones de la manguera.
See Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.
15. Silicona Hose Bend Radius
El enrutamiento flexible es una de las razones por las que la silicona se considera para el enfriamiento líquido, pero el radio de curvas mínimo todavía necesita ser respetado.
Una manguera que está doblada demasiado ajustadamente puede experimentar estrés local, deformación o carga adicional en los accesorios.
El enrutamiento debe proporcionar una curva suave en lugar de forzar la manguera alrededor de una esquina afilada.
Esto es especialmente importante donde se instalan múltiples mangueras juntas.
Para más información, consulte Flujo de manguera de refrigeración líquido Radius: ¿Por qué importa la flexibilidad en las cubiertas de servidor AI.
16. Asuntos de diseño de conexión
Una manguera de silicona es sólo una parte de una conexión de refrigeración.
Fijaciones, sellos, abrazaderas o conexiones de carmesí y desconexiones rápidas influyen en la fiabilidad del montaje terminado.
Cuando se utilizan los acoplamientos UQD, los componentes de manguera, acoplamiento y sellado deben evaluarse como una conexión completa.
17. Cómo la manguera de silicona puede apoyar el mantenimiento
Los sistemas de refrigeración líquido deben ser accesibles para inspección y mantenimiento.
Una manguera flexible puede simplificar el acceso a componentes en algunos diseños de equipos, en particular cuando la tubería rígida restringiría el movimiento.
Sin embargo, el acceso al mantenimiento no debe dar lugar a una curva o torsión repetidas de la manguera.
Si una conexión se desconecta con frecuencia, el ajuste y el diseño UQD deben seleccionarse para el ciclo de mantenimiento esperado.
18. Señala que una manguera de silicona puede no ser la elección correcta
El silicona puede merecer una reconsideración cuando la aplicación tiene requisitos tales como:
- Química refrigerante altamente exigente
- Strict permeation limits
- Requisitos muy específicos de contacto con fluidos
- Requisitos de presión más allá de la construcción seleccionada
- Condiciones de instalación fuera de la manguera doblado-radius especificación
- Preocupaciones de compatibilidad que no pueden resolverse mediante pruebas
En estas situaciones, los ingenieros pueden necesitar comparar EPDM, PTFE, PFA u otras construcciones especializadas de manguera.
19. Lista práctica de selección de manguera de silicona
Esta secuencia ayuda a asegurar que la selección de materiales no se desconecte de las condiciones operativas reales.
20. ¿Qué información debe proporcionarse al proveedor de la manguera?
Para un proyecto de manguera de refrigeración líquida de silicona, la siguiente información es útil:
- Tipo de refrigerante
- Concentración de refrigerante
- Temperatura de funcionamiento
- Temperatura máxima y mínima
- Presión de funcionamiento
- Presión máxima
- Tasa de flujo requerida
- Diámetro interno de manguera
- Longitud necesaria
- Radio de curvatura mínima
- Tipo de ajuste
- Requisitos UQD
- Requisitos de limpieza
- Condiciones de servicio previstas
21. Cómo CJAN Enfoques Selección de mangueras de refrigeración líquido
CJAN desarrolla soluciones de manguera de refrigeración líquida para aplicaciones donde los requisitos de materiales, construcción y conexión deben ser considerados juntos.
El CJAN Liquid Cooling gama de aplicaciones cubre soluciones de manguera para sistemas de gestión térmica.
Los productos de refrigeración líquido actuales incluyen LCH, LCH-SD y LCH-SDS.
Para aplicaciones de manguera de silicona, la construcción adecuada debe seleccionarse según las condiciones de refrigerante, presión, temperatura, flujo e instalación.
22. Selección de manguera de silicona: un enfoque equilibrado
El caso más fuerte para la silicona generalmente viene de una combinación de requisitos en lugar de una propiedad aislada.
| Requisitos | Consideración de silicona |
|---|---|
| Caída flexible | A menudo un candidato fuerte |
| Ciclismo térmico | Evaluar la construcción de manguera real |
| Demandando química refrigerante | Pruebas de compatibilidad necesarias |
| Sistema sensible a la penetración | Requiere una evaluación cuidadosa |
| Alta presión | Revisión de las especificaciones de manguera reforzado |
| Montaje de rack compacto | Evaluar el radio de curva y el refuerzo |
23. El silicona es una herramienta, no una respuesta universal
La forma más útil de evaluar la manguera de refrigeración líquida de silicona es tratarla como una opción dentro de un proceso de selección de materiales más amplio.
El silicona puede proporcionar una valiosa combinación de flexibilidad y capacidad de temperatura. Al mismo tiempo, otros materiales pueden proporcionar ventajas en resistencia química, permeabilidad u otros requisitos especializados.
La elección final debe reflejar el sistema de refrigeración real en lugar de una preferencia general por un material.
Conclusión
Manguera de refrigeración líquida de silicona puede ser una solución práctica donde la flexibilidad, la capacidad de temperatura y los requisitos de instalación son importantes.
También deben entenderse sus limitaciones. Compatibilidad de refrigerante, permeabilidad, capacidad de presión y construcción de manguera completa deben ser consideradas antes de que se especifique la manguera.
Para los centros de datos AI, la gestión térmica industrial y otras aplicaciones de refrigeración líquida, el enfoque adecuado es igualar la construcción de mangueras al sobre operativo completo.
El silicona puede ser la opción correcta para un sistema, mientras que EPDM, PTFE, PFA u otra construcción puede ser mejor adaptada a otro.
Para más información, visite CJAN Liquid Cooling página de aplicación.
