GLOBAL¿Cómo funciona el enfriamiento líquido en los centros de datos AI?
Los servidores AI están cambiando la forma en que los centros de datos piensan en el calor.
A medida que los sistemas de GPU y acelerador se vuelven más poderosos, se concentra más calor dentro de la misma huella de rack. La refrigeración por aire tradicional todavía puede manejar muchas cargas de trabajo, pero la infraestructura de IA de alta densidad requiere cada vez más una manera más directa de alejar el calor de la electrónica.
El enfriamiento líquido aborda este problema utilizando un refrigerante circulante para recoger el calor cerca de la fuente y transportarlo a través de un bucle de enfriamiento dedicado.
En un nivel básico, el proceso es sencillo:
El desafío de ingeniería radica en hacer que cada parte de ese bucle funcione de forma fiable.
Para la porción de conexión flexible del sistema, la manguera de refrigeración líquida es un pequeño componente con un trabajo muy importante. Debe llevar refrigerante mientras se trata de presión, cambios de temperatura, enrutamiento ajustado, vibración y mantenimiento repetido.
1. ¿Qué es el enfriamiento líquido en un centro de datos AI?
El enfriamiento líquido es un método de gestión térmica que utiliza un refrigerante líquido para transportar calor lejos del equipo electrónico.
En un servidor AI, las fuentes de calor primarias son a menudo GPU, CPU u otros aceleradores de alto rendimiento.
En lugar de transferir la mayor parte de ese calor al aire circundante, un sistema de enfriamiento líquido coloca una interfaz de enfriamiento cerca del componente generador de calor.
En el enfriamiento directo a chip, esta interfaz es típicamente una placa fría.
El refrigerante fluye a través de la placa fría, absorbe el calor y luego deja el servidor a través del lado de retorno del circuito de refrigeración.
2. ¿Por qué es importante el enfriamiento líquido para los servidores AI?
La razón principal es la densidad de calor.
Los sistemas de computación de IA pueden colocar una capacidad de procesamiento sustancial en un espacio físico relativamente pequeño. Esto crea un problema térmico diferente de simplemente enfriar un servidor convencional.
A medida que aumenta la potencia del rack, el sistema de refrigeración tiene que eliminar más calor sin permitir que las temperaturas del componente se muevan fuera de su rango operativo previsto.
El líquido es atractivo porque los refrigerantes a base de agua pueden transportar considerablemente más calor por volumen de unidad que el aire.
Esto significa que el sistema de refrigeración puede mover una gran cantidad de energía térmica a través de vías de fluido relativamente compactas.

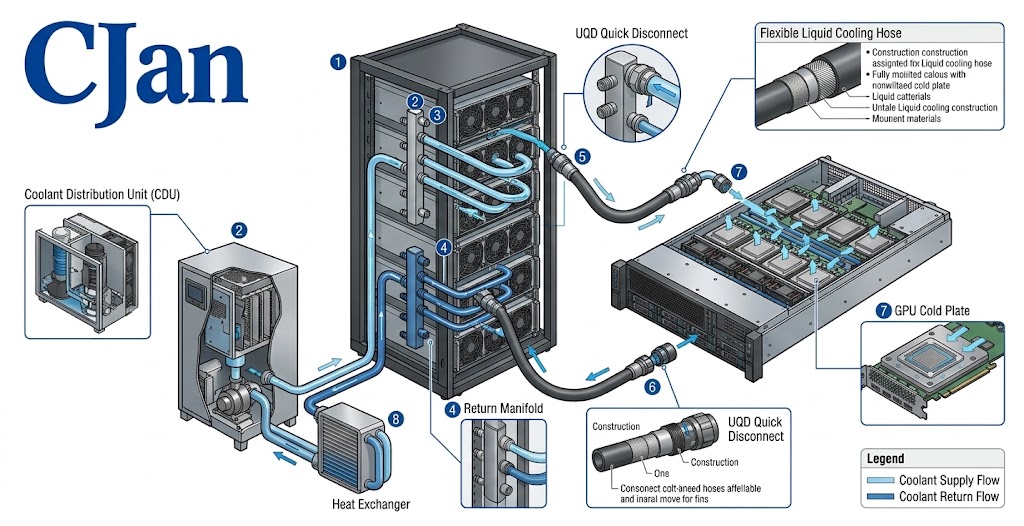

3. El bucle básico de refrigeración directa al niño
Un sistema de refrigeración de líquido simplificado directo a chip se puede representar de la siguiente manera:
La arquitectura exacta varía de un centro de datos a otro, pero el principio sigue siendo el mismo: el refrigerante circula por la vía térmica y lleva el calor lejos del hardware de computación.
4. ¿Qué hace el CDU?
CDU significa Unidad de distribución de refrigerantes.
El CDU es una interfaz importante entre la infraestructura de refrigeración de instalaciones y el circuito de refrigeración de tecnología.
Dependiendo de la arquitectura del sistema, el CDU puede proporcionar funciones tales como:
- Circulación refrigerante
- Gestión de la temperatura
- Gestión de la presión
- Distribución de flujo
- Cambio de calor
- Supervisión de sistemas
En algunas instalaciones, la instalación de agua y refrigerante IT se mantienen en circuitos separados. El CDU proporciona la interfaz térmica entre esos circuitos.
Este arreglo proporciona al circuito de refrigeración de TI un entorno controlado adecuado a los requisitos de los servidores.
5. ¿Qué hace una placa fría?
La placa fría se coloca directamente en o muy cerca del componente generador de calor.
Para el enfriamiento de GPU, la placa fría está diseñada para recibir energía térmica de la GPU y transferirla al refrigerante que fluye a través de sus canales internos.
Por lo tanto, la placa fría representa el punto donde el calor entra en el bucle de refrigeración líquida.
Su rendimiento depende de su diseño interno, flujo refrigerante, interfaz térmica y condiciones de funcionamiento.
6. ¿Dónde está la manguera de enfriamiento líquido?
La manguera conecta las diferentes partes del circuito de refrigeración.
Dependiendo de la arquitectura, las mangueras pueden utilizarse entre:
- CDU y múltiple
- Manifold y servidor
- Servidor y placa fría
- Placa fría y manifold de retorno
Esto hace que la manguera sea un vínculo flexible entre componentes rígidos de otro modo.
En un denso rack AI, esa flexibilidad puede ser valiosa porque el espacio de enrutamiento disponible es limitado.
7. Por qué asuntos de rutina flexibles
Dentro de un rack de servidor AI, los componentes de refrigeración comparten espacio con infraestructura eléctrica y mecánica.
Una manguera puede necesitar recorrer:
- Bandejas GPU
- Placas frías
- Manifolds
- Estructuras de la cubierta
- Componentes de potencia
- Cables eléctricos
- Otras líneas de refrigeración
Por lo tanto, una manguera necesita ser lo suficientemente flexible para la instalación mientras permanece dentro de su radio de curva mínima especificado.
El buen enrutamiento no se trata simplemente de doblar la manguera.
Se trata de mantener el camino de flujo previsto sin crear estrés mecánico innecesario.

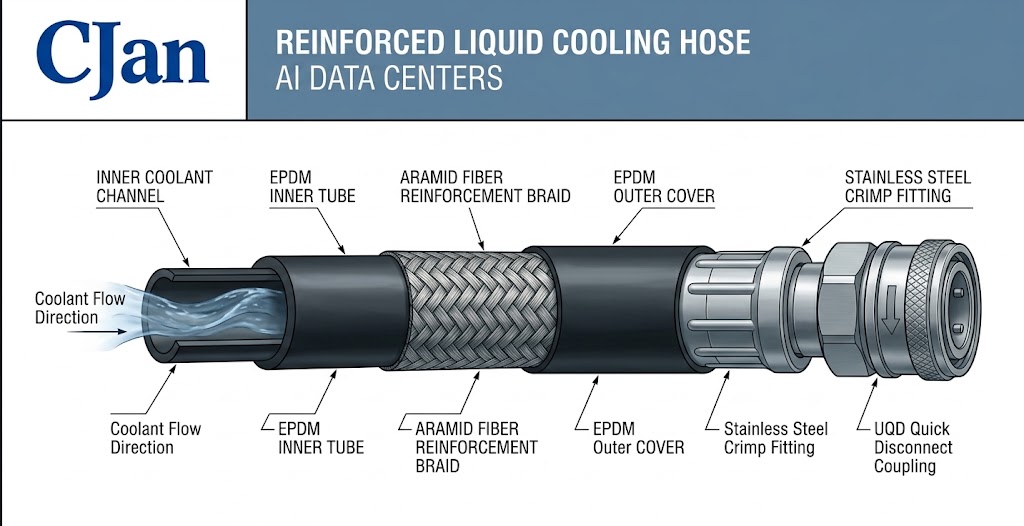

8. ¿Qué sucede dentro de una manguera de enfriamiento líquido?
Una manguera de refrigeración líquida reforzada puede contener varias capas funcionales.
El tubo interior contacta con el refrigerante.
El refuerzo proporciona soporte mecánico y puede aumentar la capacidad de presión.
La capa exterior protege la manguera del entorno circundante.
La construcción real depende del diseño de manguera y la aplicación prevista.
9. ¿Por qué importa el material de manguera?
El material de manguera interior está en contacto directo con el refrigerante durante períodos prolongados.
Por lo tanto, la selección de materiales debe considerar la formulación actual de refrigerantes en lugar de depender únicamente de una descripción general como el "friante basado en el agua".
Los materiales comunes de manguera flexible considerados para refrigeración líquida incluyen:
- EPDM
- Silicona
- PTFE y otros fluoropolímeros
- Otros elastómeros específicos para aplicaciones
EPDM puede ser una opción práctica para muchas aplicaciones de refrigeración basadas en agua donde la flexibilidad y durabilidad mecánica son importantes.
El silicona puede considerarse cuando la flexibilidad y la capacidad de temperatura son requisitos clave.
Las mangueras fluoropolímeros pueden considerarse cuando la compatibilidad química o requisitos específicos de limpieza son más exigentes.
10. ¿Qué tal el calor del refrigerante?
El principio es simple: el refrigerante entra en la placa fría, absorbe el calor y deja a una temperatura superior.
La relación se puede describir utilizando la ecuación básica de transferencia de calor:
Q = MER × Cp × ΔT
Donde:
- Q = calor eliminado
- ṁ = caudal de masa refrigerante
- Cp = capacidad de calor específica del refrigerante
- ΔT = aumento de temperatura refrigerante
Por ello, la velocidad de flujo y las propiedades refrigerantes son centrales para el diseño de refrigeración líquida.
El cálculo real del sistema debe utilizar las propiedades del refrigerante seleccionado y los requisitos térmicos del equipo.
11. ¿Por qué es importante el flujo refrigerante?
El flujo insuficiente puede limitar la cantidad de calor que el refrigerante puede llevar para un aumento de temperatura dado.
Sin embargo, el aumento del flujo no es libre.
El flujo más alto puede aumentar la resistencia hidráulica y los requisitos de la bomba.
Por lo tanto, el sistema de refrigeración necesita un equilibrio adecuado entre:
- Eliminación de calor
- Aumento de temperatura refrigerante
- Tasa de flujo
- Caída de presión
- Potencia de bombeo
Esta es una razón por la cual la selección de manguera de refrigeración líquido debe ser considerada como parte del sistema hidráulico completo.
12. ¿Cómo afecta el diámetro de la manguera al circuito de refrigeración?
El diámetro interno de la manguera afecta directamente al paso del flujo.
Para una velocidad de flujo determinada, reducir el diámetro interno generalmente aumenta la velocidad del fluido y la resistencia hidráulica.
Elegir una manguera no es simplemente una cuestión de igualar el diámetro exterior a un ajuste disponible.
El diámetro interno debe ser considerado a partir de los requisitos hidráulicos del sistema.
13. ¿Qué es la gota de presión?
La caída de presión es la presión perdida mientras el refrigerante se mueve a través de un componente.
En un bucle líquido de refrigeración, la pérdida de presión puede provenir de:
- Hoses
- Fittings
- UQDs
- Manifolds
- Placas frías
- Válvulas y otras restricciones
La bomba debe proporcionar suficiente presión para mantener el flujo requerido a través del circuito completo.
Por esta razón, los datos de goteo de presión de manguera son más útiles cuando se proporciona junto con una tasa de flujo definida y una condición de prueba.

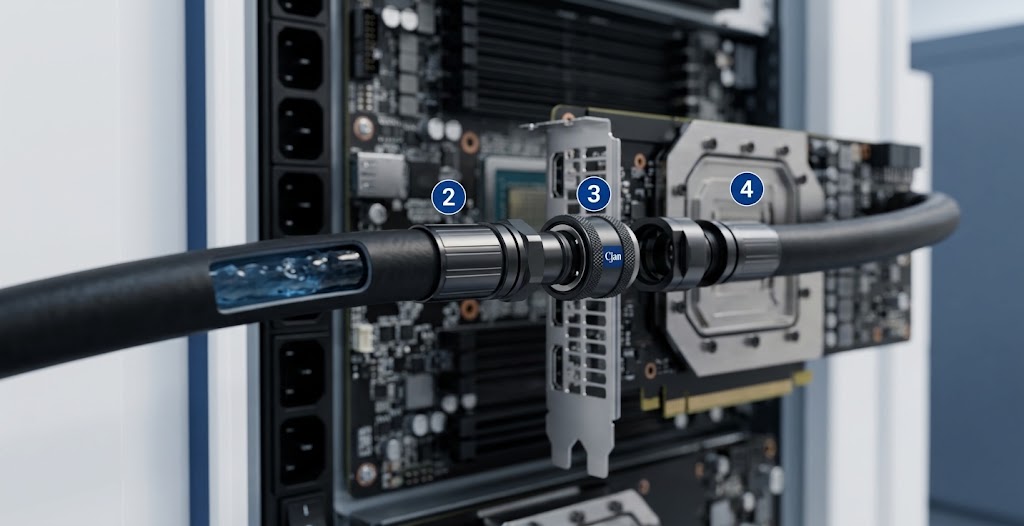

14. ¿Qué es un UQD en el enfriamiento líquido?
UQD se refiere a un Desconexión rápida universal utilizado para simplificar la conexión y desconexión de las líneas de refrigeración líquida.
Los UQD pueden ser útiles cuando los servidores, placas frías u otros componentes de refrigeración necesitan ser atendidos o reemplazados.
Una conexión típica puede ser representada como:
Por lo tanto, el UQD es tanto una conexión mecánica como parte del camino de flujo refrigerante.
15. ¿Afecta un rendimiento de refrigeración líquido UQD?
Sí.
La geometría interna de un UQD puede crear resistencia hidráulica.
Al seleccionar un UQD, los ingenieros pueden tener en cuenta:
- Capacidad de flujo
- Caída de presión
- Presión de trabajo
- Gama de temperatura
- Compatibilidad de refrigeración
- Leakage performance
- Ciclos de conexión
- Espacio de instalación disponible
Por lo tanto, un UQD debe ser considerado como parte del diseño hidráulico en lugar de simplemente como un conector que se adapta a la manguera.
16. El lado de la oferta y el lado de retorno
Un sistema de refrigeración líquida normalmente contiene una ruta de suministro y una vía de retorno.
El lado de suministro ofrece refrigerante relativamente más fresco hacia la fuente de calor.
El lado de retorno lleva un refrigerante más caliente lejos de la placa fría.
Ambas partes son importantes para el rendimiento del sistema.
La manguera de retorno no debe ser tratada como un componente secundario simplemente porque el refrigerante ya está cargando calor.
17. ¿Por qué la longitud de la manguera importa?
Las mangueras más largas generalmente crean más resistencia friccional.
Sin embargo, hacer una manguera innecesariamente corta puede crear estrés de instalación.
Una longitud práctica de manguera debe proporcionar una asignación suficiente para:
- Radio de curvatura necesaria
- Movimiento de equipo
- Tolerancia de instalación
- Acceso al mantenimiento
- Ajuste de conexión
El objetivo no es la manguera más corta posible.
El objetivo es una manguera con una longitud adecuada.
18. ¿Por qué es importante el Radius Bend mínimo?
La flexión excesiva puede deformar la manguera y potencialmente restringir el flujo de refrigerante.
También puede colocar estrés mecánico adicional cerca del ajuste o UQD.
En un rack AI denso, el radio de curvas mínimo debe ser tratado como un parámetro de instalación real en lugar de un valor que sólo existe en la hoja de datos.
Durante el diseño del sistema, los ingenieros deben considerar la routa tridimensional real de la manguera.
19. ¿Qué pasa con los cambios de temperatura?
Los sistemas de refrigeración líquido no funcionan necesariamente a una temperatura fija.
La temperatura puede cambiar con:
- Capacidad de trabajo
- Flujo de refrigeración
- Condiciones del servicio
- Inicio y cierre del sistema
- Ciclos de mantenimiento
El material de manguera, refuerzo, accesorios y sellos deben ser adecuados para el rango de temperatura de funcionamiento esperado.
Para aplicaciones a largo plazo, el ciclismo de temperatura también puede ser relevante.
20. Control de Leakage es un requisito de sistema
Una de las diferencias obvias entre el enfriamiento del aire y el enfriamiento líquido es la presencia de un fluido circulante dentro de la infraestructura del equipo.
El objetivo es simple:
Mantenga el refrigerante dentro del camino de flujo diseñado.
Los posibles puntos de fuga incluyen:
- Cuerpo de manguera
- Conexión limitada
- Fijación
- Interfaz UQD
- Conexión de placa fría
- Conexión múltiple
Es por eso que el conjunto completo de mangueras debe ser considerado durante la validación.
21. ¿Por qué importa la construcción de mangueras?
Dos mangueras hechas de materiales de base similares pueden comportarse de manera diferente porque sus construcciones son diferentes.
La construcción puede influir:
- Presión de trabajo
- Flexibilidad
- Bend radius
- Durabilidad mecánica
- Estabilidad dimensional
- Rendimiento de temperatura
Para los sistemas de refrigeración líquida presurizada, el refuerzo puede ser particularmente importante.
La construcción correcta depende de la aplicación en lugar de simplemente del nombre del elastómero.
22. ¿Por qué importa el espacio de instalación?
Los racks de servidores AI son entornos altamente limitados.
Una manguera puede cumplir con sus especificaciones de presión y temperatura y todavía ser difícil de instalar si su diámetro exterior, la longitud de ajuste o el radio de curvado es inadecuado.
Los ingenieros deben comprobar:
- Hose diámetro exterior
- Radio de curvatura mínima
- Medidas de fijación
- Dimensiones UQD
- Orientación de conexión
- Limpieza
- Acceso al mantenimiento
En un rack densamente empaquetado, la geometría de instalación puede ser tan importante como las especificaciones de manguera nominal.
23. ¿Cómo afecta el diseño de mangueras de mantenimiento?
Los servidores AI no son componentes inaccesibles permanentemente.
Los servidores, las GPU y los componentes de refrigeración pueden necesitar ser atendidos o reemplazados.
Durante el mantenimiento, la manguera puede experimentar movimiento que no ocurre durante el funcionamiento normal.
Esto hace que los siguientes factores sean importantes:
- Flexibilidad
- Bend radius
- Confiabilidad de conexión
- Ciclos de conexión UQD
- Longitud de la manguera
- Protección mecánica
Por lo tanto, se debe evaluar una manguera de refrigeración no sólo para la operación estable sino también para las condiciones de mantenimiento que se espera experimentar.
24. Enfriamiento líquido es un sistema, no un componente único
El rendimiento de refrigeración de un servidor AI depende de la interacción entre múltiples componentes.
| Componente | Función primaria |
|---|---|
| CDU | Administrar la distribución de refrigerantes e interfaz térmica |
| Placa fría | Transfiera el calor de la GPU o CPU en el refrigerante |
| Manifold | Distribuir y recoger refrigerante |
| Manguera de enfriamiento líquido | Refrigerador de transporte entre componentes del sistema |
| UQD | Proveer conexiones refrigerantes útiles |
| Coolant | Carry energía térmica a través del bucle de refrigeración |
Optimizar un componente sin considerar a los demás puede producir una solución incompleta.
25. ¿Qué sucede cuando la manguera está subsidiada?
Una manguera de tamaño inferior puede aumentar la velocidad de refrigerante y la pérdida de presión.
Dependiendo del sistema, esto puede aumentar los requisitos de la bomba o reducir el flujo disponible a la placa fría.
A escala de rack, estos efectos pueden ser más importantes porque múltiples ramas de refrigeración pueden funcionar simultáneamente.
Por lo tanto, el ID de la manguera debe seleccionarse con cargo al presupuesto necesario de flujo y presión del sistema.
26. ¿Qué sucede cuando la manguera está sobredimensionada?
Más grande no es automáticamente mejor.
Una manguera innecesariamente grande puede aumentar:
- Espacio de instalación
- Peso de la manguera
- Bend radius
- Consumo de materiales
- Dimensiones de conexión
- Costo general del sistema
El tamaño adecuado de la manguera es el que cumple con los requisitos hidráulicos y mecánicos sin crear problemas de instalación innecesarios.
27. ¿Cómo debe ser validada una manguera de refrigeración líquida?
Para aplicaciones exigentes, la validación debe considerar el conjunto de mangueras terminadas.
Según el proyecto, las pruebas pertinentes pueden incluir:
- Pruebas de presión – Verificar la integridad de la presión.
- Pruebas de fuga – Verificar el rendimiento de sellado.
- Pruebas de flujo – Confirme el rendimiento hidráulico.
- Pruebas de precipitación – Medir la resistencia hidráulica en condiciones de flujo definidas.
- Pruebas de temperatura – Evaluar el rendimiento en todo el rango operativo.
- Pruebas de flexibilidad – Confirme la idoneidad para el enrutamiento requerido.
- Pruebas de ciclo – Evaluar la conexión o movimiento repetidos cuando sea necesario.
El programa de prueba requerido debe definirse según la aplicación real.
28. Una arquitectura típica de refrigeración líquido AI
Esta arquitectura ilustra por qué la manguera se convierte en una parte importante de la infraestructura general a medida que aumenta el número de ramas de refrigeración.
29. Why Hose Confiabilidad Asuntos en la Escala de Rack
Un único bucle de refrigeración puede contener varias asambleas de manguera.
Un rack puede contener muchos servidores.
Un centro de datos puede contener muchos racks.
El resultado es un gran número de puntos individuales de manguera y conexión.
Por lo tanto, la coherencia importa.
Una solución de manguera de refrigeración líquida práctica debe ser adecuada para la fabricación, instalación y mantenimiento repetibles.
30. ¿Dónde encaja CJAN en el sistema de enfriamiento líquido?
CJAN se centra en la parte de manguera flexible de los sistemas de refrigeración líquida.
La cartera actual de refrigeración líquida incluye:
- LCH
- LCH-SD
- LCH-SDS
Estos productos se pueden evaluar para diferentes aplicaciones de refrigeración líquida según los requisitos del sistema.
La selección adecuada debería considerar:
- Coolant
- Tasa de flujo
- Presión de trabajo
- Temperatura
- Hose ID
- Bend radius
- Configuración de conexión
- Ambiente de instalación
Por lo tanto, la cartera de manguera de refrigeración líquida de CJAN se entiende mejor como parte de una solución de ingeniería a nivel de sistema en lugar de como un grupo de productos de manguera independientes.
31. LCH, LCH-SD y LCH-SDS en aplicaciones de enfriamiento líquido
| Producto | Posición de la aplicación |
|---|---|
| LCH | Aplicaciones de refrigeración líquida donde la manguera necesita proporcionar transporte refrigerante fiable y enrutamiento flexible. |
| LCH-SD | Aplicaciones que requieren una construcción de manguera de refrigeración líquida reforzada y capacidad mecánica adicional. |
| LCH-SDS | Son importantes las aplicaciones en las que la routa flexible y la integración compacta del sistema. |
La selección final del producto siempre debe ser confirmada contra las últimas especificaciones del producto CJAN y las condiciones de funcionamiento reales del cliente.
32. ¿Qué debe proporcionar un ingeniero al seleccionar una manguera?
Una investigación útil de manguera de refrigeración líquido debe incluir la siguiente información:
Aplicación: Servidor AI / GPU / CDU / manifold
Coolant: Formulación refrigerante específica
Flujo: Tasa de flujo requerida
Presión: Trabajo y máxima presión
Temperatura: Temperatura mínima y máxima de funcionamiento
Tamaño de la manguera: ID requerida o tamaño de conexión disponible
Duración: Longitud de manguera necesaria
Bend Radius: Radio de enrutamiento disponible
Conexión: Configuración y configuración UQD
Cantidad: Proyecto o requisito anual
Proporcionar estos parámetros permite al proveedor de manguera hacer una recomendación técnica más significativa.
33. El líquido práctico Secuencia de diseño de refrigeración
Una secuencia de ingeniería útil es:
Este proceso conecta los requisitos térmicos con los requisitos mecánicos de la manguera.
34. La manguera es pequeña, pero el requisito no es
Una manguera de refrigeración líquida puede parecer un componente relativamente simple comparado con una GPU, placa fría o CDU.
Pero opera en la intersección de varios requisitos de ingeniería.
Debe transportar refrigerante de forma fiable mientras encaja en un entorno mecánico apretado.
También tiene que trabajar con los accesorios, UQDs, manifolds y platos fríos alrededor.
Eso hace que la selección de mangueras sea una decisión de ingeniería del sistema en lugar de simplemente una decisión de compra.
35. Key Takeaway
Centro de datos AI enfriamiento líquido funciona creando una ruta controlada para refrigerante para recoger el calor de componentes de computación de alta potencia y transportar ese calor lejos del servidor.
El proceso básico es:
Dentro de este bucle, la manguera de refrigeración líquida proporciona la conexión flexible entre los componentes del sistema.
Su rendimiento depende de más que el material de manguera solo.
Tasa de flujo, diámetro interno, caída de presión, temperatura, compatibilidad refrigerante, radio de curva, refuerzo, accesorios y UQDs todos necesitan ser considerados juntos.
El diseño de refrigeración líquida más fiable no se construye alrededor de un componente "mejor". Se construye alrededor de la compatibilidad entre todo el circuito de refrigeración.
Para los centros de datos AI, ese enfoque a nivel de sistema proporciona una base práctica para diseñar infraestructura de refrigeración de líquidos fiable.
Conclusión
El enfriamiento líquido se está volviendo cada vez más relevante ya que la computación de IA empuja los requisitos térmicos de nivel de rack más alto.
El concepto básico es simple: mover el calor en un líquido y transportarlo lejos.
La aplicación es más detallada.
Los CDUs administran el bucle de refrigeración. Las placas frías recogen el calor de los procesadores. Manifolds distribuyen refrigerante. Los UQD proporcionan conexiones útiles. Las mangueras de enfriamiento líquido conectan estos componentes y permiten que el sistema se ajuste a las restricciones físicas del rack del servidor.
Por esta razón, el diseño de manguera de refrigeración líquida debe ser considerado tanto desde perspectivas hidráulicas como mecánicas.
Las familias de mangueras de refrigeración líquida de CJAN, LCH-SD y LCH-SDS pueden evaluarse según los requisitos de refrigeración, flujo, presión, temperatura, enrutamiento y conexión de la aplicación.
Para el enfriamiento del centro de datos AI, la manguera derecha no es simplemente la que cabe. Es la que se adapta al sistema de enfriamiento.
selección de manguera de refrigeración líquidomanguera de enfriamiento líquido EPDM
LCH
LCH-SD
LCH-SDS
soluciones de refrigeración líquida
