GLOBALCómo seleccionar la manguera de refrigeración líquida adecuada para los centros de datos AI
Elegir una manguera para un sistema de enfriamiento líquido de IA puede parecer directo.
El diseñador del sistema conoce el refrigerante, comprueba la presión de operación, confirma la temperatura y luego selecciona una manguera.
En la práctica, ese enfoque puede dejar fuera varios factores importantes.
Una manguera de refrigeración líquida dentro de un rack de servidor AI está expuesta a una combinación de:
- Flujo de refrigeración continuo
- Presión
- Cambios de temperatura
- Doblado repetido
- Vibración
- Espacio de instalación limitado
- Conexión de desconexión rápida
- Actividad de mantenimiento
La manguera también tiene que trabajar con el CDU, el múltiple, los accesorios y la placa fría como parte del mismo circuito hidráulico.
Es por eso que la mejor pregunta no es:
"¿Cuál manguera de refrigeración líquida es la mejor?"
Es:
"¿Cuál manguera de enfriamiento líquido coincide con los requisitos de este sistema de enfriamiento?"
Este artículo proporciona un marco práctico para tomar esa decisión.

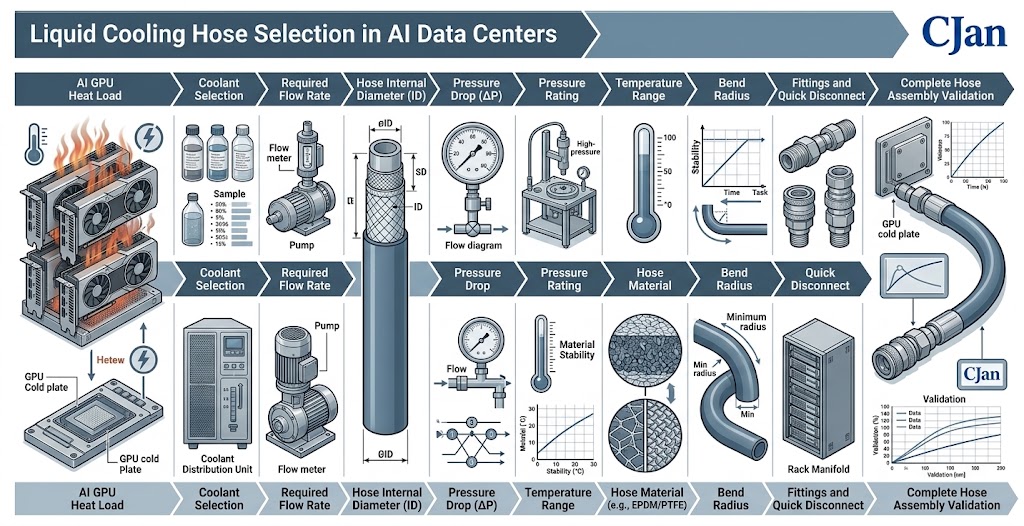

1. Comience con la aplicación de refrigeración
Antes de comparar materiales de manguera o modelos de productos, definir la aplicación.
Las aplicaciones de refrigeración líquida de AI típicas incluyen:
- Enfriamiento de GPU directo a chip
- Refrigeración de CPU
- Enfriamiento del servidor AI
- Enfriamiento líquido a nivel de cubierta
- CDU-to-manifold conexiones
- Manifold-to-server conexiones
- Suministro de placa fría y líneas de retorno
Los requisitos de manguera pueden diferir considerablemente entre estas aplicaciones.
Por ejemplo, una manguera corta conectada directamente a una placa fría GPU puede priorizar la flexibilidad y el enrutamiento compacto.
Una manguera de nivel de rack más largo puede poner mayor énfasis en la capacidad de presión, durabilidad mecánica y capacidad de flujo.
2. Definir el refrigerante primero
El refrigerante es una de las primeras especificaciones que deben establecerse.
Los fluidos de refrigeración líquido comunes incluyen:
- Agua
- Mezclas de agua-glicol
- Fluidos de refrigeración premezclados
- Fluidos de transferencia de calor apropiados
El tubo interior de la manguera debe ser químicamente compatible con el fluido real.
La compatibilidad debe ser comprobada para:
- Tubo interior
- Fortalecimiento
- Cobertura exterior
- Fittings
- Sellos
No asuma que dos fluidos descritos como "basados en agua" tienen compatibilidad idéntica.
La formulación importa.
3. Determinar el flujo de refrigerante requerido
Una vez que se conoce la carga de calor y el aumento de temperatura refrigerante, se puede determinar el flujo requerido.
Una relación simplificada de transferencia de calor es:
Q = MER × Cp × ΔT
Donde:
- Q = calor eliminado
- MIN = flujo de masa refrigerante
- Cp = calor específico
- ΔT = aumento de temperatura refrigerante
El cálculo real del sistema debe utilizar las propiedades del refrigerante seleccionado.
Una vez que se conoce el flujo requerido, el tamaño de la manguera se vuelve mucho más significativo.
4. Elija ID de manguera de los requisitos de flujo
El diámetro interno determina el paso del flujo.
Una relación simplificada es:
Una manguera subvencionada puede crear una resistencia hidráulica excesiva.
Una manguera excesiva puede crear innecesaria:
- Espacio de instalación
- Peso
- Bend radius
- Costo
El objetivo es encontrar un tamaño adecuado en lugar de simplemente elegir la manguera más grande disponible.
5. Tirada de presión de control
Nota de presión y caída de presión son diferentes especificaciones.
Nota de presión
Te dice si la manguera puede soportar la presión de operación.
Caída de presión
Te dice cuánta presión se pierde mientras el refrigerante fluye a través de la manguera.
Para los sistemas de refrigeración AI, ambos importan.
Por lo tanto, una especificación útil no es simplemente:
Presión de trabajo: XX bar
pero también:
Pulsera: XX bar en XX L/min
Debe indicarse el caudal de prueba y las condiciones de refrigeración.
6. No evalues el único agujero
Un circuito de refrigeración líquida puede contener:
Cada componente aporta resistencia hidráulica.
Por lo tanto:
La manguera correcta es una que funciona dentro del presupuesto de presión del bucle de enfriamiento completo.
Una manguera con excelente rendimiento hidráulico no puede compensar una placa fría excesivamente restrictiva o UQD.
7. Definir la presión de trabajo y la presión máxima
La manguera debe seleccionarse sobre la base de las condiciones de presión reales.
Especificar:
- Presión de trabajo normal
- Presión máxima de trabajo
- Fluctuaciones de presión
- Presión de inicio
- Puntos de presión
- Nivel de seguridad requerido
Para sistemas críticos, el ciclismo de presión puede ser tan relevante como la presión estática.
Una manguera que sobrevive a una prueba de presión única no es necesariamente validada durante años de ciclos de presión repetidos.
8. Comprobar rango de temperatura
La selección de temperatura debe incluir más de la temperatura de refrigeración normal.
Considerar:
La manguera, los accesorios y los sellos deben ser adecuados para el rango completo.
Para muchos sistemas de refrigeración líquida de IA, las temperaturas pueden ser relativamente moderadas, pero la especificación real del sistema siempre debe ser utilizada.
9. Seleccione el Material de Hose
Después del refrigerante, el flujo, la presión y la temperatura se definen, la selección de materiales se vuelve más fácil.
Materiales de manguera flexibles comunes incluyen:
- EPDM
- Silicona
- PTFE y otros fluoropolímeros
- Otros elastómeros específicos para aplicaciones
Para muchos sistemas de refrigeración basados en agua, EPDM puede ofrecer una combinación útil de:
- Compatibilidad con el agua
- Durabilidad mecánica
- Flexibilidad
- Eficacia de los costos
El silicona puede ser atractivo donde:
- Alta flexibilidad
- Capacidad de temperatura
- Enrutamiento complejo
son importantes.
PTFE y otros fluoropolímeros pueden considerarse cuando los requisitos de compatibilidad química o pureza justifican su uso.

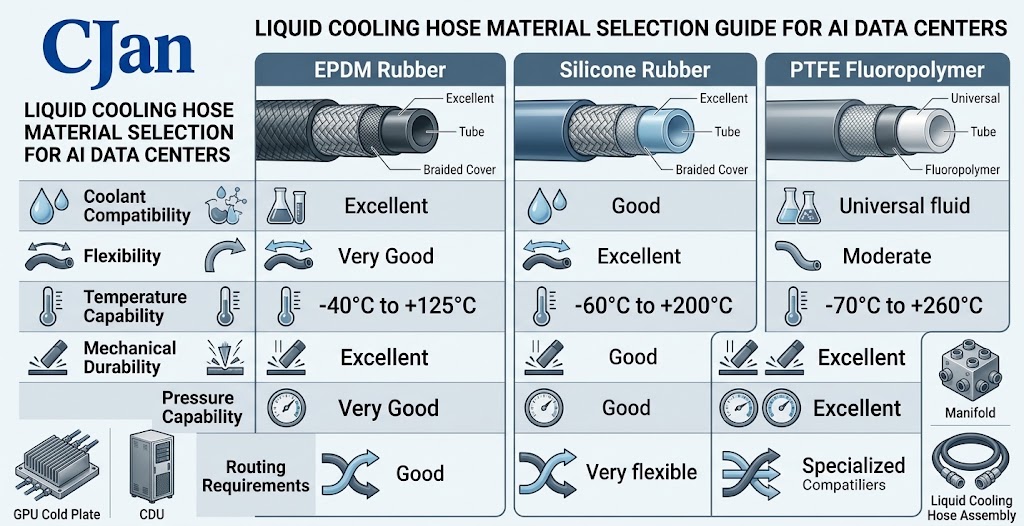

10. EPDM vs Silicona
No hay ganador universal.
Una comparación simplificada:
| Requisitos | EPDM | Silicona |
|---|---|---|
| Refrigeración basada en el agua | Fuerte candidato | Fuerte candidato |
| Flexibilidad | Bien. | Excelente |
| Capacidad de temperatura | Bien. | Excelente |
| Durabilidad mecánica | Fuerte | Depende de la aplicación |
| Aplicaciones de presión reforzadas | Fuerte candidato | Funcionarios de construcción |
| Enrutamiento complejo | Bien. | Excelente |
| Enfriamiento líquido AI | Adecuado | Adecuado |
La decisión final debe estar siempre basada en la construcción de manguera específica y refrigerante.
11. Asuntos de refuerzo
El mismo elastómero se puede utilizar en construcciones de manguera muy diferentes.
Una manguera reforzada puede contener:
El refuerzo puede mejorar:
- Capacidad de presión
- Resistencia al bicho
- Estabilidad dimensional
- Durabilidad mecánica
Para los circuitos de refrigeración AI presurizados, el refuerzo puede ser una parte importante de la selección.
12. Check Nivel mínimo Radius
Los racks de servidor AI están empaquetados densamente.
La manguera puede necesitar recorrer:
- Bandejas GPU
- Placas frías
- Manifolds
- Carriles de servidor
- Estructuras de la cubierta
- Otras mangueras
Esto hace que el radio de curvatura mínimo sea una especificación importante.
Una manguera que cumple con los requisitos de presión pero no puede ser enruída sin una curva excesiva puede no ser adecuada.
13. Flexibilidad y Bend Radius no son iguales
Una manguera flexible es más fácil de recorrer.
Pero la flexibilidad no significa que la manguera pueda doblarse sin limitación.
El diseño debe respetar el radio de curva mínima del fabricante.
La flexión excesiva puede causar potencialmente:
- Kinking
- Limitación de flujo
- estrés local
- desgaste prematuro
- Carga de conexión
El objetivo es la flexibilidad controlada.
14. Considerar la longitud de la manguera
Las mangueras más largas generalmente producen una mayor pérdida de presión friccional.
Pero hacer una manguera demasiado corta puede crear problemas mecánicos.
Una longitud de manguera adecuada debe proporcionar suficiente holgura para:
- Bend radius
- Movimiento térmico
- Eliminación del servidor
- Mantenimiento
- Conexión
Un principio útil es:
Utilice la manguera práctica más corta que todavía permite la instalación segura y el mantenimiento.
15. Considerar el movimiento de la manguera
No todas las mangueras de refrigeración AI son completamente estáticas.
El movimiento puede ocurrir durante:
- Instalación del servidor
- Eliminación del servidor
- Mantenimiento de la cubierta
- Servicio de placa fría
- Vibración del equipo
Si se espera un movimiento repetido, se debe evaluar la construcción de manguera para el rendimiento de la fatiga flex.
Esto es particularmente importante cerca de los accesorios y UQDs.
16. Seleccione el tipo de conexión
La manguera rara vez está conectada directamente a la placa fría sin alguna forma de ajuste.
Los componentes comunes de conexión incluyen:
- Herrajes de cáñamo
- Aparatos empotrados
- Accesorios de escobilla
- Desconexión rápida
- Interfaces múltiples
La conexión debe coincidir:
- Construcción de mangueras
- Presión del sistema
- Requisitos de flujo
- Método de instalación
- Estrategia de mantenimiento
17. Selección de desconexión rápida
La selección de UQD debe considerar:
- Capacidad de flujo
- Caída de presión
- Presión de trabajo
- Temperatura
- Compatibilidad de refrigeración
- Leakage
- Ciclos de conexión
- Dimensiones físicas
Un UQD con un tamaño nominal adecuado puede todavía crear una pérdida excesiva de presión si su pasaje interno es restrictivo.
Por ello, la selección de UQD debe integrarse en el diseño hidráulico.
18. Requisitos para el retraso
El enfriamiento líquido presenta una preocupación obvia:
El refrigerante debe permanecer dentro del circuito de refrigeración.
La fuga puede ocurrir en:
- Cuerpo de manguera
- Conexiones de choque
- Fijación
- UQD
- Interfaz de placa fría
Por lo tanto, una asamblea completa debe ser considerada en lugar de evaluar la manguera sola.
Para aplicaciones críticas, pregunte al proveedor sobre:
- Pruebas de presión
- Pruebas de fuga
- validación de la Asamblea
- Pruebas de ciclo de conexión
19. Necesidades de limpieza
Un sistema de refrigeración líquida también debe considerar la limpieza del líquido.
Dependiendo de la aplicación, la manguera puede necesitar satisfacer los requisitos relacionados con:
- Partículas
- Extractables
- Residuos
- Fabricación de contaminantes
Esto es particularmente importante cuando el circuito de refrigeración está conectado a hardware sensible de gestión térmica.
El proceso de limpieza y validación adecuado depende de la aplicación.
20. Check External Medio ambiente
El refrigerante es sólo un ambiente las experiencias de la manguera.
El entorno externo puede incluir:
- Rack calor
- Vibración
- Abrasión
- Contacto con estructuras metálicas
- Equipo eléctrico
- Ventilación limitada
- Mantenimiento repetido
Por lo tanto, una capa protectora exterior puede ser importante.
La manguera debe ser evaluada por ambos lados:
Dentro → compatibilidad de refrigerantes
Fuera. → Protección mecánica/ambiental
21. Comprobación de requisitos eléctricos y materiales
Algunas aplicaciones de refrigeración del centro de datos pueden tener requisitos específicos en relación con:
- Conductividad eléctrica
- Cargo estatico
- Comportamiento de llamas
- Humo
- Cumplimiento del material
Estos requisitos dependen de las normas del proyecto y de las instalaciones.
Deben especificarse explícitamente en lugar de asumirlos.
22. No ignore el espacio de instalación
Una manguera puede satisfacer cada especificación técnica y todavía ser difícil de instalar.
Check:
- Hose OD
- Bend radius
- Longitud de ajuste
- Dimensiones UQD
- Orientación de conexión
- Limpieza
- Acceso a herramientas
Unos pocos milímetros pueden importar en un rack de servidor densamente empaquetado.
23. Considerar la Asamblea de Hose Completa
Un práctico enfriamiento AI puede parecer:
La manguera es sólo un componente.
El montaje completo debe ser compatible mecánica e hidráulicamente.
24. Validar la Asamblea
Para aplicaciones exigentes, el montaje terminado debe ser validado.
Las pruebas potenciales incluyen:
- Prueba de presión – Comprobar la integridad de la presión.
- Prueba de fuga – Comprueba el sellado de conexión.
- Prueba de flujo – Confirme el rendimiento hidráulico esperado.
- Prueba de goteo de presión – Pérdida de medición a tasas de flujo definidas.
- Prueba de temperatura – Evaluar el rendimiento sobre el rango operativo.
- Prueba de ciclismo – Evaluar ciclos repetidos de presión o conexión cuando corresponda.
25. Un flujo de trabajo de selección práctica
Una secuencia útil es:
Esta secuencia se puede utilizar como una lista de comprobación de ingeniería práctica.
26. Ejemplo: Selección de una manguera para un servidor AI
Considere una aplicación hipotética:
| parámetro | Requisitos |
|---|---|
| Aplicación | Enfriamiento de GPU directo a chip |
| Coolant | Water-glycol |
| Flujo obligatorio | 60 L/min |
| Presión de trabajo | 5 bar |
| Presión máxima | 7 bar |
| Temperatura de funcionamiento | 20–50°C |
| Routing | Estante compacto |
| UQD | Necesidades |
| Mantenimiento | Servicio regular de servidor |
El proceso de selección sería:
- Primera – Confirme compatibilidad de refrigerante.
- Segundo – Determinar el ID de manguera requerido para 60 L/min.
- Tercera – Controle la presión baja a 60 L/min.
- Cuarto – Confirme 5 bar presión de trabajo y requiere margen de seguridad.
- Quinta – Compruebe el rango de temperatura de 20 a 50°C.
- Sexta – Revise el radio de curvatura y la limpieza de rack.
- VII – Seleccione accesorios compatibles y UQDs.
- Finalmente – Validar la asamblea completa.
Este es un proceso mucho más robusto que elegir una manguera de un catálogo basado en la temperatura sola.
27. Cómo comparar dos mangueras de enfriamiento líquido
Al comparar dos productos, utilice las mismas condiciones.
Por ejemplo:
| parámetro | Hose A | Hose B |
|---|---|---|
| Material | EPDM | Silicona |
| ID | 20 mm | 20 mm |
| Presión de trabajo | — | — |
| Temperatura | — | — |
| Bend radius | — | — |
| Flujo | 60 L/min | 60 L/min |
| Caída de presión | — | — |
| Coolant | Igual. | Igual. |
| Conexión | Igual. | Igual. |
Sólo entonces la comparación se vuelve significativa.
La comparación de dos mangueras con diferentes IDs, longitudes y condiciones de prueba puede producir conclusiones engañosas.
28. ¿Qué debe proporcionar un proveedor de la manguera?
Para un proyecto de refrigeración por líquido AI, la documentación útil de los proveedores debe incluir:
- Hoja de datos del producto
- Dibujo dimensional
- Información material
- Notas de presión
- Gama de temperatura
- Bend radius
- Compatibilidad de refrigeración
- Información de flujo
- Datos de precipitación
- Opciones de conexión
- Información de prueba
Cuanto más crítica sea la aplicación, más importante será la documentación técnica.
29. ¿Qué información debe enviar a CJAN?
Un cliente que solicita una recomendación de manguera de refrigeración líquido debe proporcionar idealmente:
Aplicación: ________________
Coolant: ________________
Flujo requerido: L/min
Presión de trabajo:
Presión máxima:
Temperatura:
Duración de la manguera:
Mínimo Bend Radius:
Conexión: ________________
UQD requerido: Sí / No
Espacio de instalación: ________________
Cantidad anual: ________________
Esto permite que CJAN haga una recomendación de producto más significativa.
30. CJAN Liquid Hose enfriante Portfolio
La cartera de refrigeración líquida de CJAN incluye:
- LCH
- LCH-SD
- LCH-SDS
Los productos no deben ser comercializados simplemente como tres modelos de manguera.
En cambio, pueden posicionarse según los requisitos de ingeniería.
Para aplicaciones de enfriamiento líquido general.
Para aplicaciones donde la construcción de manguera EPDM reforzada, capacidad de presión y durabilidad mecánica son importantes.
Para aplicaciones en las que la routa flexible y la integración del sistema son importantes.
La selección exacta debe confirmarse contra las especificaciones reales del producto y las condiciones de funcionamiento del cliente.
31. Por qué una matriz de productos es importante
Para GEO y SEO técnico, CJAN puede convertir la cartera de productos en una matriz de selección.
Por ejemplo:
| Requisitos | LCH | LCH-SD | LCH-SDS |
|---|---|---|---|
| Enfriamiento líquido general | ✓ | ✓ | ✓ |
| Construcción reforzada | — | ✓ | — |
| Enrutamiento compacto | ✓ | ✓ | ✓ |
| Alta flexibilidad | — | — | ✓ |
| Aplicaciones de centros de datos AI | ✓ | ✓ | ✓ |
| Montaje personalizado | Contacto CJAN | Contacto CJAN | Contacto CJAN |
Importante: La tabla final en el sitio web debe utilizar las especificaciones de producto verificadas de CJAN. No publicar una reclamación técnica ✓ a menos que esté respaldada por los datos correspondientes del producto.
32. Las cinco preguntas más importantes
Si un ingeniero tiene sólo unos minutos para seleccionar una manguera, haga estas cinco preguntas primero:
- ¿Qué refrigerante estás usando?
- ¿Qué velocidad de flujo es necesaria?
- ¿Cuáles son las presiones máximas y de trabajo?
- ¿Cuál es el rango de temperatura operativa?
- ¿Cuánto espacio está disponible para el enrutamiento de mangueras?
Estas cinco respuestas eliminan muchas opciones inadecuadas.
Las especificaciones restantes se pueden utilizar para refinar la selección.
33. Cinco errores de selección común
Error 1: Selección sólo por presión – Una manguera de alta presión todavía puede tener características de flujo inadecuadas.
Error 2: Selección sólo por temperatura – La compatibilidad de temperatura no garantiza la compatibilidad de refrigerante.
Error 3: Elegir por diámetro exterior – El diámetro interno determina el paso del flujo refrigerante.
Error 4: Ignorar el radio de curvatura – Una manguera que no puede ser enruída correctamente no es una solución práctica.
Error 5: Ignorar conexiones – La fijación y el UQD pueden determinar la fiabilidad y el rendimiento hidráulico de la asamblea completa.
34. The Right Hose is a System Decision
La conclusión más importante es simple:
Una manguera de enfriamiento líquido debe ser seleccionada como parte del sistema de enfriamiento, no como un componente aislado.
La selección correcta conecta:
Este enfoque es particularmente relevante para el enfriamiento de servidores AI de alta densidad.
35. De Hose Proveedor a Cooling-System Partner
Para CJAN, esta metodología de selección también proporciona una posición de mercado más fuerte.
En lugar de competir sólo en:
Precio de la manguera por metro
CJAN puede competir alrededor:
Ingeniería de manguera líquido y soporte de montaje
Eso puede incluir:
- Selección de mangueras
- Selección de materiales
- Selección de tamaño
- Selección de configuración
- Integración UQD
- Hose assembly
- Pruebas de presión
- Pruebas de fuga
- Apoyo a la aplicación
Esta es una propuesta de valor B2B mucho más fuerte.
Conclusión
No hay una sola manguera de enfriamiento líquido "mejor" para cada centro de datos AI.
La manguera adecuada depende del sistema:
- Coolant
- Tasa de flujo
- Presión
- Temperatura
- Presupuesto basado en la presión
- Compatibilidad con el material
- Bend radius
- Espacio de instalación
- Requisitos de conexión
- Condiciones de mantenimiento
Para el enfriamiento líquido del servidor AI, el proceso de selección debe comenzar con los requisitos del sistema de enfriamiento y trabajar hacia atrás hacia la manguera.
Para CJAN, esto proporciona un posicionamiento basado en ingeniería claro:
CJAN ayuda a los clientes a seleccionar mangueras de refrigeración líquida basadas en flujo real, presión, temperatura, enrutamiento y requisitos de conexión.
Las familias de productos LCH, LCH-SD y LCH-SDS pueden ser introducidas como soluciones dentro de ese marco de ingeniería y no como productos de catálogo aislados.
