GLOBALHojas de enfriamiento líquido para servidores GPU AI: Consideraciones de ingeniería
Los servidores AI GPU están cambiando los requisitos térmicos de los centros de datos modernos.
A medida que aumenta la densidad de computación de GPU, la cantidad de calor que debe eliminarse de cada servidor puede ser difícil de manejar con refrigeración de aire convencional solo. El enfriamiento líquido directo proporciona una manera de alejar el calor de los procesadores de alta potencia más eficientemente, pero el rendimiento del bucle de refrigeración depende más que la placa fría o unidad de distribución refrigerante.
La manguera de refrigeración líquida también forma parte del sistema de gestión térmica.
Conecta componentes, transporta refrigerante, acomoda el movimiento del equipo y proporciona la flexibilidad necesaria dentro de un entorno de servidor denso. Si la manguera es incorrectamente especificada o mal enrutada, el problema resultante puede aparecer como un problema hidráulico, mecánico o de mantenimiento en lugar de como un problema de manguera obvio.
1. Por qué los servidores de GPU requieren selección de mangueras cuidadosas
Los servidores modernos de AI pueden contener múltiples GPU de alta potencia que operan dentro de un volumen físico relativamente pequeño.
Esto crea varios requisitos de ingeniería para el sistema de refrigeración:
- Flujo de refrigeración suficiente
- Pérdida de presión controlada
- Transferencia de calor fiable
- Conexión estable
- Enrutamiento compacto
- Accesibilidad a los servicios
La manguera tiene que funcionar dentro de todas estas limitaciones.
Una manguera que cumple con el requisito de presión pero crea una pérdida excesiva de presión puede no ser apropiada. Asimismo, una manguera con resistencia química adecuada puede ser difícil de instalar si su radio de curva es demasiado grande para el diseño del servidor.
2. Comience con la arquitectura de refrigeración
Antes de elegir una manguera, los ingenieros deben entender cómo el servidor GPU está integrado en el sistema de refrigeración líquida.

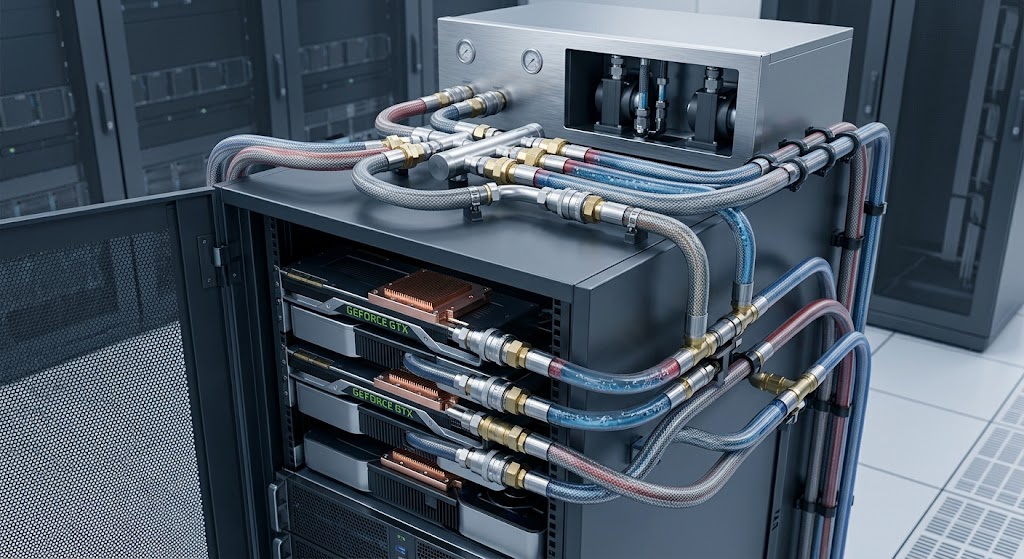

Una arquitectura típica puede incluir un CDU, múltiples, líneas de suministro y retorno, placas frías y conexiones de desconexión rápida.
La manguera puede aparecer en varios puntos de este sistema.
Comprender la ubicación exacta ayuda a determinar el diámetro de la manguera requerido, la calificación de presión, el material, la longitud, la flexibilidad y la configuración de conexión.
Para una explicación más amplia de la operación del sistema, véase:
¿Cómo funciona el enfriamiento líquido en los centros de datos AI? .
3. Flujo de refrigerante es un requisito de diseño primario
La primera pregunta no es simplemente “¿Cuál manguera debe ser utilizada?”
Es:
¿Cuánto frío debe pasar por la manguera para quitar el calor requerido?
El flujo requerido depende de la carga térmica, las propiedades refrigerantes, el aumento de temperatura permitido y el diseño del sistema de refrigeración.
Una vez establecido el flujo requerido, los ingenieros pueden evaluar el diámetro interno de la manguera y la resistencia hidráulica.
Una manguera demasiado pequeña puede crear una pérdida innecesaria de presión, mientras que una manguera mucho mayor puede aumentar el espacio de instalación y los requisitos de doblado.
4. Diámetro interior de manguera y flujo de refrigeración GPU
El diámetro interno afecta directamente al área de flujo disponible.
Para una velocidad de flujo determinada, reducir el diámetro interno de la manguera generalmente aumenta la velocidad de flujo y puede aumentar la pérdida de presión.
Es por eso que el tamaño de la manguera debe seleccionarse de las condiciones hidráulicas requeridas en lugar de simplemente coincidir con el tamaño de conexión existente.
Véase:
Diámetro interior de manguera líquido vs. Tasa de flujo: Lo que los ingenieros necesitan saber .
5. Cuestiones de caída de presión en los bucles de refrigeración GPU
Cada componente en el circuito de refrigeración aporta cierta resistencia al flujo de refrigeración.
La manguera es uno de esos componentes.
La pérdida de presión puede ser influenciada por:
- Diámetro interno
- Longitud de la manguera
- Tasa de flujo
- Propiedades de refrigeración
- Temperatura
- Características de la superficie interna
- Bends and fits
Para un enfoque de cálculo detallado, véase:
Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI .
6. No tratar la manguera como un componente pasivo
En un bucle de refrigeración AI GPU, la manguera no es simplemente una sección flexible de tubería.
Su material y construcción pueden influir en la capacidad de presión, flexibilidad, compatibilidad química y comportamiento de instalación.
La manguera también tiene que acomodar la relación física entre los componentes.
Esto se hace particularmente importante en servidores de GPU densos donde las conexiones pueden estar ubicadas cerca de módulos de memoria, placas frías, manifolds y otros hardware.
7. Compatibilidad material con el refrigerante
La compatibilidad de refrigerante debe evaluarse antes de finalizar el material de manguera.
Según el sistema, los ingenieros pueden considerar materiales como EPDM, silicona, PTFE o construcciones basadas en PFA.
La elección adecuada depende de la química refrigerante real y las condiciones de funcionamiento.
La selección de materiales debe considerar más que el nombre químico del refrigerante. Temperatura, concentración, tiempo de exposición y requisitos de limpieza del sistema también pueden importar.
Véase:
Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI .
8. EPDM Hoses GPU Aplicaciones de refrigeración
EPDM es comúnmente considerado para aplicaciones donde la flexibilidad, la resistencia a la temperatura y la compatibilidad refrigerante son importantes.
Su idoneidad depende del ambiente actual de refrigeración y operación.
Para aplicaciones donde la construcción de caucho sea adecuada, EPDM puede proporcionar un equilibrio práctico entre flexibilidad y rendimiento mecánico.
La selección de material más detallada debe basarse siempre en los requisitos del sistema en lugar de en el nombre del material.
9. Hojas de silicona para servidores de GPU AI
Las mangueras de silicona pueden ofrecer flexibilidad útil para entornos de enrutamiento compactos.
Esto puede ser valioso cuando las rutas de manguera necesitan acomodar espacio limitado de instalación o acceso frecuente de equipos.
Sin embargo, la silicona no debe seleccionarse únicamente porque es flexible.
Los ingenieros también deben evaluar la presión, la temperatura, la compatibilidad con refrigerantes, la permeabilidad y la construcción específica de la manguera.
10. PTFE y PFA para aplicaciones más exigentes
Las mangueras fluoropolímeros como PTFE y PFA pueden considerarse cuando la resistencia química y la limpieza son factores de selección importantes.
Sus características mecánicas difieren de las mangueras de caucho convencionales, por lo que el diseño de enrutamiento y montaje debe tener en cuenta la construcción específica.
Para una comparación directa, vea:
PTFE vs. PFA Manguera de enfriamiento líquido: ¿Cuál es la diferencia? .
11. La temperatura no es la única consideración térmica
Al seleccionar una manguera de refrigeración GPU, los ingenieros deben considerar el rango de temperatura completo en lugar de sólo la temperatura normal de funcionamiento.
El rango pertinente puede incluir:
- Temperatura de funcionamiento normal
- Condiciones de inicio
- Condiciones de cierre
- Cambios de temperatura ambiente
- Potential anormal operating conditions
Las propiedades materiales pueden cambiar con temperatura, por lo que la especificación de manguera aplicable debe cubrir el rango operativo real.
12. La puntuación de presión debe coincidir con el sistema real
La presión del sistema nominal no es necesariamente el único valor de presión que importa.
Los ingenieros deben considerar la presión operativa, las fluctuaciones de presión y el margen de seguridad aplicable.
El montaje de manguera, incluido el método de manguera, accesorios y conexión, debe ser evaluado como un montaje completo.
Para más información:
13. Reforzamiento de la manguera puede afectar el rendimiento de refrigeración de la GPU
El refuerzo es una parte importante de la construcción de mangueras.
Dependiendo del diseño, el refuerzo puede influir en la capacidad de presión, la estabilidad dimensional y el comportamiento mecánico.
Sin embargo, el refuerzo más fuerte no significa automáticamente una manguera mejor para cada aplicación.
El refuerzo debe ser adecuado para los requisitos de presión, flexibilidad y enrutamiento del bucle de refrigeración GPU.
Véase:
Cómo el refuerzo de la manguera afecta el rendimiento del sistema de enfriamiento líquido .

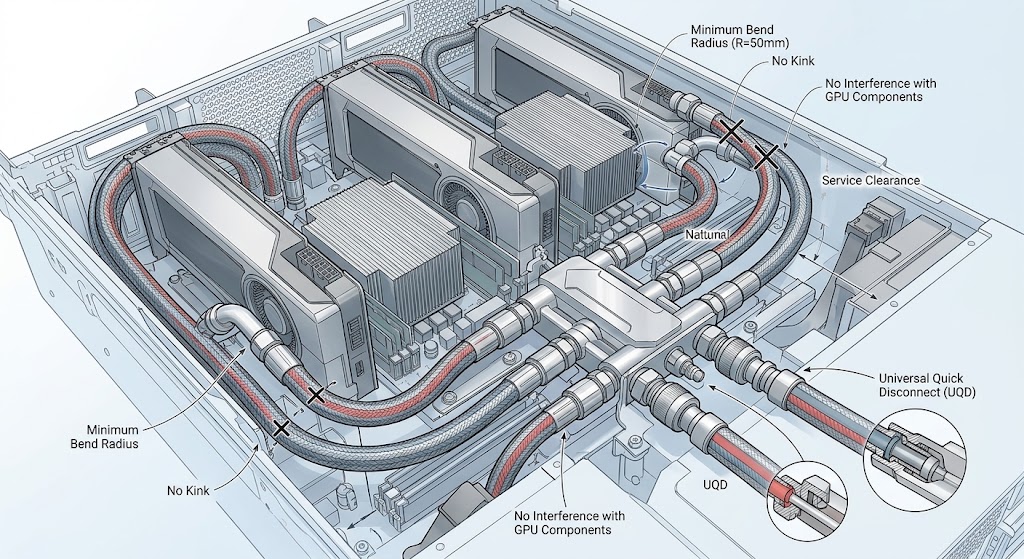

14. Bend Radius es crítico en los servidores de la GPU Dense
Los interiores del servidor GPU pueden dejar espacio limitado para el enrutamiento de mangueras.
Una manguera puede necesitar girar alrededor de una placa fría, un manifold u otro componente sin exceder su radio de curvatura mínimo.
Forzar la manguera en una curva más estrecha puede crear deformación localizada y puede afectar tanto la integridad mecánica como el flujo refrigerante.
Véase:
15. Evitar los kinks y los beneficios excesivos
Un kink es más que un problema cosmético.
Puede reducir el caudal interno efectivo e introducir una deformación mecánica concentrada.
Por lo tanto, el enrutamiento debe utilizar curvas lisas y evitar forzar la manguera en giros agudos.
Se ofrece orientación adicional en:
Manguera de enfriamiento líquido: Cómo evitar los kinks y la flexión excesiva .
16. Asuntos de configuración de conexión
La manguera misma es sólo una parte de la conexión.
Un conjunto completo de manguera de refrigeración GPU puede incluir:
- Hose
- Equipamientos finales
- Acoplamiento de desconexión rápida
- Elementos de sellado
- Crimp o sistema de fijación mecánica
La compatibilidad de estos componentes debe considerarse conjuntamente.
Una manguera correctamente seleccionada todavía puede tener una conexión no confiable si el método de montaje o montaje es inapropiado.
17. Conexiones UQD en refrigeración AI GPU
Las conexiones UQD pueden ser útiles cuando se requiere servicio de equipo frecuente o conexión modular.
Pueden simplificar el proceso de desconexión de circuitos de refrigeración durante el mantenimiento del servidor.
Sin embargo, el enrutamiento de la manguera no debe imponer cargas laterales innecesarias ni inclinarse directamente en el acoplamiento.
Véase:
18. La longitud de la manguera debe ser deliberada
Una manguera demasiado corta puede colocarse bajo tensión durante la instalación.
Una manguera que es excesivamente larga puede crear bucles innecesarios, pérdida de presión y dificultades de mantenimiento.
La longitud preferida debe proporcionar una asignación suficiente para los requisitos reales de geometría y servicio de equipo de enrutamiento.
19. Routing Alrededor de las placas frías
Las conexiones de placas frías suelen sentarse en un área altamente limitada.
La manguera debe acercarse a la conexión sin crear una curva excesiva o torsión.
Cuando varias placas frías están conectadas en la misma zona, el enrutamiento también debe considerar el contacto de manguera a mano y el acceso para el mantenimiento futuro.
20. Manifold-to-Server Conexión
Las conexiones múltiples pueden concentrar múltiples mangueras en un área pequeña.
Esto crea una necesidad de enrutamiento organizado.
El diseño debe tener en cuenta:
- Espaciamiento de conexión
- Diámetro de la manguera
- Bend radius
- Orientación UQD
- Acceso a los servicios
- Movimiento potencial de manguera
21. Hose Routing no debe interferir con componentes de flujo de aire
Incluso en un servidor refrigerado por líquido, es posible que el movimiento aéreo siga siendo necesario para otros componentes.
Por lo tanto, el enrutamiento de las mangueras debe evitar la obstrucción innecesaria de los ventiladores, los respiraderos y otras vías de flujo de aire donde estos permanecen parte de la arquitectura del servidor.
22. Mantener el camino de enfriamiento
Los servidores AI GPU requieren mantenimiento y sustitución de componentes.
Por lo tanto, una ruta de manguera debe proporcionar suficiente acceso para desconectar, inspeccionar y reinstalar la conexión de refrigeración.
Una ruta compacta que no puede ser atendido con seguridad no es necesariamente un diseño eficiente.
23. Considerar el movimiento relacionado con el mantenimiento
Cuando se abre un servidor GPU o se elimina un componente, las mangueras conectadas pueden moverse temporalmente.
La asamblea debe tolerar el procedimiento de servicio esperado sin forzar la manguera en una curva aguda o tensión excesiva.
Cuando el movimiento es significativo, la longitud de la manguera y el enrutamiento deben diseñarse en consecuencia.
24. Requisitos para la limpieza
Los sistemas de refrigeración líquida pueden tener requisitos específicos de limpieza dependiendo de la aplicación y el bucle refrigerante.
Material de manguera, proceso de fabricación, montaje y embalaje pueden ser todos relevantes.
Para aplicaciones donde el control de contaminación es importante, los ingenieros deben obtener el producto adecuado y la información de fabricación del proveedor de mangueras.
25. Construcción de mangueras debe coincidir con la aplicación
No hay una sola manguera que sea ideal para cada sistema de refrigeración GPU.
La selección puede implicar un equilibrio entre:
| Requisitos | Examen de ingeniería |
|---|---|
| Flujo | Diámetro interno y resistencia hidráulica |
| Presión | Construcción y refuerzo de mangueras |
| Temperatura | Gama de explotación de materiales |
| Coolant | Compatibilidad química |
| Routing | Flexibilidad y radio de curvado mínimo |
| Conexión | Compatibilidad de configuración y UQD |
| Mantenimiento | Acceso al servicio y diseño de conexión |
26. No seleccione una manguera de diámetro solo
Combinar el ID de manguera con el tamaño de la conexión es sólo el punto de partida.
La manguera seleccionada también debe satisfacer el requisito de flujo, requisito de presión, compatibilidad refrigerante y geometría de instalación.
Esto es particularmente importante cuando un sistema de refrigeración GPU tiene una alta demanda de flujo o restricciones de enrutamiento ajustadas.
27. Considerar la Asamblea de Hose Completa
Para muchas aplicaciones de servidor AI, el producto práctico no es simplemente una longitud de manguera.
Es un conjunto completo de mangueras.
El montaje puede incluir accesorios finales específicos, acoplamientos UQD, curvas, orientación y longitudes definidas.
Por lo tanto, la revisión de ingeniería debe considerar la asamblea completa en lugar de evaluar el tubo de manguera independientemente.
28. La presión y el flujo deben ser verificados después de la Asamblea
Cuando se produce una asamblea personalizada, se debe evaluar la configuración final con los requisitos de ingeniería aplicables.
Dependiendo de la aplicación, esto puede incluir pruebas de presión, pruebas de fuga e inspección dimensional.
Los requisitos de prueba deben definirse según la especificación del sistema de refrigeración y los procedimientos de calidad aplicables.
Véase:
Pruebas de la Asamblea de la manguera de refrigeración líquido: Presión, Leak y Rendimiento .
29. Lista de verificación práctica de selección para servidores de GPU AI
| parámetro | Preguntas para confirmar |
|---|---|
| Coolant | ¿Qué líquido cargará la manguera? |
| Tasa de flujo | ¿Qué flujo refrigerante es necesario? |
| Diámetro interno | ¿Puede la manguera proporcionar el flujo requerido sin pérdida excesiva de presión? |
| Presión | ¿El montaje de manguera cumple las condiciones de presión requeridas? |
| Temperatura | ¿El material cubre el rango operativo real? |
| Material | ¿La manguera es compatible con los requisitos de refrigeración y sistema? |
| Bend radius | ¿Se puede enrutar la manguera dentro del espacio disponible? |
| Conexión | ¿Son compatibles los accesorios y los acoplamientos UQD? |
| Duración | ¿Es la manguera lo suficientemente larga sin un exceso de holgura? |
| Mantenimiento | ¿Pueden los técnicos acceder y atender las conexiones? |
30. Errores comunes de selección de mangueras
Se pueden evitar varios errores evaluando el sistema de refrigeración antes de comprar la manguera.
- Selección de la manguera basado sólo en el diámetro de la conexión
- Ignorar la pérdida de presión
- Ignorando la compatibilidad de refrigerantes
- Usando un radio de curvado inadecuado
- Elegir la longitud excesiva de la manguera
- Ignorar la compatibilidad del ajuste
- Falta de consideración acceso al mantenimiento
- Evaluando la manguera pero no la asamblea completa
Se discuten más ejemplos en:
Errores comunes al seleccionar mangueras de enfriamiento líquido para centros de datos AI .
31. How CJAN Enfriamiento líquido Hoses Fit AI GPU Aplicaciones
CJAN desarrolla y suministra soluciones de manguera flexibles para aplicaciones de refrigeración líquida donde es necesario considerar la compatibilidad de materiales, requisitos de flujo, rendimiento de presión, flexibilidad de enrutamiento y configuración de conexión.
Los productos de manguera de refrigeración líquida CJAN relevantes incluyen:
- Manguera de enfriamiento líquido
- Manguera de enfriamiento líquido LCH-SD
- Manguera de refrigeración líquida
El producto y la construcción apropiados deben determinarse a partir de los requerimientos de refrigeración, presión, temperatura, flujo, enrutamiento y conexión.
Vea el resumen de la aplicación:
CJAN Liquid Soluciones de refrigeración .
32. La refrigeración de la GPU requiere un enfoque de nivel de sistema
La manguera de refrigeración debe ser considerada junto con la placa fría, manifold, CDU, accesorios y refrigerante.
Cambiar un componente puede afectar los requisitos de los demás.
Por ejemplo, aumentar el flujo refrigerante requerido puede influir en el diámetro de la manguera. Un diámetro más grande puede afectar el espacio de enrutamiento. Un refrigerante diferente puede afectar la selección de materiales.
Es por eso que la selección de mangueras se maneja mejor como un ejercicio de ingeniería en lugar de como una simple búsqueda de productos.
33. Conclusión
Las mangueras de refrigeración líquido juegan un papel importante en la gestión térmica del servidor GPU AI.
La manguera correcta debe llevar el flujo de refrigerante requerido mientras opera dentro de las condiciones de presión y temperatura especificadas. También debe ser compatible con el refrigerante y adecuado para el entorno de instalación física.

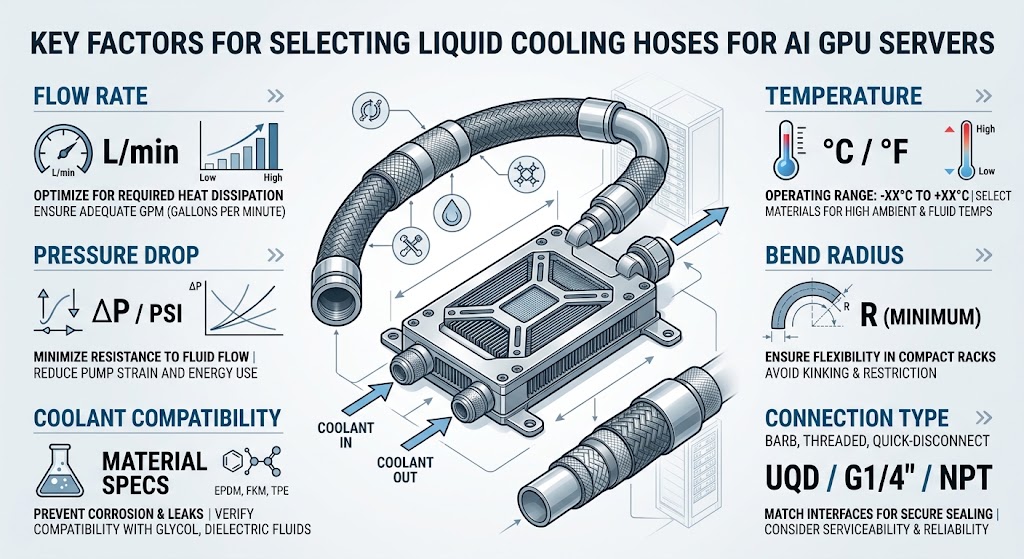

Para servidores AI GPU, los ingenieros deben evaluar:
- Compatibilidad de refrigeración
- Tasa de flujo requerida
- Diámetro interno
- Caída de presión
- Nota de presión
- Temperatura de funcionamiento
- Material de la manguera
- Fortalecimiento
- Radio de curvatura mínima
- Longitud de la manguera
- Compatibilidad de configuración y UQD
- Acceso al mantenimiento
- Necesidades de ensayo de la Asamblea
En la infraestructura AI de alta densidad, una manguera de refrigeración fiable no es simplemente un tubo flexible entre dos componentes. Es parte de la arquitectura hidráulica, mecánica y de servicio del sistema de refrigeración.
Aprender más acerca de Soluciones de manguera de refrigeración líquida CJAN .
