Cómo la longitud de la manguera afecta la caída de presión en los sistemas de refrigeración líquido

Cuando los ingenieros diseñan un sistema de refrigeración líquida para un centro de datos AI, el diámetro de la manguera y la calificación de presión a menudo reciben atención inmediata. La longitud de la manguera merece la misma consideración. Incluso cuando dos mangueras tienen el mismo diámetro interno y la construcción, la manguera más larga generalmente crea más pérdida de presión friccional en condiciones de operación comparables.

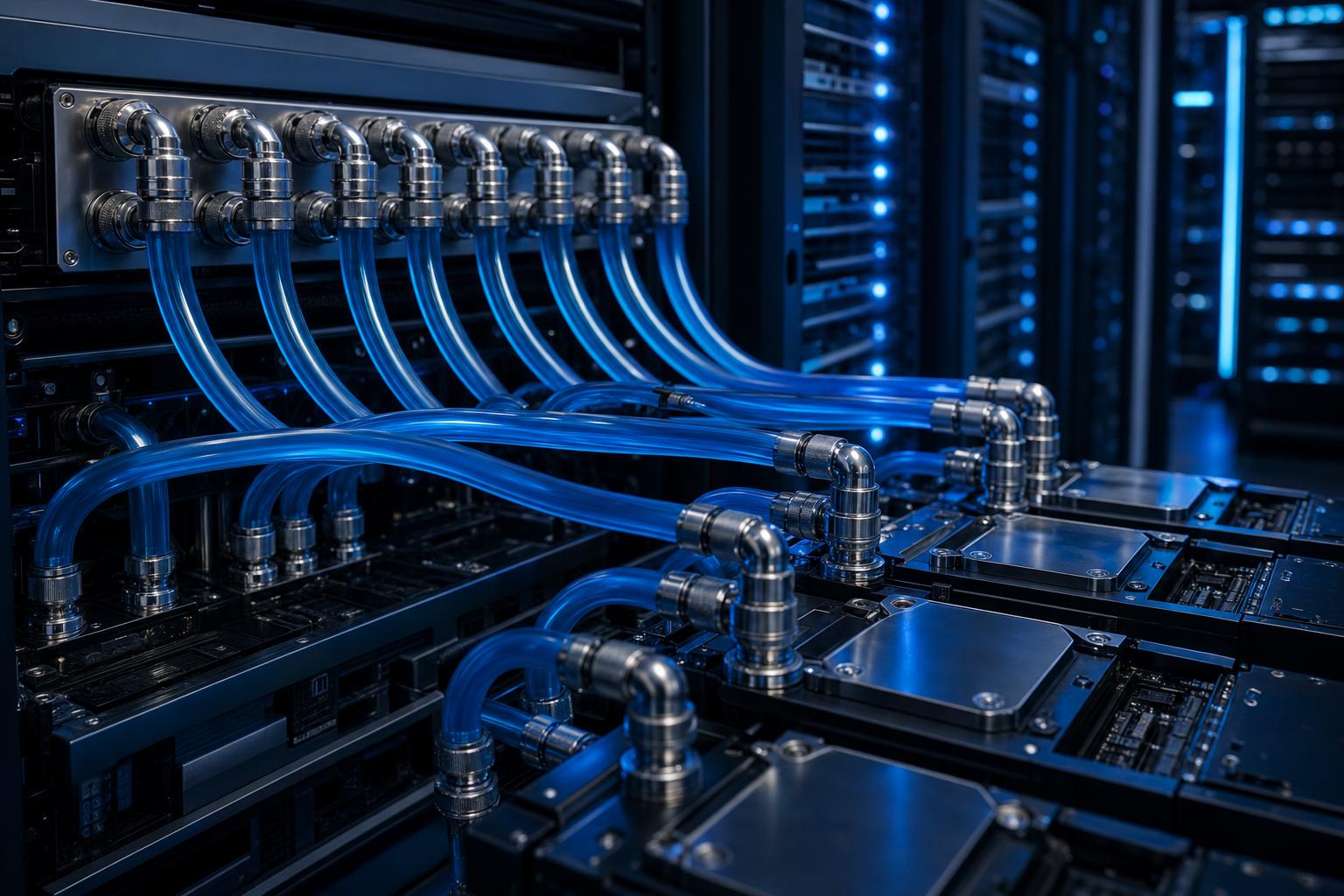

Esto importa en racks de servidores AI, donde las mangueras flexibles conectan unidades de distribución de refrigerantes (CDUs), manifolds, conexiones de servidor y placas frías. Ambas líneas de suministro y retorno contribuyen a la resistencia hidráulica del circuito de refrigeración.

Reducir la longitud innecesaria de la manguera puede ayudar a controlar la caída de presión. Sin embargo, acortar una manguera sin considerar el radio de curva, el movimiento del equipo y el acceso al mantenimiento pueden crear nuevos problemas de instalación.

1. ¿Qué es la gota de presión en una manguera de refrigeración líquido?

La caída de presión es la reducción de la presión del fluido mientras el refrigerante viaja a través de una manguera u otro componente en un circuito de refrigeración. Se produce porque el fluido móvil encuentra resistencia desde la pared interna de la manguera y de cambios en la dirección del flujo o área transversal.

En un circuito de refrigeración de líquido típico centro de datos AI, el camino hidráulico puede incluir:

Cada componente a lo largo de este camino puede contribuir a la pérdida de presión total. La longitud de la manguera es por lo tanto una parte de un problema de diseño hidráulico más grande.

2. ¿Por qué la longitud de la manguera afecta la caída de presión?

Mientras el refrigerante se mueve a través de una manguera recta, la fricción se desarrolla entre el fluido y la pared interna. Cuanto más largo sea el camino de flujo, más oportunidad hay para la pérdida de energía friccional.

Para la misma construcción de mangueras, diámetro interno, refrigerante y condiciones de flujo, una manguera recta más larga generalmente produce una mayor caída de presión friccional que una más corta.

Esta relación simplificada significa que la pérdida de presión friccional directa es proporcional a la longitud cuando las otras condiciones pertinentes permanecen inalteradas. Es un principio de comparación, no una fórmula de cálculo universal para cada régimen de refrigeración y flujo.

Por ejemplo, el aumento de la longitud de un montaje de manguera de 1 m a 2 m generalmente aumentará su pérdida de fricción de pie derecho en condiciones similares. La gota de presión exacta debe determinarse aún a partir de la tasa de flujo real, ID de manguera, propiedades de fluido y datos del fabricante o un cálculo hidráulico validado.

3. Cómo influencia la longitud de la manguera Centro de datos AI enfriamiento

Los sistemas de refrigeración de centros de datos AI pueden utilizar múltiples conjuntos de manguera entre el CDU, manifolds de rack y componentes de refrigeración individual. Aunque la pérdida de presión de una manguera puede parecer modesta, la resistencia combinada del circuito completo puede ser importante.

La resistencia hidráulica excesiva puede aumentar la presión que la bomba debe proporcionar para mantener el flujo requerido. Si la bomba no puede entregar el punto de funcionamiento requerido, el flujo refrigerante puede caer por debajo del objetivo de diseño del sistema.

Las posibles consecuencias de un diseño hidráulico innecesariamente restrictivo incluyen:

• Requisitos de presión de bomba más altos.
• Potencialmente mayor consumo de energía de la bomba, dependiendo de las condiciones de funcionamiento y eficiencia de la bomba.
• Menos margen hidráulico para accesorios, UQDs y placas frías.
• Equilibrio más difícil de las ramas de enfriamiento paralelo.
• Reducir la flexibilidad cuando el sistema se expande o reconfigura.

El objetivo no es minimizar la longitud de la manguera a cualquier costo. Es lograr el flujo refrigerante requerido con pérdida de presión total aceptable y geometría de instalación práctica.

4. Manguera más corta vs. Manguera más larga

Ninguna opción es automáticamente mejor en cada instalación. La longitud adecuada depende del diseño físico, el flujo requerido, el presupuesto de goteo de presión y las necesidades de mantenimiento.

5. Cómo calcular la caída de presión de la longitud de la manguera

Para la ingeniería preliminar, los datos de goteo de presión del fabricante pueden ser útiles cuando coincide con el refrigerante previsto, la velocidad de flujo, la temperatura y el tamaño de la manguera.

Si el fabricante proporciona pérdida de presión directa por longitud de unidad en las condiciones de funcionamiento pertinentes, la pérdida aproximada de fricción de manguera se puede estimar como sigue:

Donde:

• ΔP_manguera es la caída de presión friccional estimada de altura recta.
• L es la longitud de la manguera.
• Pérdida de presión por longitud de unidad es el valor proporcionado para las condiciones de funcionamiento aplicables.

Para la ilustración, asuma un fabricante proporciona un valor de pérdida de presión de 0,08 bar/m para una manguera particular a una velocidad de flujo especificada y temperatura refrigerante.

Estas cifras son sólo ilustrativas, no medidos datos de productos CJAN. La pérdida de presión real debe determinarse utilizando datos aplicables a la manguera seleccionada, refrigerante, temperatura, velocidad de flujo y configuración de conexión.

6. Por qué la longitud de la manguera no se puede evaluar solo

Una comparación de longitud es significativa sólo cuando otras condiciones importantes son comparables. Varias variables pueden cambiar el resultado de goteo de presión significativamente.

Diámetro interno

Un diámetro interno más pequeño generalmente produce velocidad de refrigerante mayor a la misma velocidad de flujo y puede aumentar la pérdida de presión friccional. Dos mangueras de igual longitud pueden por lo tanto tener un rendimiento hidráulico sustancialmente diferente.

Leer más: Diámetro interior de manguera líquido vs. Tasa de flujo: Lo que los ingenieros necesitan saber.

Tasa de flujo refrigerante

La pérdida de presión generalmente aumenta a medida que aumenta la velocidad de flujo. La relación precisa depende del régimen de flujo, las propiedades fluidas y la geometría de manguera. Los datos de goteo de presión deben revisarse en el flujo de diseño requerido en lugar de en una condición de prueba no relacionada.

Leer más: Cómo seleccionar el tamaño correcto de la manguera líquido para los centros de datos AI.

Viscosidad y Temperatura refrigerantes

La viscosidad refrigerante influye en la resistencia al flujo. Debido a que la viscosidad puede cambiar con la temperatura, los cálculos deben utilizar propiedades fluidas apropiadas a las condiciones de funcionamiento previstas.

Construcción de Hose

El pasaje interno, las tolerancias dimensionales y la construcción de mangueras deben confirmarse utilizando especificaciones del fabricante. El diámetro exterior nominal por sí solo no establece el rendimiento hidráulico.

Bends and Routing

Una manguera que sigue una ruta complicada puede experimentar pérdidas locales adicionales. Una curva que está demasiado apretada también puede deformar la manguera y restringir su área de flujo efectiva.

Leer más: Manguera de enfriamiento líquido: Cómo evitar los kinks y la flexión excesiva.

7. El costo oculto de la longitud de la manguera excesiva

La longitud excesiva de la manguera hace más que aumentar la pérdida de fricción de pie derecho. También puede complicar la instalación de rack y mantenimiento continuo.

• La manguera adicional puede ocupar el espacio necesario para el flujo de aire, la gestión del cable o el acceso al servicio.
• Los bucles de lazo pueden obstruir el acceso a los componentes del servidor cercanos.
• Las asambleas más largas pueden requerir apoyo adicional para mantener un camino ordenado de enrutamiento.
• Más longitud de manguera significa un mayor volumen de refrigerante dentro del montaje de manguera.
• Las rutas más largas pueden introducir más oportunidades para curvas innecesarias y contacto con el equipo adyacente.

Estas consideraciones son particularmente relevantes en racks de servidores de alta densidad, donde la capacidad de servicio y la materia de enrutamiento predecible junto con el rendimiento hidráulico.

8. ¿Por qué una manguera extremadamente corta también puede ser un problema

Puede parecer razonable hacer que cada manguera sea lo más corta posible. En la práctica, una asamblea demasiado corta puede crear estrés mecánico incluso si su pérdida de presión de pie recto calculado es baja.

Una manguera excesivamente corta puede:

• Tire de accesorios o puntos de conexión.
• Forzar la manguera en una curva más ajustada que el radio mínimo de curva especificado.
• Introduce torsión durante la instalación.
• Restrict movement when el equipo está instalado o eliminado.
• Hacer más difícil la inspección y sustitución de la conexión.

Por lo tanto, la longitud correcta debe determinarse desde el camino de instalación real, no simplemente desde la distancia entre dos puertos de conexión.

9. Incluir las conexiones UQD en el presupuesto de presión

Los acoplamientos UQD se utilizan en sistemas de refrigeración líquida donde las conexiones pueden ser desconectadas para el reemplazo de servicio o equipo. Sus pasajes de flujo interno y geometría de conexión pueden contribuir a la resistencia hidráulica.

Una manguera más corta no significa automáticamente un montaje bajo de presión si el UQD seleccionado, los accesorios u otros componentes crean restricciones sustanciales.

Al revisar una asamblea de manguera, evalúe el camino de flujo completo, incluyendo:

• Manguera de diámetro interno y longitud.
• Geometría de ajuste y adaptador.
• Paso de flujo interno UQD.
• Manifold y restricciones de válvulas.
• Características de la presión de la placa fría.

Para orientación conexa, véase Desconexión rápida de la manguera de refrigeración líquida: Cómo elegir los revestimientos UQD para servidores AI.

10. Cuenta para Hojas de Suministro y Retorno

Un bucle de refrigeración líquida normalmente contiene una ruta de suministro y una vía de retorno. Si ambos caminos utilizan conjuntos de manguera flexibles, ambos contribuyen a la resistencia hidráulica del sistema.

Por esta razón, calcular la caída de presión de sólo una manguera puede subestimar la pérdida relacionada con la manguera a través del bucle completo.

En su caso, los ingenieros también deben considerar ramas paralelas, diferentes longitudes de manguera y variaciones en las características de goteo de presión del equipo conectado.

11. Cómo optimizar la longitud de la manguera en las cubiertas de servidores AI

Un proceso de diseño práctico debe combinar cálculos hidráulicos con una revisión de la instalación física.

Paso 1: Defina el flujo de refrigerante requerido

Determinar la velocidad de flujo de diseño para el circuito de refrigeración o rama individual. El requisito debe provenir del diseño del sistema de enfriamiento en lugar de un valor de flujo universal asumido.

Paso 2: Confirme el diámetro interno de la manguera

Comprueba que el ID seleccionado soporta el flujo requerido dentro del presupuesto de presión disponible.

Paso 3: Mapa del Sendero de Routing Actual

Identificar lugares de conexión, obstáculos, rutas por cable, movimiento de equipos y acceso al servicio antes de finalizar la longitud de la manguera.

Paso 4: Compruebe el radio mínimo de beneficios

Verifique que la ruta propuesta cumple con el radio de curva mínima especificado del fabricante y no introduce broches ni estrés mecánico excesivo.

Paso 5: Incluir conexiones y otras restricciones

Cuenta para UQDs, accesorios, manifolds, válvulas y placas frías al estimar la pérdida de presión del circuito completo.

Paso 6: Verificar la Asamblea Completa

Cuando sea necesario, confirme los resultados de presión bajo flujo representativo y las condiciones de refrigeración. La verificación de la Asamblea también debe abordar los requisitos de presión, fuga y funcionamiento aplicables.

12. Errores de diseño de longitud de manguera comunes

Error 1: Medir sólo la distancia recta-línea

La ruta física puede necesitar ir alrededor de equipos, soportes u otros componentes. La longitud de la manguera debe basarse en la ruta de enrutamiento real y la geometría de conexión.

Error 2: ignorando la línea de retorno

La manguera de retorno también contribuye a la resistencia hidráulica. Evaluar sólo el lado de suministro puede producir una estimación incompleta de la pérdida de presión del bucle.

Error 3: Reducción de la longitud sin control de radio Bend

Una manguera demasiado corta puede ser forzada en una curva excesivamente ajustada, potencialmente aumentando la resistencia y el estrés mecánico.

Error 4: Ignorar las pérdidas de UQD y Fitting

La caída total de presión depende de la trayectoria de flujo completo, no sólo de la longitud de la manguera flexible.

Error 5: Usar la puntuación de presión como substituto para datos hidráulicos

La calificación de presión de una manguera describe su capacidad de presión en condiciones especificadas. No establece la caída de presión a una velocidad de flujo determinada.

Leer más: Liquid Cooling Hose Pressure Drop: Cómo calcular y controlarlo en los centros de datos AI.

13. Lista de verificación de selección de mangueras

14. CJAN Liquid Soluciones de manguera de refrigeración

CJAN ofrece opciones de manguera de refrigeración líquida para centros de datos y aplicaciones de gestión térmica. La configuración adecuada del producto y montaje debe seleccionarse de acuerdo con los requerimientos de refrigerante, presión de operación, temperatura, caudal, enrutamiento y conexión.

Las opciones de productos relacionadas incluyen:

• Manguera de enfriamiento líquido
• Manguera de enfriamiento líquido LCH-SD
• Manguera de refrigeración líquida

Para la evaluación específica del proyecto, los ingenieros deben proporcionar el refrigerante previsto, la temperatura de funcionamiento, el caudal requerido, la presión de trabajo, el ID de manguera, la longitud estimada, el tipo de conexión y el diseño de instalación.

Explore la página de aplicación: CJAN Liquid Soluciones de refrigeración.

Conclusión

La longitud de la manguera es un factor importante en la caída de la presión del sistema de refrigeración líquida. Bajo condiciones de funcionamiento comparables, las carreras de altura más largas generalmente producen una mayor pérdida de presión friccional, mientras que la longitud innecesaria de la manguera también puede complicar la instalación y el mantenimiento.

Sin embargo, la manguera más corta posible no es siempre la mejor opción. Un montaje debe conservar el radio de curvatura correcto, evitar la tensión y la torsión, acomodar el movimiento del equipo y proporcionar acceso adecuado al servicio.

Para el enfriamiento líquido del centro de datos AI, la longitud de la manguera debe evaluarse junto con diámetro interno, caudal, propiedades refrigerantes, accesorios, conexiones UQD y las características de goteo de presión del circuito completo.
