Elegir una manguera de refrigeración líquida para un servidor AI no es simplemente una cuestión de diámetro de manguera que coincide con un ajuste.
Los servidores modernos de AI pueden colocar cargas térmicas significativas en el sistema de refrigeración. La manguera tiene que funcionar como parte de un circuito refrigerante completo que puede incluir placas frías, manifolds, CDUs, accesorios y UQDs.
Eso hace que la selección de mangueras sea una decisión de ingeniería del sistema.
Un proceso de selección práctico debe considerar el refrigerante, el caudal requerido, la presión de funcionamiento, el rango de temperatura, el diámetro interno, el radio de curva, la longitud de la manguera, el entorno mecánico y la configuración de conexión.
Para una introducción al principio operativo general del enfriamiento líquido del centro de datos AI, vea ¿Cómo funciona el enfriamiento líquido en los centros de datos AI?
1. Comience con el sistema de refrigeración, no la manguera
El primer paso es entender dónde se encuentra la manguera dentro de la arquitectura de enfriamiento.

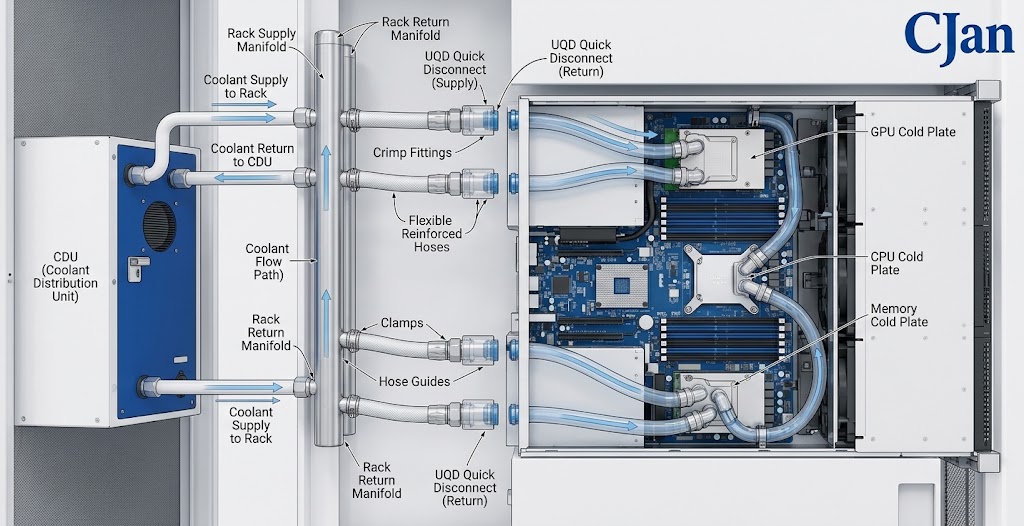

Un circuito de refrigeración líquido típico puede conectar un CDU con un manifold de rack, placas frías y otros componentes de refrigeración.
Cada sección contribuye al rendimiento hidráulico y térmico del sistema completo.
Por lo tanto, la manguera debe seleccionarse después de que se hayan establecido los requisitos básicos del sistema.
2. Confirme el primer refrigerante
La compatibilidad de refrigerante es uno de los puntos de partida más importantes para la selección de mangueras.
El tubo interior permanece en contacto con el refrigerante durante la operación, potencialmente durante miles de horas.
El equipo de ingeniería debe identificar la formulación actual de refrigerantes en lugar de usar sólo una descripción amplia como "friante basado en agua".
La información pertinente puede incluir:
- Tipo de refrigerante
- Concentración de agua
- Glycol u otros aditivos
- Temperatura de funcionamiento
- Duración del servicio prevista
- Nivel de limpieza requerido
La compatibilidad de los materiales debe ser evaluada en las condiciones de funcionamiento reales.
Esto es particularmente importante cuando un sistema de refrigeración utiliza una formulación refrigerante que difiere de las mezclas estándar de agua o de glucocol.
3. Determinar el flujo de refrigerante requerido
El caudal requerido está estrechamente relacionado con la carga de calor que el sistema de refrigeración debe eliminar.
Para una arquitectura de refrigeración dada, el equipo de ingeniería normalmente necesita establecer el flujo de refrigerante objetivo antes de seleccionar el diámetro de la manguera.
Una manguera con un tamaño de conexión adecuado puede todavía ser inadecuado si su paso interno crea una resistencia hidráulica excesiva a la velocidad de flujo requerida.
4. Seleccione el parámetro interno basado en flujo
El diámetro interno es una de las especificaciones de manguera más visibles, pero no debe ser seleccionado en aislamiento.
Para el mismo caudal, reducir el diámetro interno generalmente aumenta la velocidad del fluido y la resistencia hidráulica.
Aumentar el diámetro reduce la velocidad y puede reducir la caída de presión, pero una manguera más grande también requiere más espacio de instalación y puede requerir componentes de conexión más grandes.
| Enfoque de selección | Resultado potencial |
|---|---|
| Manguera subvencionada | Velocidad de flujo superior y caída de presión |
| Manguera de tamaño correcto | Rendimiento hidráulico equilibrado y mecánico |
| Manguera de gran tamaño | Más espacio de instalación y accesorios potencialmente más grandes |
El objetivo es seleccionar un ID de manguera que se ajuste a los requerimientos de flujo y caída de presión del sistema mientras que sigue siendo práctico para la instalación.
5. Check Working y presión máxima
Los requisitos de presión deben definirse antes de seleccionar la construcción de manguera.
Al menos, los ingenieros deben distinguir entre la presión normal de trabajo y la presión máxima esperada.
Las condiciones transitorias también deben considerarse cuando proceda.
- Presión de operación normal
- Presión máxima de trabajo
- Condiciones de inicio
- Cambios de presión relacionados con las bombas
- Requisitos de prueba de presión aplicables
La manguera debe proporcionar un margen de seguridad adecuado basado en las especificaciones técnicas del fabricante.
6. Considere la gota de presión completa
La pérdida de presión no viene solo de la manguera.
El bucle de refrigeración puede contener múltiples restricciones hidráulicas.
- Hose
- Fittings
- UQDs
- Manifolds
- Válvulas
- Placas frías
La caída total de presión determina la demanda hidráulica colocada en la bomba.
Por esta razón, los ingenieros deben evaluar la caída de presión de manguera a la tasa de flujo de destino real cuando los datos estén disponibles.
La relación entre el diámetro de la manguera y la resistencia hidráulica también se discute en el artículo relacionado ¿Cuáles son los requisitos clave para las mangueras de enfriamiento líquido del centro de datos AI?
7. Compruebe el rango de temperatura de funcionamiento
Las mangueras de refrigeración líquida pueden experimentar diferentes temperaturas durante la puesta en marcha, operación normal y cierre.
Las entradas importantes de temperatura incluyen:
- Temperatura mínima de funcionamiento
- Temperatura refrigerante normal
- Temperatura máxima de funcionamiento
- Ciclismo de temperatura potencial
La temperatura debe considerarse junto con la presión y la química refrigerante.
Una manguera que realiza bien bajo una condición de temperatura no debe asumir automáticamente que tiene la misma capacidad de presión en todo el rango de temperatura.
8. Evaluar la flexibilidad y el radio Bend
Una de las principales razones para utilizar manguera flexible en el enfriamiento del servidor es la flexibilidad de instalación.
Los racks de servidores AI pueden contener arreglos densos de GPU, placas frías, manifolds, cables y componentes de energía.
Una manguera flexible puede simplificar el enrutamiento alrededor de estos componentes.
Sin embargo, la manguera todavía necesita permanecer dentro de su radio de curva mínima especificado.
Forzar una manguera en una curva excesivamente ajustada puede deformar el paso interno y colocar el estrés mecánico adicional en la conexión.
9. Considerar la longitud de la manguera cuidadosamente
La longitud de la manguera debe determinarse desde el diseño de instalación real.
Una manguera demasiado corta puede crear tensión en los accesorios.
Una manguera innecesariamente larga puede agregar complejidad de enrutamiento y resistencia hidráulica adicional.
La longitud final debe permitir:
- Routing normal
- Radio de curvatura necesaria
- Movimiento de equipo
- Tolerancia de la Asamblea General
- Acceso al mantenimiento
10. Tipo de conexión debe coincidir con la arquitectura de refrigeración
La manguera es sólo una parte de la conexión.
La asamblea final puede conectarse a placas frías, manifolds, CDUs o UQDs.
Por lo tanto, los ingenieros deben definir la configuración de conexión al comienzo del proceso de selección.
Los parámetros pertinentes pueden incluir:
- Tamaño de conexión
- Tipo de conexión
- Hose ID
- Configuración de configuración
- Tipo UQD
- Espacio de instalación disponible
11. Por qué la selección UQD debe incluirse en el diseño de la manguera
Los UQD se utilizan comúnmente cuando las líneas de refrigeración deben desconectarse durante el reemplazo del servicio o equipo.
Sin embargo, el UQD también forma parte del camino hidráulico.
Su paso de flujo interno puede contribuir a la caída de presión.
Por lo tanto, la manguera y el UQD deben considerarse como un montaje conectado en lugar de dos componentes completamente independientes.
Al especificar una manguera de refrigeración líquida, se debe comprobar lo siguiente:
- Compatibilidad con la manguera
- Compatibilidad con UQD
- Requisitos de flujo
- Nota de presión
- Gama de temperatura
- Dimensiones de conexión
12. Revisar el medio ambiente mecánico
Las mangueras de refrigeración del centro de datos pueden experimentar condiciones mecánicas diferentes a las de una manguera industrial estacionaria.
Los factores potenciales incluyen:
- Instalación y eliminación repetidas
- Movimiento de módulos servidor
- Contacto con componentes circundantes
- Vibración
- Espacio limitado de enrutamiento
- Doblado repetido
Por lo tanto, la construcción de manguera debe coincidir con el entorno de instalación actual.
13. No ignorar la zona de fijación
En un montaje de manguera, el área de conexión puede experimentar cargas mecánicas concentradas.
El enrutamiento inadecuado puede crear fuerzas de doblado o tirado cerca del ajuste.
La buena práctica de instalación debe evitar:
- Sharp dobla directamente detrás del ajuste
- Twisting durante la instalación
- Extracción axial excesiva
- Malignación forzada
Una manguera correctamente enrutada debe tener suficiente espacio para seguir una curva natural sin transferir carga excesiva a la conexión.
14. Comparar materiales de manguera según la aplicación
Los diferentes materiales de manguera pueden ofrecer diferentes combinaciones de flexibilidad, resistencia a la temperatura, compatibilidad química y propiedades mecánicas.
| Material Familia | Consideración de selección |
|---|---|
| EPDM | A menudo se considera para aplicaciones de refrigeración basadas en agua donde la flexibilidad y durabilidad son importantes. |
| Silicona | Se puede considerar donde la flexibilidad y la capacidad de temperatura son importantes. |
| Fluoropolímero | Se puede considerar cuando los requisitos específicos de compatibilidad química o limpieza son importantes. |
| Otros elastómeros ingenieros | Seleccionado según refrigerante, presión, temperatura y requisitos mecánicos. |
No hay un solo material de manguera que sea óptimo para cada sistema de enfriamiento líquido.
El ambiente actual de refrigeración y operación debe determinar la selección final de material.
15. Evaluar la construcción de la manguera

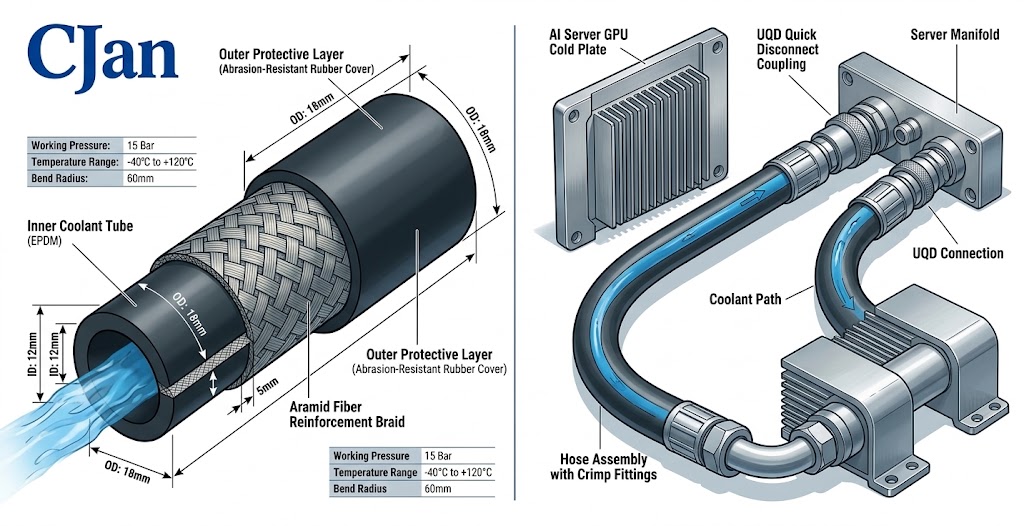

Una manguera de refrigeración líquida puede contener múltiples capas funcionales.
Dependiendo de la construcción del producto, estos pueden incluir una capa interior de contacto con fluidos, capa de refuerzo y capa protectora exterior.
Cada capa puede tener una función diferente.
La capa interna administra el contacto refrigerante, el refuerzo puede contribuir a la presión y estabilidad dimensional, mientras que la capa exterior puede proporcionar protección mecánica.
16. El rendimiento en materia de fuga debe evaluarse a nivel de la Asamblea
El control de fuga es fundamental para la fiabilidad de refrigeración líquida.
Un montaje de refrigeración puede tener múltiples puntos de fuga potenciales, incluyendo el cuerpo de manguera, interfaz de fijación, conexión de crimped y UQD.
Para aplicaciones críticas, probar sólo el material de manguera puede no proporcionar suficiente información sobre el montaje terminado.
El conjunto completo de mangueras debe evaluarse según los requisitos reales del proyecto.
17. Requisitos de limpieza Dependedos de la aplicación
No cada sistema de refrigeración del centro de datos tiene requisitos idénticos de limpieza.
Algunas aplicaciones pueden hacer mayor hincapié en el control interno de partículas, los residuos de fabricación o la limpieza de líquidos.
Cuando la limpieza es importante, el proceso de fabricación y manipulación de mangueras debe considerarse como parte de la evaluación de proveedores.
18. Considerar la estabilidad del material a largo plazo
Los sistemas de refrigeración líquido están destinados a una operación prolongada.
Por lo tanto, la manguera necesita mantener su rendimiento requerido después de una exposición prolongada al ambiente de refrigeración y operación.
La evaluación a largo plazo puede incluir:
- Estabilidad del material
- Cambios dimensionales
- Compatibilidad de refrigeración
- Rendimiento mecánico
- Exposición de temperatura
El significado real de cada factor depende del diseño del refrigerante y del sistema.
19. Construir una lista de selección de mangueras
Una lista de verificación estructurada puede hacer que la comunicación de proveedores sea mucho más eficiente.
| parámetro | Información requerida |
|---|---|
| Coolant | Exacta formulación de refrigerantes |
| Tasa de flujo | Objetivo y rango de flujo previsto |
| Presión | Trabajo y máxima presión |
| Temperatura | Temperatura mínima y máxima de funcionamiento |
| Hose ID | Diámetro interno requerido |
| Duración | Longitud de montaje terminada |
| Bend Radius | Espacio de enrutamiento disponible |
| Conexión | Requisitos de ajuste y UQD |
| Medio ambiente | Condiciones mecánicas y de instalación |
20. ¿Cuándo debe elegir una manguera de refrigeración líquido reforzada?
La construcción reforzada puede ser adecuada cuando la aplicación requiere una combinación de resistencia a la presión, flexibilidad y estabilidad mecánica.
La decisión debe basarse en los requisitos reales de presión, temperatura y enrutamiento en lugar de asumir simplemente que la construcción reforzada siempre es mejor.
Para aplicaciones que requieren una solución de manguera de refrigeración líquida específica, los ingenieros pueden revisar CJAN LCH Liquid Hose enfriante.
21. Comparación de opciones de manguera líquido CJAN
CJAN ofrece varias opciones de manguera de refrigeración líquida que pueden ser evaluadas según diferentes requisitos del sistema.
| Producto | Evaluación recomendada |
|---|---|
| CJAN LCH | Selección general de manguera de refrigeración líquido según los requisitos de aplicación. |
| CJAN LCH-SD | Construcción de manguera de refrigeración líquida alternativa para requisitos específicos del sistema. |
| CJAN LCH-SDS | Configuración alternativa de mangueras para aplicaciones de refrigeración líquida que requieren características específicas de construcción. |
Las especificaciones del producto deben revisarse contra los requerimientos de refrigerante, presión, temperatura, flujo y conexión reales antes de la selección.
22. Por qué los datos de aplicación son importantes al solicitar una manguera
Un proveedor puede proporcionar una recomendación más útil cuando la información de la aplicación está completa.
En lugar de pedir solamente "una manguera de refrigeración AI", proporcionar la siguiente información siempre que sea posible:
- Nombre y formulación de refrigerantes
- Tasa de flujo de destino
- Presión de trabajo
- Presión máxima
- Gama de temperatura
- ID de manguera necesaria
- Longitud de manguera necesaria
- Tipo de conexión
- Requisitos UQD
- Ambiente de instalación
Esta información permite evaluar la manguera como parte del circuito de refrigeración completo.

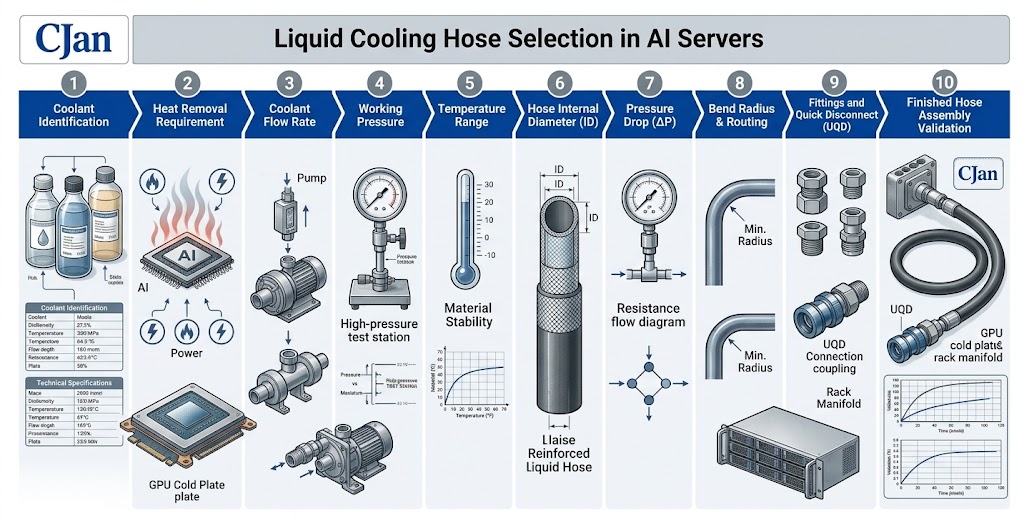

23. Proceso práctico de selección de mangueras AI Server
Este proceso ayuda a prevenir un error común: seleccionar la manguera primero y tratar de adaptar el sistema de refrigeración alrededor de ella más adelante.
24. ¿Qué hace un buen centro de datos AI manguera de enfriamiento líquido?
Una manguera adecuada debe proporcionar una combinación equilibrada de rendimiento hidráulico, térmico y mecánico.
En términos prácticos, la selección debe satisfacer las siguientes condiciones:
- El material es compatible con el refrigerante.
- La manguera soporta la presión operativa necesaria.
- La manguera puede funcionar dentro del rango de temperatura requerido.
- El diámetro interno soporta el flujo refrigerante requerido.
- La caída de presión es aceptable para el sistema.
- La manguera se puede enrutar dentro del espacio disponible.
- El radio de curvatura mínimo puede ser respetado.
- La conexión coincide con los accesorios seleccionados y los UQD.
- El montaje terminado puede cumplir con el rendimiento de fuga requerido.
25. CJAN Liquid Soluciones de manguera de refrigeración
CJAN desarrolla y suministra productos de manguera para aplicaciones de refrigeración líquida, incluyendo las familias de productos LCH, LCH-SD y LCH-SDS.
El dedicado CJAN Liquid Soluciones de refrigeración página proporciona una visión general del foco de aplicación de refrigeración líquida de la empresa.
Para el producto LCH actual, visite CJAN LCH Liquid Hose enfriante.
Para configuraciones adicionales de manguera, los ingenieros también pueden revisar CJAN LCH-SD y CJAN LCH-SDS.
La selección final del producto debe basarse en las condiciones de aplicación reales y las últimas especificaciones técnicas.
Conclusión
Seleccionar una manguera de refrigeración líquida para un servidor AI debe comenzar con el sistema de enfriamiento en lugar de con la manguera misma.
Compatibilidad de refrigerante, velocidad de flujo, presión, temperatura, diámetro interno, caída de presión, flexibilidad, radio de curva, longitud de manguera y configuración de conexión influencian toda la selección final.
Los UQD y los accesorios también deben ser considerados porque forman parte de la misma asamblea hidráulica y mecánica.
Para los proyectos del centro de datos AI, el enfoque más fiable es definir primero las condiciones de funcionamiento y luego seleccionar la construcción de mangueras que satisface esos requisitos.
La cartera de manguera de refrigeración líquida de CJAN ofrece opciones LCH, LCH-SD y LCH-SDS para evaluar los diferentes requisitos del sistema de refrigeración.
Para la selección de mangueras específicas del proyecto, proporcionar el refrigerante, velocidad de flujo, presión, temperatura, dimensiones y requisitos de conexión es el punto de partida más eficaz.
