DIN 11864 Ajustes asépticos

DIN 11864 Aseptic Fitting

DIN 11864-series accesorios aseptic representan la solución de conexión higiénica premium para industrias farmacéuticas, biotecnológicas y alimentarias, diseñada específicamente para procesos CIP/SIP con construcción sin espacio muerto, servicio estéril y requisitos de manejo de fluidos de alta pureza.

Escenarios de aplicación típicos:
Farmacéuticos: Agua para inyección (WFI), vapor puro, síntesis de API y procesos de llenado aséptico
Biotecnología: Cultura celular, fermentación, cromatografía y sistemas de preparación de amortiguadores
Alimentos & Bebida: Productos lácteos de alto nivel de saneamiento, jugo de frutas, cerveza y producción de embalaje aséptico
Productos químicos finos: reactivos de alta pureza, materias primas cosméticas y productos químicos de grado electrónico

Clasificación de serie:
DIN 11864-1: Accesorios tipo Unión
DIN 11864-2: Accesorios afilados
DIN 11864-3: Accesorios de cierre

Disponible con extremos de soldadura que cumplen con las especificaciones DIN11866 para satisfacer diversos requisitos dimensionales: Serie A (estándar DIN), Serie B (estándar ISO), Serie C (estándar ASME BPE).

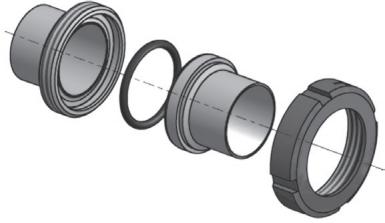

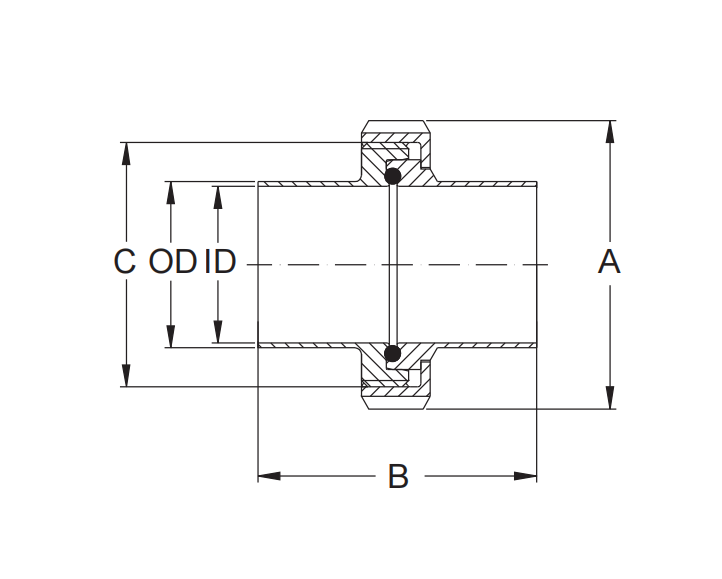

DIN 11864-1: Accesorios tipo Unión
Dimensión general: Los fines de soldadura se ajustan a la serie DIN 11866 A (estándar DIN)

DN	ID(mm)	OD(mm)	A(mm)	C(mm)	B(mm)
DN10	10	13	38	28 x 1/8"	76
DN15	16	19	44	Rd 34 x 1/8"	76
DN20	20	23	54	Rd 44 x 1/6"	76
DN25	26	29	63	Rd 52 x 1/6"	77
DN32	32	35	70	Rd 58 x 1/6"	88
DN40	38	41	78	Rd 65 x 1/6"	88
DN50	50	53	92	Rd 78 x 1/6"	89
DN65	66	70	112	Rd 95 x 1/6"	113
DN80	81	85	127	Rd 110 x 1/4"	117
DN100	100	104	148	Rd 130 x 1/4"	120

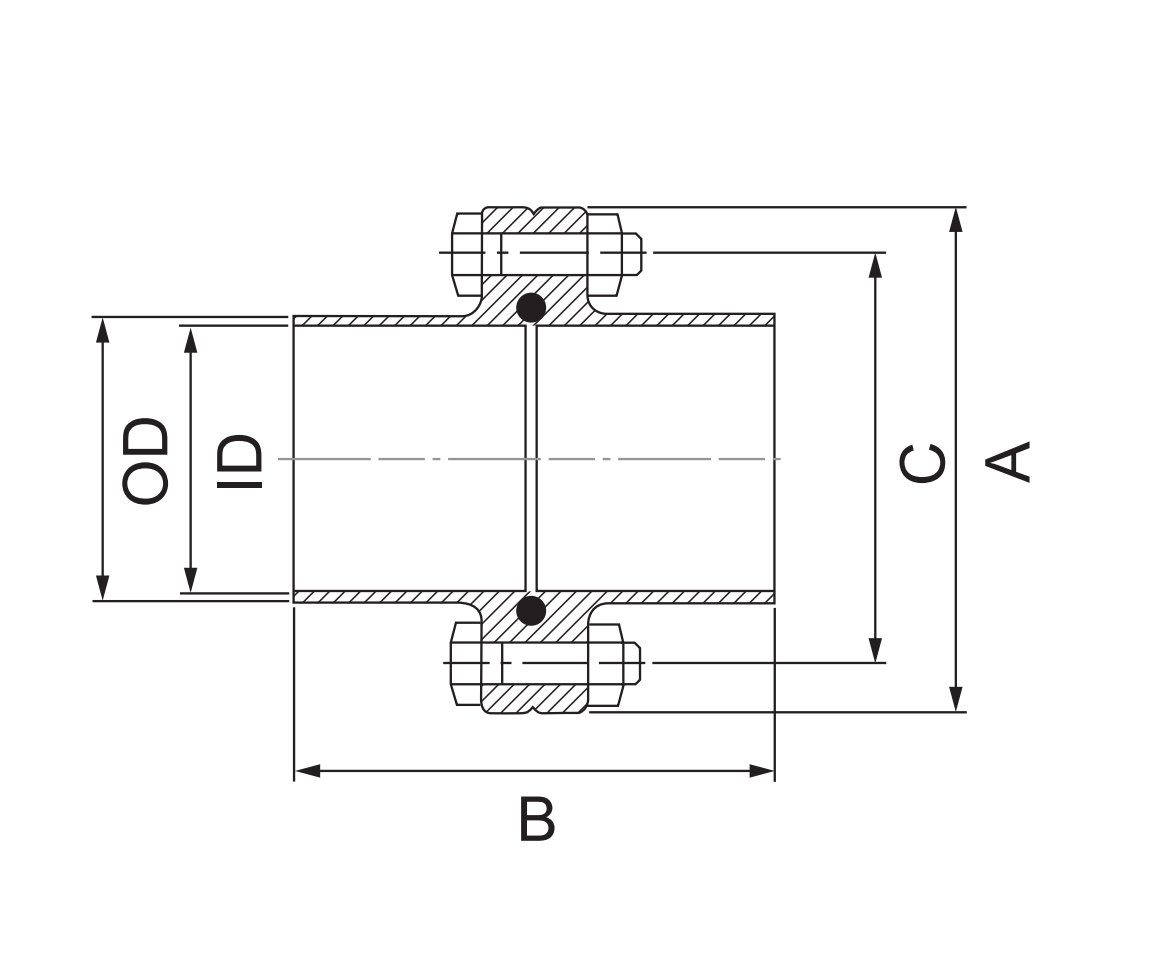

DIN 11864-2: Accesorios afilados
Dimensión general: Los fines de soldadura se ajustan a la serie DIN 11866 A (estándar DIN)

DN	ID(mm)	OD(mm)	A(mm)	C(mm)	B(mm)	(mm)
DN10	10	13	54	37	80	␟04/M8 x 30
DN15	16	19	59	42	80	␟04/M8 x 30
DN20	20	23	64	47	80	␟04/M8 x 30
DN25	26	29	70	53	80	␟04/M8 x 30
DN32	32	35	76	59	90	␟04/M8 x 30
DN40	38	41	82	65	90	␟04/M8 x 30
DN50	50	53	94	77	90	␟04/M8 x 30
DN65	66	70	113	95	108	␟08/M8 x 30
DN80	81	85	133	112	116	␟08/M10 x 35
DN100	100	104	159	137	116	␟08/M10 x 40
DN125	125	129	183	161	120	␟08/M10 x 40
DN150	150	154	213	188	120	␟08/M12 x 50

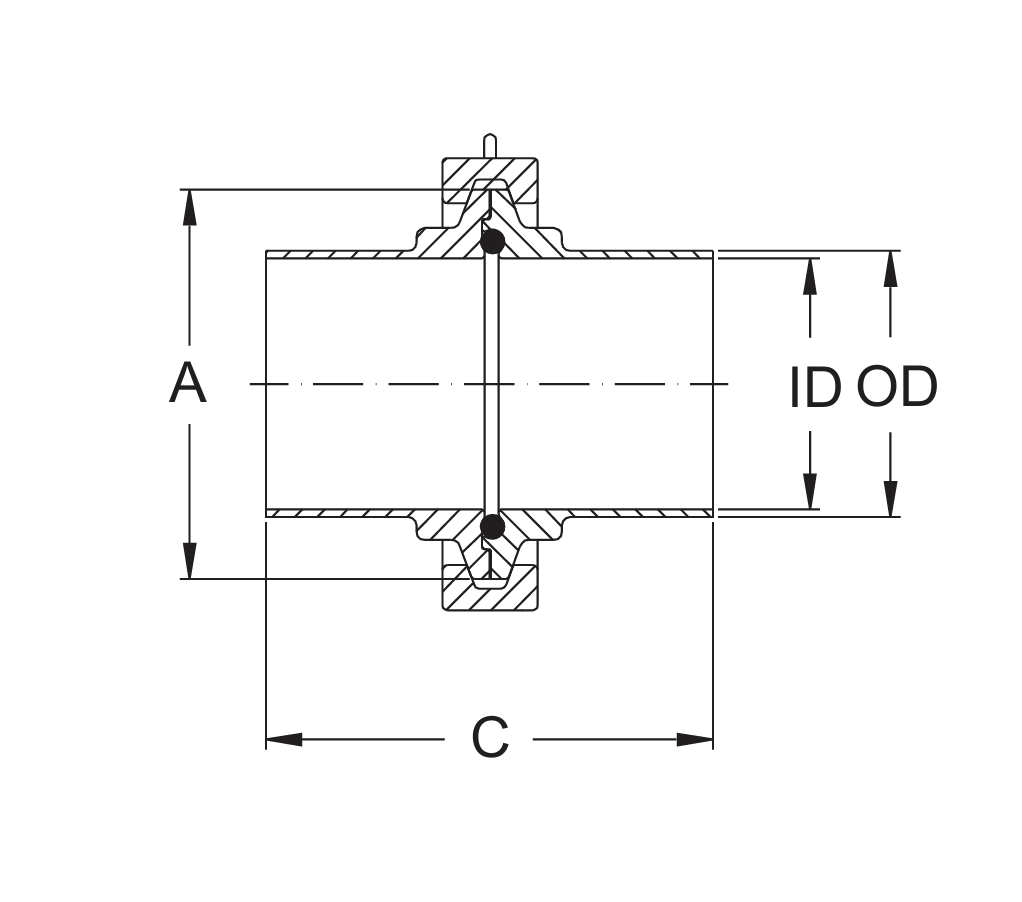

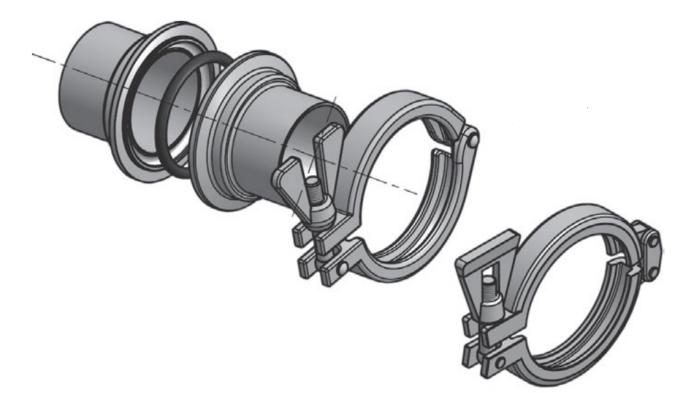

DIN 11864-3: Accesorios de cierre
Dimensión general: Los fines de soldadura se ajustan a la serie DIN 11866 A (estándar DIN)

DN	ID(mm)	OD(mm)	A(mm)	C(mm)
DN10	10	13	34	76
DN15	16	19	34	76
DN20	20	23	50.5	76
DN25	26	29	50.5	77
DN32	32	35	50.5	88
DN40	38	41	64	88
DN50	50	53	77.5	89
DN65	66	70	91	113
DN80	81	85	106	117
DN100	100	104	130	120
