GLOBALCómo inspeccionar las mangueras de refrigeración líquido en los centros de datos AI
Las mangueras de refrigeración líquido son componentes relativamente simples, pero su condición puede tener un efecto directo en la confiabilidad de un circuito de refrigeración.
En un centro de datos AI, las mangueras pueden conectar placas frías, manifolds, CDUs y otras partes del sistema de distribución refrigerante. Pueden permanecer en servicio durante largos períodos mientras están expuestas a presión, cambios de temperatura, doblación y circulación continua de refrigerante.
Un programa práctico de inspección ayuda a los equipos de mantenimiento a identificar daños visibles, fugas, problemas de conexión y cambios de instalación antes de desarrollarse en problemas más graves.
1. ¿Por qué inspeccionar las mangueras de enfriamiento líquido?
Una manguera que opera normalmente hoy puede desarrollar gradualmente cambios durante el servicio.
Los posibles problemas pueden resultar de:
- Doblado repetido
- Abrasión mecánica
- Exposición excesiva de temperatura
- Bicicleta de presión
- Caída inadecuada
- Movimiento de conexión
- Problemas de compatibilidad con refrigerantes
- Daño de instalación
La inspección regular brinda la oportunidad de identificar estas condiciones antes de convertirse en un problema funcional.

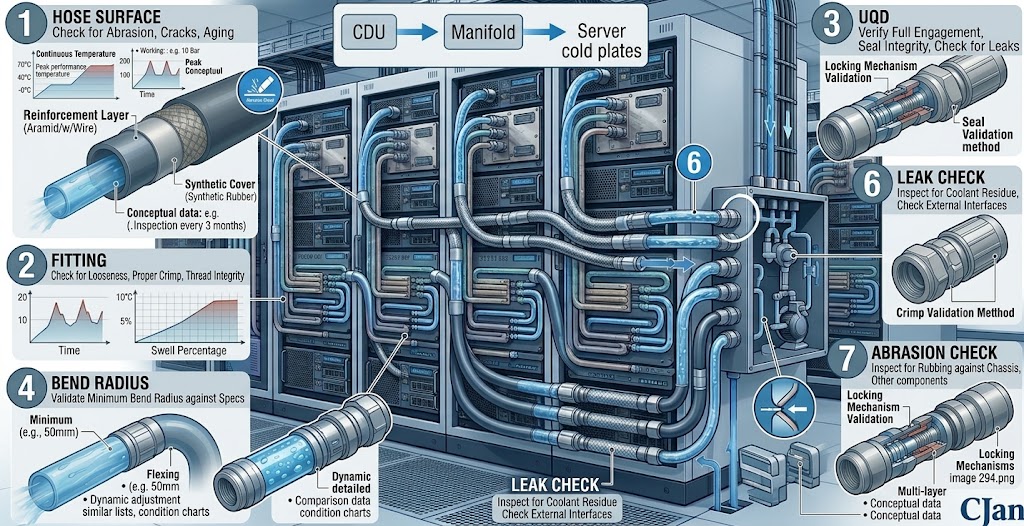

2. ¿Qué debe ser inspeccionado?
Una inspección completa de manguera de enfriamiento líquido debe cubrir más que la superficie de manguera visible.
Una inspección práctica puede incluir:
- Superficie exterior
- Hose routing
- Bend radius
- Fittings
- Conexiones UQD
- Zonas de sellado
- Signos de fuga
- Apoyo y retención
- Orientación de conexión
- Condiciones generales de instalación

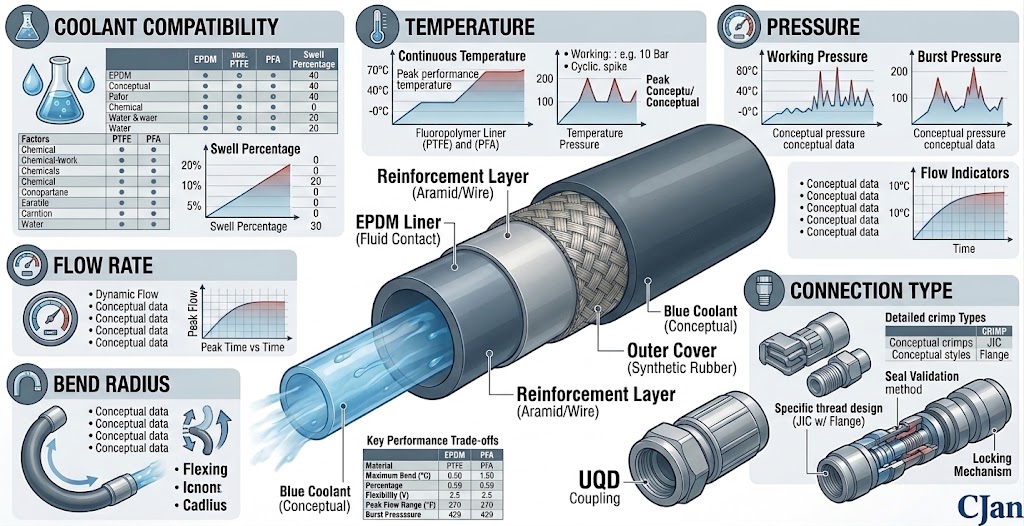

3. Comience con una inspección visual
La inspección visual suele ser el primer paso porque no requiere que el circuito de refrigeración sea desmontado.
Busque cambios obvios en la manguera o componentes circundantes.
Por ejemplo:
- Cortes superficiales
- Scratches
- Abrasión
- Crack
- Bulging
- Aplanado
- Descoloración inusual
- Signos de residuos de refrigerante
La inspección debe realizarse bajo iluminación adecuada para que los pequeños cambios de superficie no sean fácilmente pasados por alto.
4. Inspeccione la manguera cerca de las trampas
La transición de la manguera a la adaptación merece especial atención.
Esta zona puede experimentar estrés mecánico porque la manguera flexible se conecta a un componente relativamente rígido.
Inspeccionar la zona de transición para:
- Cracking
- Deformación anormal
- Daño superficial
- Movimiento
- Pruebas de fuga
5. Busque evidencia de fuga de refrigerante
Leakage es una de las condiciones más importantes para identificar durante la inspección de rutina.
Dependiendo de la configuración del refrigerante y del sistema, las pruebas pueden incluir:
- líquido visible
- Moisture alrededor de una conexión
- Residuo o depósitos
- Staining
- Pérdida de refrigerante inesperada
No todas las fugas serán inmediatamente visibles, por lo que la inspección también debe considerar las indicaciones a nivel del sistema de pérdida de refrigerante.
Para información adicional, véase Cómo prevenir el enfriamiento de manguera líquido en sistemas de centros de datos AI.
6. Inspeccionar las Fittings
Las fittings deben ser inspeccionadas junto con la manguera.
Check for:
- Daño mecánico
- Corrosión cuando corresponda
- Movimiento inesperado
- Malignación
- Pruebas de fuga
- Conexión inadecuada
Una manguera puede permanecer intacta mientras un ajuste o conexión desarrolla un problema.
7. Inspeccionar conexiones UQD
Cuando se utilizan conexiones UQD, su condición debe incluirse en el programa de inspección.
Mira eso:
- El acoplamiento está correctamente comprometido
- El mecanismo de bloqueo está en la posición prevista
- La conexión no muestra daño visible
- No hay evidencia de fuga de refrigerante
- La conexión no ha sido sometida a carga mecánica anormal
Los componentes UQD deben ser inspeccionados según las instrucciones del fabricante aplicable.
Para más información sobre la selección de UQD, consulte UQD vs. conexiones rápidas tradicionales para el enfriamiento del centro de datos AI.
8. Check Hose Routing
El enrutamiento tiene una influencia significativa en la condición mecánica de una manguera flexible.
Una manguera no debe ser forzada en una configuración de enrutamiento que produce una flexión excesiva o torsión.
Durante la inspección, comprueba si la manguera:
- Ha estado marcadamente doblada
- Está retorcido por su eje
- Está comprimido contra otro componente
- Toca bordes afilados
- Está expuesto al estrés mecánico innecesario
Las condiciones de oxidación pueden cambiar después del movimiento de mantenimiento o equipo, por lo que no deben ser tratadas como permanentes simplemente porque la instalación original era correcta.
See Manguera de enfriamiento líquido: Cómo evitar los kinks y la flexión excesiva.
9. Revisar el Radius Bend
Cada manguera flexible tiene un límite de flexión práctico.
Si una manguera se dobla repetidamente por debajo de su radio de curva mínima especificado, el estrés mecánico puede aumentar y puede afectar la vida útil.
Por lo tanto, la inspección debe buscar lugares donde la curva instalada se ha vuelto más ajustada que la condición de diseño original.
Para más detalles, vea Flujo de manguera de refrigeración líquido Radius: ¿Por qué importa la flexibilidad en las cubiertas de servidor AI.
10. Busque Kinks y Flattening
Kinking o aplanado pueden cambiar el área de flujo eficaz dentro de una manguera flexible.
Esto puede aumentar la resistencia hidráulica y también puede crear una condición mecánica indeseable.
Inspeccionar áreas cercanas:
- Rack connections
- Manifolds
- Placas frías
- CDUs
- penetraciones de gabinete
11. Inspección de la abrasión
El contacto repetido con soportes, bordes de gabinete o componentes cercanos puede dañar gradualmente la superficie exterior de una manguera.
Incluso cuando el tubo interior permanece intacto, la abrasión continua puede reducir la función protectora de la construcción de manguera.
Inspeccione puntos de contacto para:
- desgaste superficial
- Refuerzo expuesto
- Arañazos profundos
- Marcas de frotamiento repetidas
Si se identifica la abrasión, también se debe investigar la condición subyacente de enrutamiento o soporte.
12. Verificación de la deformación anormal
Un cambio en la geometría de la manguera puede proporcionar una indicación temprana de que la asamblea está siendo sometida a una carga inesperada.
Por ejemplo:
- Abultamiento localizado
- Aplanado
- Doblación permanente
- Twisting
- Movimiento inusual
Se debe evaluar cualquier cambio significativo en relación con los requisitos originales de construcción e instalación de mangueras.
13. Inspeccionar la cubierta de la manguera
Para mangueras multicapa, la cubierta exterior proporciona protección a la construcción interna.
La inspección debe buscar:
- Crack
- Cortes
- Abrasión
- Hinchas
- Decoloración
- Deterioro superficial
Una cubierta dañada no significa automáticamente que la manguera ha fallado internamente, pero debe desencadenar una nueva evaluación.
14. ¿Qué pasa con el refuerzo?
Muchas mangueras de enfriamiento líquido usan refuerzo para proporcionar resistencia mecánica y capacidad de presión.
El refuerzo a menudo no es directamente visible durante la inspección normal.
Sin embargo, los cambios en la superficie de la manguera pueden a veces indicar un problema que afecta a la construcción interna.
Por ejemplo, no se debe ignorar el abultamiento localizado o la deformación inusual.
See Cómo el refuerzo de la manguera afecta el rendimiento del sistema de enfriamiento líquido.
15. Alineación de la conexión
Las conexiones de manguera no deben ser forzadas a alinearse doblando la manguera excesivamente.
Durante la inspección, compruebe si la manguera parece estar tirando lateralmente de un ajuste o acoplamiento.
La configuración aceptable real depende del diseño de la manguera y la conexión, pero la carga lateral innecesaria generalmente debe evitarse.
16. Inspección después del mantenimiento
Las actividades de mantenimiento pueden cambiar involuntariamente las condiciones de la manguera o de conexión.
Después del mantenimiento, inspeccione:
- Accesorios reconectados
- Conexiones UQD
- Hose routing
- Bend radius
- Puntos de apoyo
- Pruebas de fuga
Esto es particularmente importante cuando los componentes cerca del bucle de refrigeración han sido removidos o reposición.
17. Inspección después del movimiento del equipo
Los racks de servidores AI y otros equipos se pueden mover durante la instalación, actualizaciones o mantenimiento.
Incluso si la manguera en sí no fue cambiada intencionalmente, el movimiento del equipo puede alterar:
- Requisitos de longitud de la manguera
- Bend radius
- Orientación de conexión
- Carga mecánica
- Contacto con componentes cercanos
Una inspección visual después del movimiento del equipo puede ayudar a identificar estos cambios.
18. Inspeccionar Medio ambiente Alrededor de la manguera
La condición de la manguera no siempre puede ser evaluada independientemente de su entorno.
Inspeccione componentes cercanos para condiciones que puedan afectar la manguera, incluyendo:
- Aristas de metal afilados
- Componentes de movimiento
- Superficies de alta temperatura
- Vibración excesiva
- Puntos de abrasión potenciales
La eliminación de la fuente de estrés mecánico puede ser más eficaz que reemplazar simplemente una manguera dañada.
19. Compruebe las condiciones de temperatura de funcionamiento
La temperatura afecta el comportamiento y la vida útil de los materiales de manguera.
La inspección debe considerar si la manguera ha estado expuesta a temperaturas fuera de su rango operativo previsto.
Entre los factores pertinentes figuran los siguientes:
- Temperatura refrigerante
- Temperatura ambiente
- Fuentes de calor cercanas
- Ciclismo de temperatura
La selección de materiales y la temperatura de funcionamiento deben considerarse juntos.
20. Revisar los problemas de compatibilidad de refrigerante
Una manguera puede parecer físicamente normal mientras su material está siendo afectado por un refrigerante incompatible.
Los signos potenciales pueden incluir cambios en la apariencia, hinchazón, ablandamiento, endurecimiento u otros cambios materiales.
Cuando se observan tales cambios, el refrigerante y todos los materiales mojados deben revisarse juntos.
See Cómo Coolant Compatibilidad afecta líquido Selección de mangueras para centros de datos AI.
21. Depende de la frecuencia de inspección de la aplicación
No hay un solo intervalo de inspección apropiado para cada centro de datos AI.
El calendario de inspección puede depender de:
- Condiciones de funcionamiento
- Construcción de mangueras
- Tipo de refrigerante
- Presión y temperatura
- Ambiente de instalación
- Efectividad del equipo
- Procedimientos de conservación
Las instalaciones deben establecer intervalos de inspección basados en sus propios requisitos de funcionamiento y mantenimiento.
22. ¿Qué se debe registrar durante la inspección?
Los registros de inspección pueden ayudar a identificar cambios con el tiempo.
Un registro útil puede incluir:
- Identificación de la manguera
- Ubicación
- Fecha de inspección
- Hose condition
- Condiciones de ajuste
- Condición UQD
- Condiciones de rotación
- Estado de fuga
- Medidas correctivas
23. Las fotografías pueden mejorar los registros de inspección
Las fotografías pueden proporcionar una simple referencia para comparar la condición de una manguera con el tiempo.
Para asambleas críticas, los equipos de mantenimiento pueden grabar imágenes de:
- Hose routing
- Conexión de fijación
- Interfaces UQD
- Puntos de contacto conocidos
Los registros fotográficos consistentes pueden facilitar la identificación de los cambios durante inspecciones posteriores.
24. ¿Qué condiciones deben desencadenar nuevas investigaciones?
No todo cambio visual significa que una manguera ha fallado, pero ciertas condiciones no deben ser ignoradas.
Una evaluación adicional puede ser apropiada cuando los inspectores determinen:
- Pérdida activa
- Crack
- Abrasión severa
- Refuerzo expuesto
- Abultado anormal
- Severe flattening
- Componentes UQD dañados
- Movimiento de manguera inesperado
25. La inspección no reemplaza los ensayos
Las pruebas de inspección visual y rendimiento sirven diferentes propósitos.
Una inspección puede identificar problemas visibles o relacionados con la instalación, mientras que las pruebas de presión, fuga y rendimiento pueden proporcionar información adicional sobre la integridad del montaje.
Para un montaje recién fabricado o reparado, se debe seguir el procedimiento de prueba adecuado además de la inspección visual.
See Pruebas de la Asamblea de la manguera de refrigeración líquido: Presión, Leak y Rendimiento.
26. La inspección no determina automáticamente la sustitución
Un cambio visible no siempre significa que la manguera debe ser reemplazada inmediatamente.
La decisión debería considerar:
- Severidad de la condición
- Construcción de mangueras
- Condiciones de funcionamiento
- Requisitos del fabricante
- Criterios de aplicación
- Historial de inspección
Sin embargo, las condiciones que indican una pérdida de integridad estructural o de sellado deben manejarse según el procedimiento de mantenimiento aplicable.
27. Construir la inspección para el mantenimiento preventivo
La inspección de manguera de refrigeración líquido es más útil cuando se convierte en parte de un programa de mantenimiento preventivo más amplio.
Un programa práctico puede combinar:
- Inspección visual de rutina
- Controles de conexión
- Supervisión de la fuga
- Supervisión de la presión del sistema
- Supervisión de flujo
- Registros de conservación
- Criterios de sustitución definidos

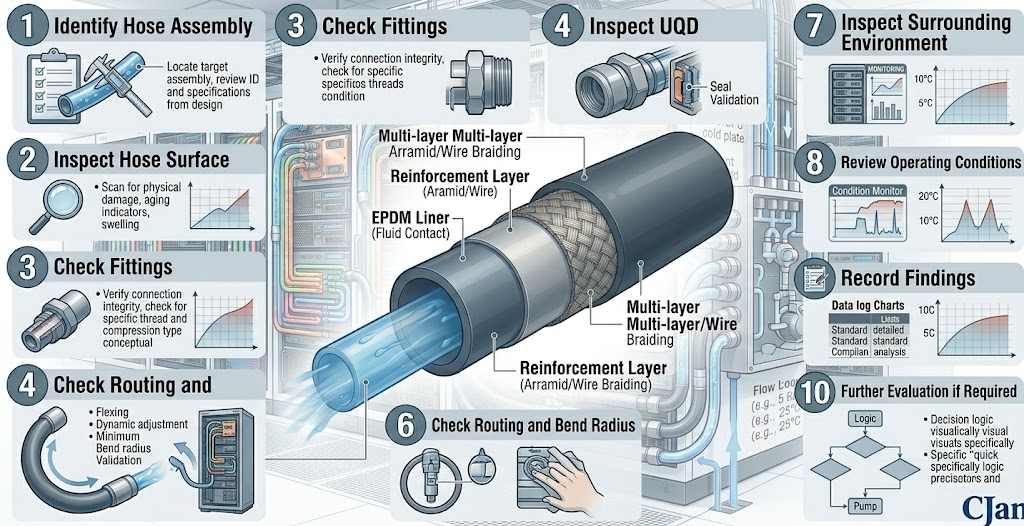

28. Una simple secuencia de inspección
29. Lista de inspección de la manguera de refrigeración líquido
| Tema de inspección | Qué comprobar |
|---|---|
| Superficie de la manguera | Cortes, grietas, abrasión, decoloración y deformación |
| Hose routing | Kinks, torsión, compresión y flexión excesiva |
| Bend radius | Cumplimiento de la especificación de la manguera |
| Fittings | Daños, movimiento, alineación y fugas |
| UQD | Participación, bloqueo y daños visibles |
| Leakage | Pérdida líquida, residuo, mancha o refrigerante |
| Medio ambiente | Abrasión, bordes afilados, calor y vibración |
| Documentos | Fecha, ubicación, condición y acción correctiva |
30. ¿Cuándo una inspección debe convertirse en una decisión de sustitución?
Las conclusiones de la inspección pueden proporcionar las pruebas necesarias para una decisión de sustitución, pero los criterios de sustitución deben establecerse antes de que se produzca un fallo.
Las instalaciones pueden definir criterios de sustitución basados en:
- Daño visible
- Leakage
- Deterioro del material
- Problemas de conexión repetidos
- Historial de servicio
- Recomendaciones del fabricante
- Necesidades de aplicación
La siguiente etapa en el proceso de mantenimiento es determinar cuando una manguera debe ser eliminada del servicio.
See ¿Cuándo deben reemplazarse las mangueras de refrigeración líquida?.
31. CJAN Liquid Soluciones de manguera de refrigeración
CJAN ofrece soluciones de manguera de refrigeración líquida para aplicaciones de gestión térmica donde se requieren conexiones de refrigeración flexible.
Las opciones de productos relevantes incluyen:
- Manguera de enfriamiento líquido
- Manguera de enfriamiento líquido LCH-SD
- Manguera de refrigeración líquida
La construcción de manguera adecuada debe seleccionarse según el refrigerante, presión, temperatura, flujo, configuración de conexión y requisitos de instalación de la aplicación.
Más información está disponible CJAN Liquid Cooling página de aplicación.
32. Conclusiones
Inspección de mangueras de refrigeración líquida es una parte práctica de mantener un sistema de refrigeración confiable.
La inspección debe cubrir el cuerpo de manguera, los accesorios, las conexiones UQD, el enrutamiento, el radio de curva, la fuga y el entorno de instalación circundante.
La inspección visual no puede sustituir las pruebas de presión, fuga o rendimiento, pero puede proporcionar una indicación temprana de que puede ser necesaria una investigación adicional.
Para los sistemas de refrigeración del centro de datos AI, este enfoque ayuda a los equipos de mantenimiento a identificar problemas antes y mantener un mejor control sobre la condición del sistema de distribución de refrigerantes.
Aprender más acerca de Soluciones de manguera de refrigeración líquida CJAN.
